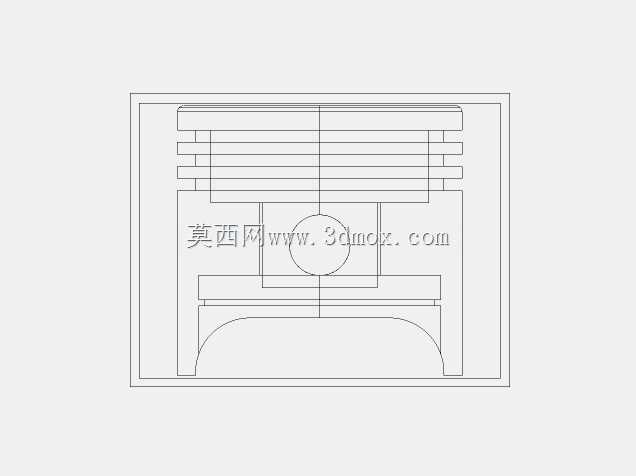

内燃机活塞头精密结构三维数模

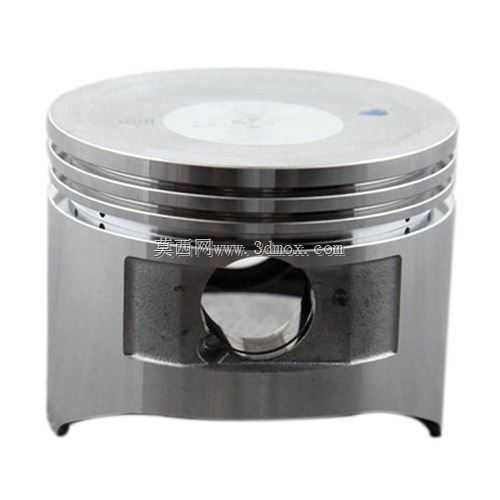

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的能量转换过程，在汽油机、柴油机、通用小型动力机组里都属于决定整机可靠性与动力输出效率的关键零件。这个活塞头的结构设计完全围绕实际工况的受力、热负荷与密封需求展开，顶部的平整端面直接接触燃烧室高温高压燃气，端面预留的微小凹点是装配时的定位标记，避免活塞装入缸套时出现相位偏差，影响气门避让与喷油匹配。头部的多道环槽结构是核心密封区域，分别对应气环与油环的安装位，气环负责阻断燃烧室高压燃气向曲轴箱窜漏，油环则负责刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧，环槽的加工精度直接决定整机的漏气量与机油消耗水平，建模时环槽的宽度、深度、侧面粗糙度对应的结构公差都做了还原，

　　能直接用于后续的工艺拆解与装配模拟。裙部的型线设计并非正圆柱结构，而是考虑热膨胀与侧压力受力做了微椭圆修正，工作状态下裙部受热膨胀后能与缸套保持均匀的配合间隙，避免冷态敲缸、热态拉缸的问题，销座部位的加厚结构是为了承受活塞销传递的交变冲击力，销孔内部的卡环槽结构用于限制活塞销的轴向窜动，避免销子脱出刮伤缸壁。从安装边界来看，活塞头的外径与对应缸套内径保持标准配合间隙，环槽的轴向尺寸匹配对应规格的活塞环，销孔直径与所选活塞销为过渡配合，整体压缩高度匹配对应机型的连杆长度与燃烧室余隙要求，装配时需要注意顶部标记与连杆的相位对应，确保气门避让坑与进排气门位置对齐。这类活塞头的三维数模可用于内燃机课程的结构教学、维修场景的配件测绘对比、动力改装时的受力仿真分析，建模时还原的所有结构细节都能对应实际加工的工艺要求，裙部的减重凹腔在保证结构强度的前提下降低了往复运动质量，减少曲轴运转时的惯性负荷，提升整机的转速响应能力。
