传感器配套圆形安装固定支座结构

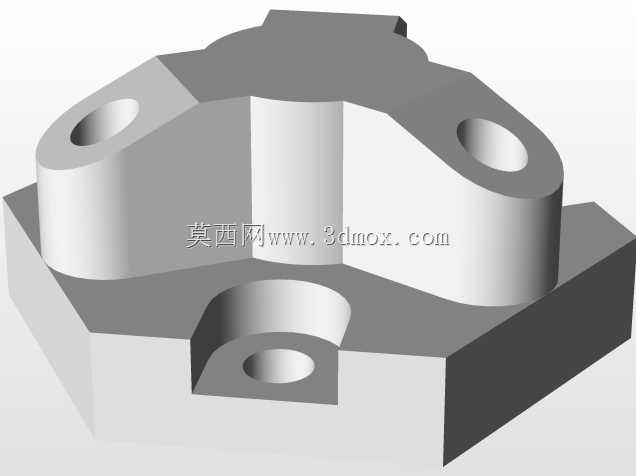

　　这类圆形支座主要应用在工业传感检测场景中，作为各类外置式传感器的安装承载结构，常见于自动化生产线的检测工位、实验测试台架的传感固定点位，以及小型机电设备内部的传感元件安装位置，作用是为传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致传感检测数据漂移，同时保证传感器的检测端面与被测对象保持固定的相对位置，确保检测精度的稳定性。从结构设计来看，支座主体采用一体化铣削成型的结构思路，中心区域做了内凹的圆形避让腔，既可以容纳传感器尾部的接线端或者凸起的本体结构，也能减少支座整体的用料重量，同时不降低整体的结构刚性。支座上分布的三个带沉孔的安装耳位，呈非对称的三角布局，这种布局相比对称式的安装孔设计，

　　能够适配更多狭窄空间内的安装需求，避免安装时与周边的管线、其他结构件发生干涉，沉孔设计可以让内六角安装螺栓的头部完全沉入支座平面以下，不会出现螺栓头凸起刮蹭周边部件或者布线的问题。在安装边界方面，支座的底部为平整的安装贴合面，能够与安装基准面实现完全的面接触，不需要额外加工调整垫片即可保证安装的垂直度，三个安装孔的孔位公差按照IT7级精度设计，既可以满足普通螺栓穿装的快速装配需求，也能适配定位销的高精度定位要求，中心避让腔的深度根据常用的圆柱型传感器尾部长度做了适配，常规M12、M18规格的圆柱传感器安装时，尾部接线端不会与腔底发生硬接触，预留了足够的接线弯折空间。支座的上部两个平行的圆柱凸台结构，

　　是为了适配侧面锁紧式的传感器固定方式，凸台的外圆面做了光滑处理，当需要调整传感器的检测角度时，松开侧面的锁紧螺钉即可小范围转动传感器本体，调整到位后锁紧即可保持角度固定，不需要完全拆卸支座重新定位。在实际选型使用时，这类支座不需要额外做表面处理，常规的铝合金或者45号钢材质即可满足大部分工业场景的使用需求，如果应用在有腐蚀介质的工况中，可以更换为304不锈钢材质加工，结构本身不需要做改动，所有的安装孔位、避让尺寸都可以直接沿用，能够大幅缩短非标设计的周期，减少重复建模的工作量。
