传感器安装用U型双耳垫圈夹钣金结构

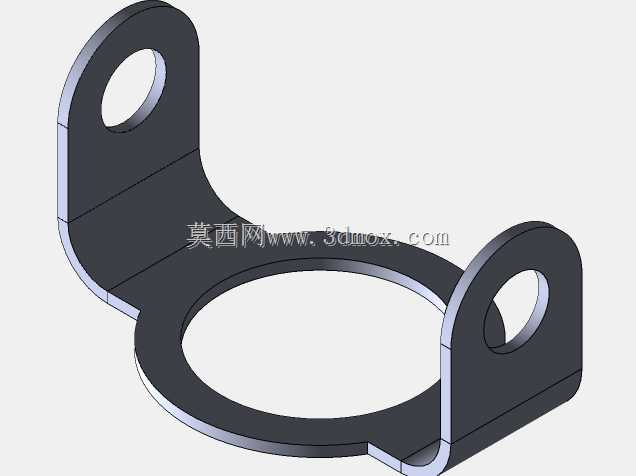

　　这类垫圈夹属于传感器装配环节里的小型定位紧固钣金件，日常多应用在工业传感检测单元的安装工位，比如自动化产线的位置传感器、设备状态监测传感器的固定场景中，用来替代传统平垫圈配合螺栓完成传感器与安装基座的连接，同时自带的双耳结构可以额外提供周向防转限位，避免设备运行过程中螺栓松动导致传感器检测位置偏移。从结构设计逻辑来看，整体采用薄钢板冲压折弯成型，中间的环形开口是核心的配合面，内孔尺寸需要匹配对应规格的传感器安装螺栓外径，环形部分的平面度公差控制在0.1mm以内，保证夹紧时和安装面、传感器底座的贴合度，避免出现装配间隙导致的应力集中。两侧向上折弯的耳片各开有一个同轴的安装孔，两个孔的中心距需要严格匹配传感器底座上的预留安装孔位，

　　耳片的折弯高度根据传感器底座的安装凸台高度确定，保证装配后耳片孔和传感器底座孔完全对中，不需要额外修配就能穿入定位销或者小螺栓完成辅助固定。底部环形结构两侧预留的小凸边，是为了在冲压成型时减少折弯处的应力集中，同时在装配时可以作为定位基准，和安装基座上的定位槽配合，快速完成预装定位，减少装配时的调整时间。实际选型使用时需要注意，该零件的整体外轮廓宽度不能超过传感器安装位的周边空间边界，耳片的折弯角度要保证90度垂直，避免安装后出现单侧受力的情况，板材厚度通常根据传感器的重量和设备运行的振动等级选择，常规工况下1.2mm到2mm的冷轧钢板即可满足强度要求，表面处理多采用镀锌或者镀彩锌，提升车间潮湿环境下的防锈能力。

　　建模过程中需要重点处理折弯处的止裂槽设计，避免冲压折弯时出现板材撕裂的问题，同时两个耳片的安装孔要保证位置度公差，环形内孔的边缘要做去毛刺处理，避免装配时刮伤传感器底座的绝缘涂层。这类零件虽然结构简单，但在传感检测单元的可靠固定中作用关键，一旦出现尺寸偏差，很容易导致传感器安装歪斜，检测信号不稳定，进而影响整个自动化设备的运行精度，所以设计时除了核心的配合尺寸，还要充分考虑冲压工艺的可行性，减少后续二次加工的工序，降低批量生产的成本。
