星型活塞动力装置主连杆结构设计

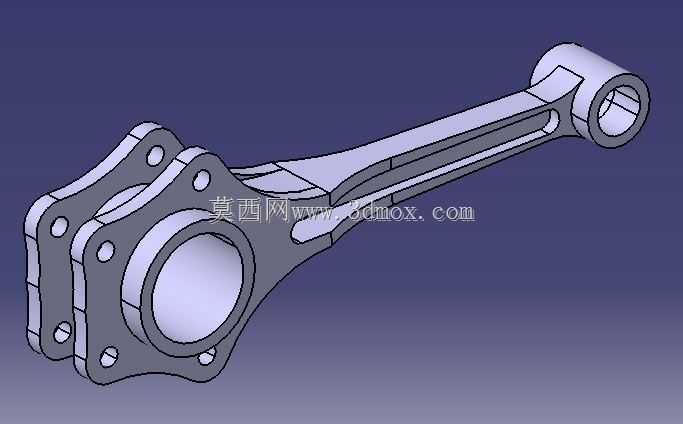

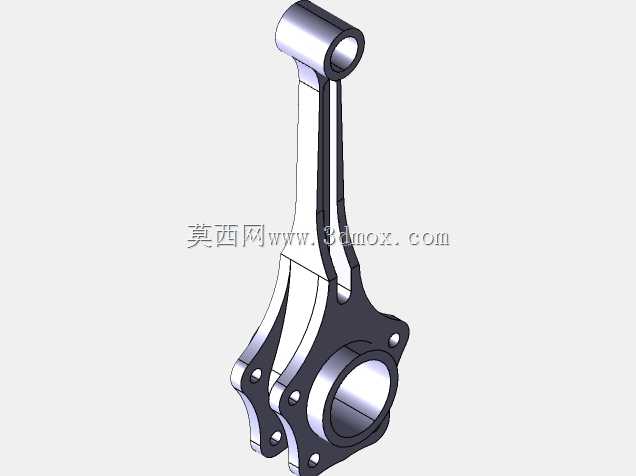

　　这款主连杆是星型活塞动力装置的核心传动承载构件，在航空活塞发动机、早期轻型车用径向动力机组中承担着活塞往复运动向曲轴旋转运动转换的关键传力作用，区别于直列、V型动力装置的并列连杆布局，径向发动机的主杆需要同时对接多个副连杆的铰接载荷，受力工况远比普通单连杆复杂。从结构设计来看，大端采用剖分式带多螺栓孔的法兰对接结构，大端内孔用于匹配曲轴曲柄销的安装尺寸，周向均匀布置的螺栓孔既保证大端轴瓦的压紧力均匀，也能在高转速交变载荷下避免连接松动，大端外侧的多个铰接凸台用于安装对应气缸的副连杆，每个凸台的孔位同轴度、端面垂直度都有严格公差要求，避免副连杆摆动过程中出现卡滞、偏磨问题。杆身采用工字形截面设计，在保证足够抗弯、

　　抗扭刚度的前提下尽可能降低构件自重，减少高速运转时的往复惯性力，杆身与大、小端的过渡区域做了大圆弧平滑处理，避免应力集中导致的疲劳断裂，这一细节直接决定了构件的疲劳寿命，毕竟动力装置运转过程中连杆要持续承受爆发压力、惯性力的交变载荷。小端为整体式圆环结构，内孔用于安装活塞销衬套，和中心活塞的活塞销形成铰接配合，小端的壁厚、油道预留位置都经过受力校核，保证活塞销的润滑充分，同时避免小端在冲击载荷下出现变形。从安装边界来看，大端的剖分面贴合精度、螺栓孔的位置度直接决定了曲轴装配后的同轴度，安装时需要严格按照对角顺序拧紧连接螺栓，保证每个螺栓的预紧力一致，避免大端失圆导致轴瓦偏磨；

　　小端的活塞销孔中心与大端曲柄销孔中心的中心距公差控制在微米级，直接影响发动机的压缩比精度，各个副连杆铰接凸台的角度分布严格对应各气缸的周向布置角度，保证每个气缸的活塞运动相位符合设计要求。在实际应用场景中，这类主连杆多用于小功率航空活塞发动机、老式摩托赛车的径向动力单元，以及部分特种作业的小型动力设备，这类动力装置的特点是结构紧凑、单位体积功率密度高，对核心传动构件的强度重量比要求极高，设计过程中需要反复做有限元受力仿真，模拟不同转速、不同爆发压力下的应力分布，优化截面尺寸和过渡圆角，在满足强度要求的前提下尽可能做轻量化处理，同时还要兼顾加工工艺性，大端的螺栓孔、铰接孔都需要在一次装夹下完成精加工，保证各孔位的位置精度，减少装配后的累积误差。
