多向铰接连通式机械连接基座结构

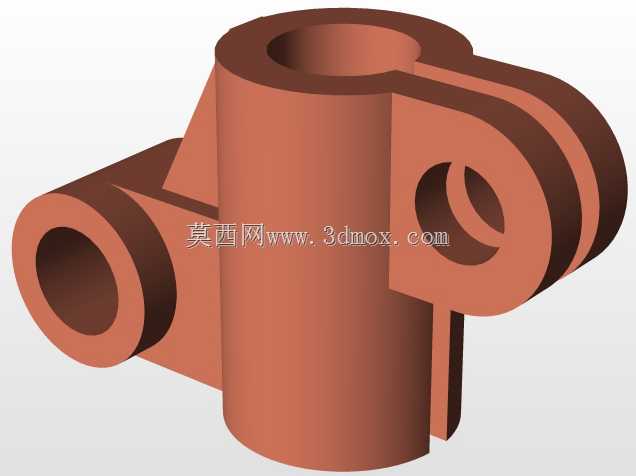

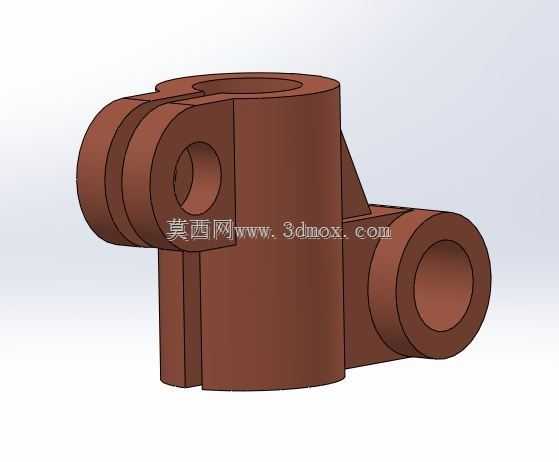

　　该类连接基座多应用于工业传感检测装置的安装支撑环节，也可作为小型执行机构的铰接转接载体，在自动化生产线的工位检测单元、流体管路的传感挂载点位、小型工装夹具的角度调节模块中都能见到同类结构的应用。从结构功能来看，主体竖向的贯通轴孔用于穿装固定主支撑轴，可沿轴段调整轴向安装位置，轴孔侧方开设的通缝配合锁紧结构即可实现轴向上的位置锁止，避免运行过程中出现滑移偏转。左侧的双片铰接耳带同轴通孔，用于连接摆杆类构件，双耳结构相比单耳铰接拥有更高的抗侧向载荷能力，可承受铰接件往复摆动带来的交变侧向力，铰接孔的加工精度直接影响摆动副的运行顺畅度，设计时预留了衬套安装余量，可根据磨损情况快速更换衬套，无需整体更换基座。右侧伸出的横向贯通筒状结构，

　　既可以作为另一路管线的穿装通道，也可用于安装辅助检测元件，或是铰接次级联动构件，实现多方向的构件连接需求。主筒体与横向筒、铰接耳之间设置的三角加强筋，是针对结构薄弱点的补强设计，可有效降低交变载荷下的应力集中系数，避免长期运行后在连接根部出现疲劳裂纹。设计过程中首先确定主安装轴的适配直径，以此为基础划定主体筒体的外形尺寸，壁厚取值兼顾结构强度与轻量化需求，避免整体重量过大增加支撑轴的负载。铰接耳的间距根据配套摆杆的端部厚度确定，保证铰接配合后无多余旷量，横向筒的轴线与主筒体轴线垂直相交，保证连接构件的运动轨迹无干涉。安装边界方面，主筒体的外径决定了周向的最小安装空间，左右两侧伸出的铰接结构与横向筒的外伸长度，

　　划定了安装时周边需要预留的避让空间，底部的平直端面可在安装到位后与轴肩或定位挡圈贴合，实现轴向定位。这类结构在实际应用中需要重点关注各孔位的同轴度、铰接面的垂直度公差，公差取值过大会导致运动卡滞，过小则会提升加工成本，设计时根据实际运行的转速、载荷工况匹配合理的公差等级，才能兼顾使用性能与加工经济性。
