带法兰安装边的深腔壳体结构设计

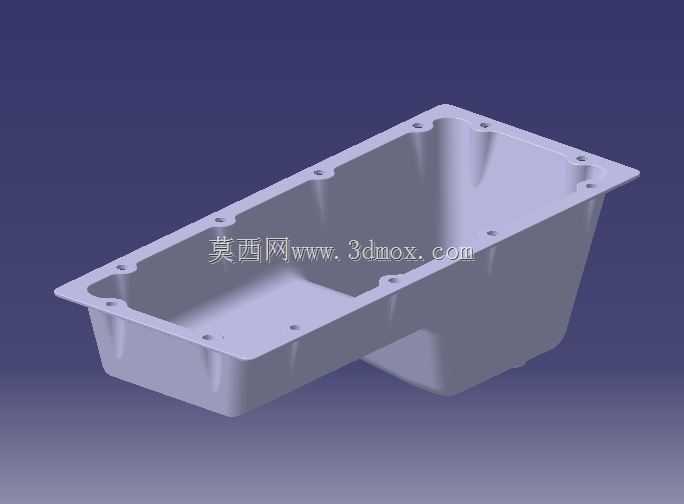

　　这类带法兰安装边的深腔壳体，在工业传感检测、小型机电设备集成领域应用十分广泛，多数作为核心元器件的防护容纳腔体使用，日常在户外环境监测传感单元、小型工业控制模块的防护外壳上都能见到同结构设计的身影。从实际使用需求出发，这类壳体首先要满足内部元器件的容纳空间要求，深腔的下沉式结构可以将整块电路板、传感核心组件完全嵌入腔体内部，避免元器件突出安装平面，减少外部磕碰、粉尘水汽侵入的风险。设计时首先要确认内部元器件的最大轮廓尺寸，腔体的内部净空需要在元器件长宽高尺寸基础上预留3-5mm的装配余量，既要给接线端子、焊点留出操作空间，也要避免元器件贴壁导致的散热不畅、绝缘距离不足问题。法兰边的设计是整个结构的安装核心，沿法兰边均匀排布的安装孔，

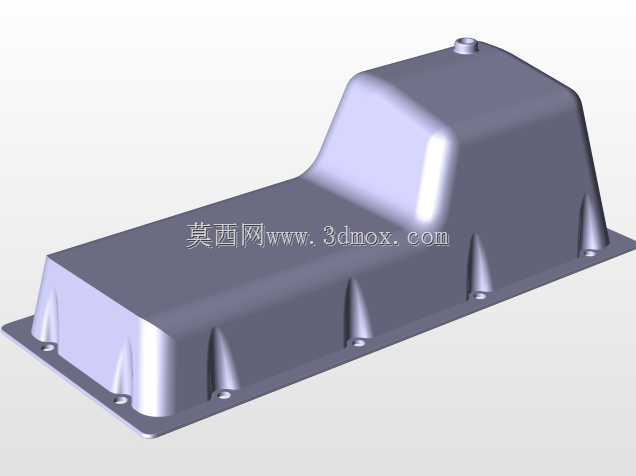

　　需要匹配配套设备上的固定螺柱位置，孔位公差控制在±0.1mm范围内才能保证现场安装时顺利对位，不会出现孔位错位无法装配的问题。法兰边与腔体侧壁的过渡位置做了圆弧加强处理，避免直角过渡带来的应力集中，在设备承受振动、冲击载荷时，过渡位置不会出现开裂变形的问题。腔体底部的局部下沉结构，是专门为较高尺寸的元器件预留的安装位，不用整体抬升腔体高度就能容纳更高的元件，有效控制整个壳体的整体高度，压缩安装占用的空间。从安装边界来看，法兰边的外轮廓尺寸决定了安装时需要预留的平面空间，安装时法兰边与配套设备的安装面之间需要加装密封胶条，胶条的安装槽可以直接集成在法兰边的贴合面上，不用额外加工密封结构，减少装配工序。这类壳体如果采用钣金冲压工艺加工，

　　要提前计算好板材拉伸的成型极限，深腔位置的拉伸深度不能超过板材允许的最大拉伸比，避免加工时出现板材拉裂、壁厚不均的问题；如果采用注塑工艺，要注意侧壁的拔模角度设置，法兰边上的安装孔可以直接做柱位结构，不用后续二次钻孔，提升加工效率。实际选型使用时，要根据内部元器件的发热功率调整壳体壁厚，发热量大的场景可以适当增加壁厚提升散热能力，户外使用的场景还要在腔体角落预留排水孔，避免冷凝水在腔体内积存损坏元器件。整个结构没有多余的复杂特征，所有的曲面、孔位、加强结构都围绕装配便利性、结构强度、防护性能三个核心需求设计，没有冗余的装饰性结构，完全服务于工业场景的实际使用要求，建模时可以先绘制法兰边的轮廓草图，再通过拉伸、抽壳完成主体腔体，最后添加安装孔、过渡圆角等细节特征，特征顺序合理的话后续修改尺寸也十分便捷，调整法兰孔位、腔体深度时不用重构整个模型。
