活塞式径向发动机活塞组件结构设计

　　在小型航空动力、便携发电机组、特种作业动力单元等场景中，活塞式径向发动机凭借结构紧凑、单位重量功率输出高的特性，始终占据不可替代的应用位置，而活塞作为发动机核心往复运动构件，其设计合理性直接决定整机运行可靠性、动力输出效率与服役寿命。本次设计的活塞组件针对径向发动机的星形排布结构特性做了定向优化，区别于直列发动机活塞的侧向受力特征，径向发动机的活塞沿曲轴径向布置，做功过程中活塞销承受的交变载荷方向更集中，活塞裙部的侧向摩擦受力分布更均匀，因此在结构设计上调整了裙部的型线参数，将传统椭圆裙部的椭圆度做了适配性收窄，既保证热态工况下裙部与缸套的配合间隙均匀，避免冷态敲缸、热态拉缸的问题，又能减少不必要的摩擦面积，降低往复运动的惯量损失。

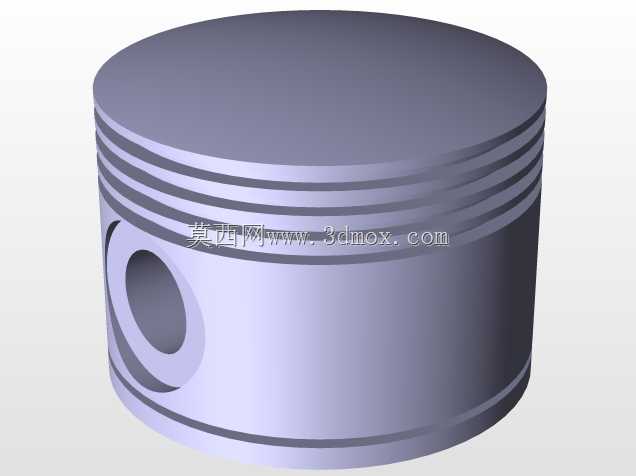

　　活塞头部设置了多道环槽，分别适配气环与油环的安装，环槽的轴向尺寸与径向深度按照径向发动机的爆发压力参数做了匹配，气环槽的侧面粗糙度控制在满足密封要求的区间，保证高压燃气不会通过活塞与缸套的间隙下窜入曲轴箱，油环槽位置预留了回油孔道，能够将缸壁上多余的润滑油刮下回油底壳，避免机油参与燃烧造成积碳与排放超标。活塞销孔采用了浮动式销的设计思路，销孔两侧预留了卡环安装位，能够限制活塞销的轴向窜动，避免销端刮蹭缸套内壁，销孔的同轴度、圆柱度公差按照内燃机活塞的通用精度等级设置，保证活塞销在工作过程中能够均匀转动，将局部磨损分散到整个销表面，延长组件使用寿命。从安装边界来看，活塞的外径尺寸与对应缸套的内径采用基孔制间隙配合，

　　活塞的总高度控制在满足往复运动导向要求的最小值，尽可能降低活塞整体重量，减少曲轴旋转过程中的往复惯性力，降低整机振动水平。活塞顶部采用平顶结构设计，一方面加工工艺性更好，能够减少加工工序与成本，另一方面平顶结构的受热面积更小，能够降低活塞顶部的热负荷，减少热变形量，配合活塞内部的冷却腔道设计（若采用油冷方案），能够快速将做功过程中吸收的热量带走，避免活塞顶部过热出现材料强度下降的问题。在实际装配场景中，该活塞需要与对应的连杆小头、活塞销、活塞环组配合安装，安装时需要注意活塞环的开口错开角度，避免各环开口对齐造成燃气泄漏，同时活塞销的安装需要在常温下进行压装或者采用热装工艺，避免损伤销孔表面。从功能特性上看，

　　该活塞能够在径向发动机的高转速工况下稳定往复运动，将燃烧产生的气体压力通过活塞销传递给连杆，进而驱动曲轴旋转输出动力，其结构强度能够承受常规工况下的交变机械载荷与热载荷，裙部的型线设计能够保证在不同温度工况下都能与缸套保持良好的贴合，不会出现偏磨、卡滞等故障。
