双环铰接式传动连接关节结构

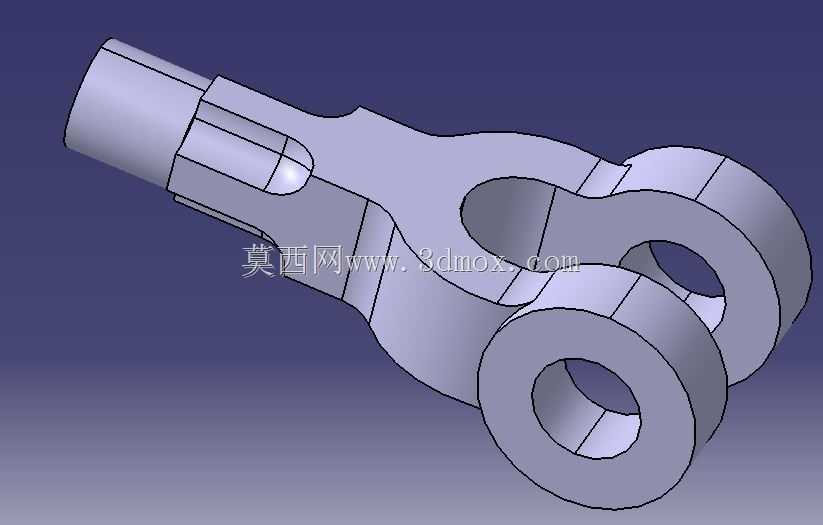

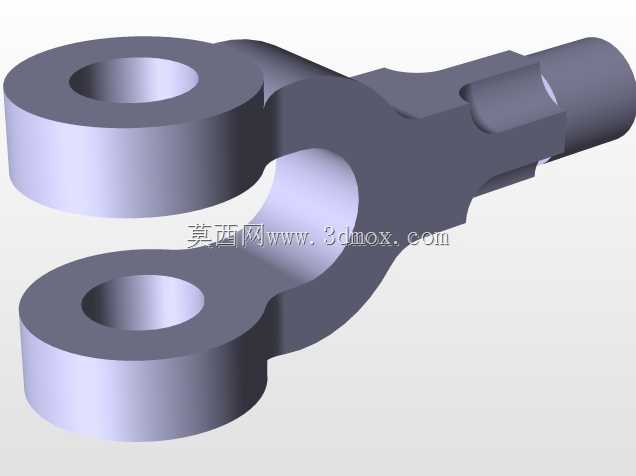

　　这类双环铰接关节在工业传动、连杆机构中应用十分广泛，常见于需要实现多自由度摆动传动的设备连杆端，比如工程机械的操纵连杆组、自动化设备的摆臂传动端、输送线的铰接推料机构，还有部分检测设备的传感端安装铰接位，核心作用是在两个相对摆动的构件之间传递拉力、推力，同时补偿两个安装面之间的角度偏差，避免刚性连接带来的应力集中问题。从结构设计来看，该零件一端为带扁位的圆柱插接端，扁位结构是为了防止安装后发生周向转动，保证连接后的扭矩传递可靠性，圆柱段的直径公差需要按照h7级精度控制，和配套的安装孔形成间隙配合，保证插接装配的顺畅性，同时控制配合间隙避免传动过程中出现旷量。另一端为平行布置的双铰接环结构，两个同轴的铰接孔是整个零件的核心功能位，

　　孔的同轴度公差需要控制在0.02mm以内，孔壁的表面粗糙度要达到Ra1.6，保证和配套铰接销轴配合时，摆动过程顺滑无卡滞，同时减少长期往复摆动带来的磨损。两个铰接环的间距需要和配套的叉形接头厚度匹配，预留0.1-0.2mm的装配间隙，避免装配后出现夹滞问题。设计过程中，在插接端和双环连接的过渡位置，采用了大圆弧过渡的结构，没有出现尖锐的直角转角，这是因为铰接关节在工作过程中会承受交变的拉压载荷，直角位置很容易出现应力集中，长期交变载荷作用下会萌生疲劳裂纹，大圆弧过渡可以有效分散应力，提升零件的疲劳寿命。零件的整体外形没有多余的冗余结构，在保证结构强度的前提下，对非配合面的多余材料做了去除处理，既降低了零件自身重量，

　　也减少了加工过程中的材料损耗。从安装边界来看，插接端的长度需要满足插入安装座后的轴向定位要求，端部一般会配套卡簧或者径向销做轴向固定，防止工作过程中脱出；双铰接环的外圆尺寸需要考虑摆动过程中的空间避让，保证在最大摆角范围内，不会和周边的构件发生运动干涉。这类零件的材质一般选用40Cr调质处理，表面做发黑或者镀锌防锈处理，铰接孔位置如果是高负载工况，还会增加镶套结构，进一步提升耐磨性能，日常维护中只需要定期在铰接位置加注润滑脂，就可以保证长期稳定工作，不会出现卡滞或者异响问题。建模过程中，这类零件适合用实体建模加特征切除的方式完成，先绘制整体的轮廓草图，拉伸得到基础实体，再分别切除出铰接孔、插接端的扁位，最后对所有过渡位置做圆角处理，建模时需要重点关注两个铰接孔的同轴度约束，以及过渡圆角的尺寸匹配，避免后续出工程图时出现尺寸干涉或者工艺无法落地的问题。
