传感器安装U型折弯固定支架结构设计

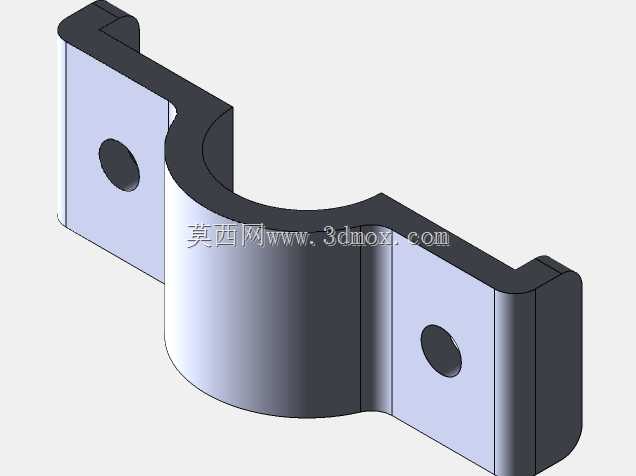

　　这款U型折弯固定支架，核心服务于工业场景下的外置传感器安装固定需求，在自动化产线的工位检测点位、流体管路的参数监测节点、小型设备的振动传感布设场景中都能见到这类结构的身影。它的核心作用是为圆柱类、方块类小型传感器提供稳定的安装依托，避免传感器直接固定在设备本体上带来的拆装不便、定位偏移问题，同时能抵消部分设备运行传递的微幅振动，保障传感器检测数据的稳定性。从结构设计逻辑来看，整体采用单块钣金折弯成型的工艺路线，没有额外的拼接焊缝，既减少了加工工序，也避免了焊接带来的变形误差，中间的弧形避让槽是整个结构的核心设计点，弧度尺寸完全匹配常规圆柱型传感器的外径公差，安装时传感器可以直接卡入弧形槽内，配合两侧的安装耳片实现双向锁固，

　　不会出现径向转动的问题。两侧的平直安装耳片做了外翻折边处理，一方面提升了耳片的结构强度，避免锁紧紧固件时耳片出现翘曲变形，另一方面折边形成的定位面可以和安装基准面完全贴合，保证安装后传感器的轴线与检测方向保持预设角度，不会因为安装面不平整出现检测角度偏差。耳片上预留的安装孔采用了长圆孔与圆孔搭配的设计思路，一侧圆孔作为定位基准，安装时先穿入定位螺栓确定支架的基础位置，另一侧长圆孔可以提供一定的位置调整余量，适配现场安装时的孔位偏差，不需要重新打孔就能完成位置微调，大幅降低现场安装的适配难度。从安装边界尺寸来看，支架的整体宽度控制在常规传感器安装的通用尺寸范围内，弧形槽的深度刚好覆盖传感器1/2的外径，既保证卡接的抱紧力足够，

　　也不会因为槽深过大导致传感器拆装困难，两侧耳片的孔位中心距适配市面上多数设备预留的传感器安装孔距，不需要额外做转接板就能直接安装。支架的厚度选型兼顾了强度与轻量化需求，在常规工业环境的振动量级下不会出现共振变形，同时整体重量较轻，不会给安装点位带来额外的负载。在细节处理上，所有折弯处都做了工艺圆角处理，避免应力集中导致的钣金开裂，安装孔的边缘做了去毛刺处理，不会划伤安装人员或者传感器的连接线束，整体结构没有冗余设计，每一处折弯和开孔都服务于安装固定的核心功能，没有多余的装饰性结构，完全从工业实用角度出发完成结构设计，能够满足多数工业场景下小型传感器的安装固定需求。
