电机驱动离心鼓风机结构设计方案

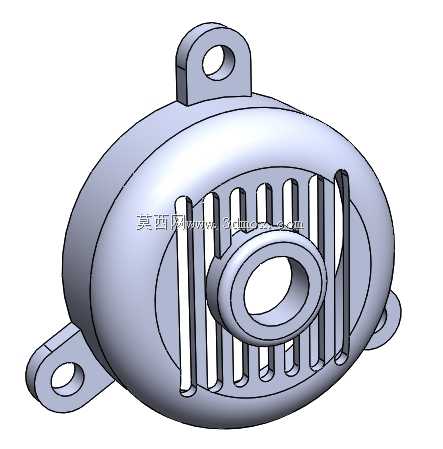

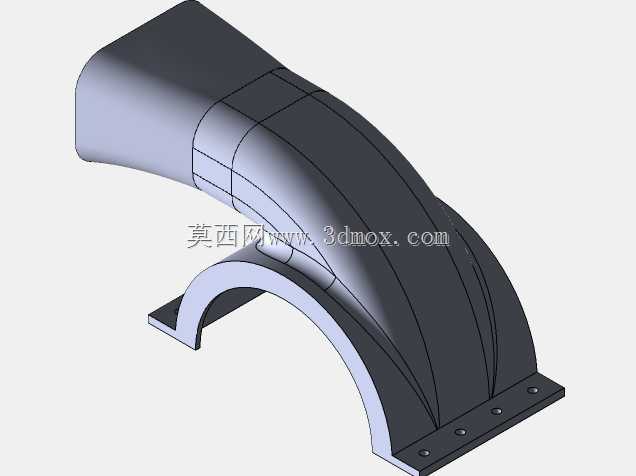

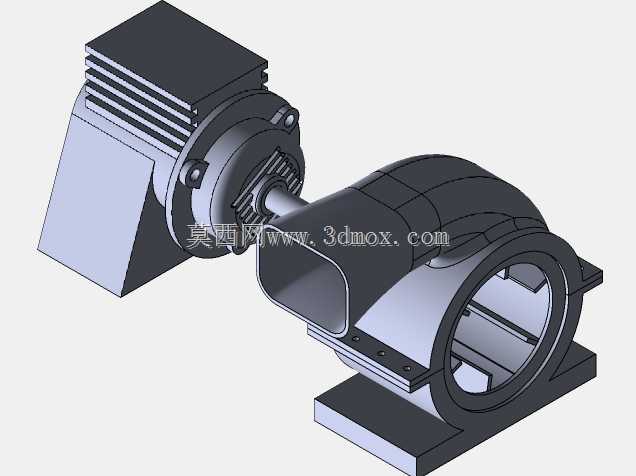

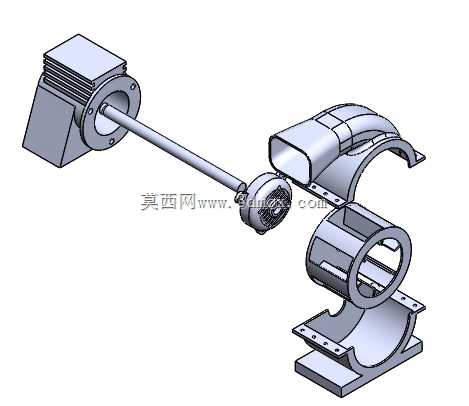

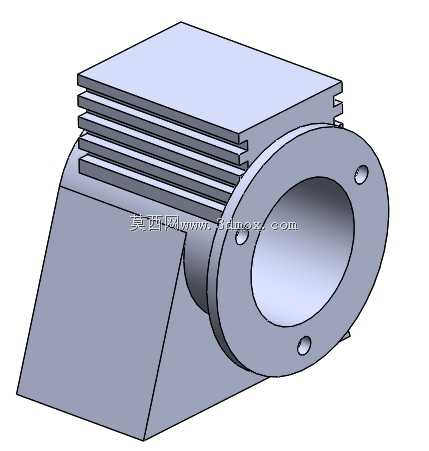

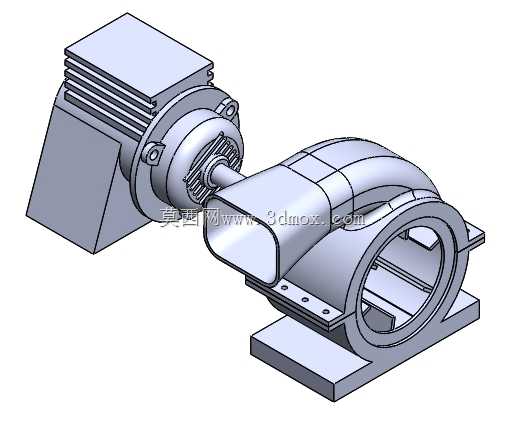

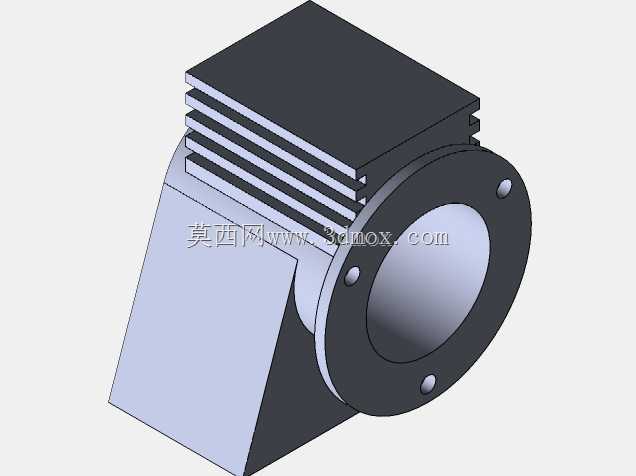

　　这套集成式动力送风结构，常应用在车间局部排风、小型设备冷却风路、工业炉助燃送风、物料气力输送的末端动力段，区别于独立电机外接风机的拼接方案，其将电机输出轴与风机叶轮直连，省去了联轴器、过渡传动座的冗余结构，能有效压缩整机安装占空比，降低传动环节的功率损耗。从结构设计逻辑来看，电机端采用方形散热筋机壳，沿电机轴向平行排布的散热筋可在设备运行时，借助自身输出轴带动的叶轮尾流完成被动散热，无需额外加装散热风扇，进一步简化了整机结构。风机蜗壳采用渐开线流道设计，流道截面从叶轮切线位置向出风口逐步扩张，可将叶轮甩出的高速动压平稳转换为静压，降低风路内部的湍流损耗，出风口采用方形法兰接口，可直接对接矩形通风管道，无需额外制作变径转接件。

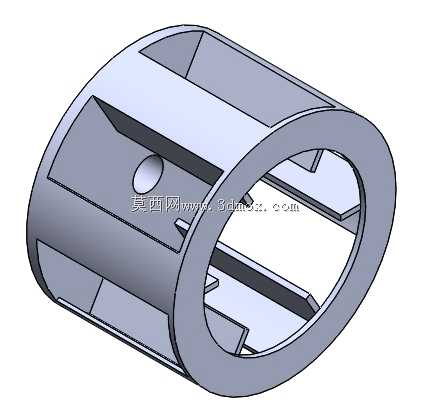

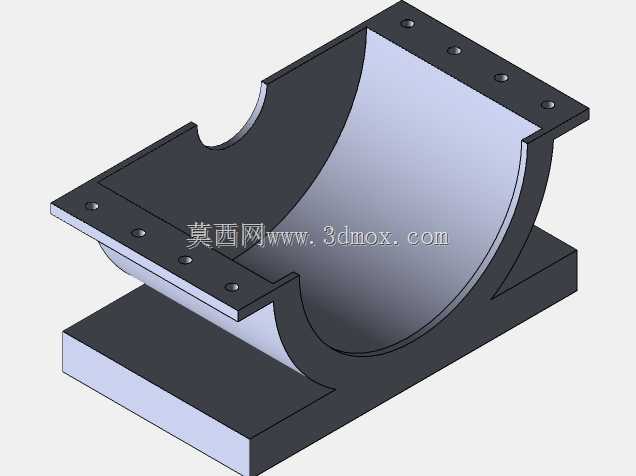

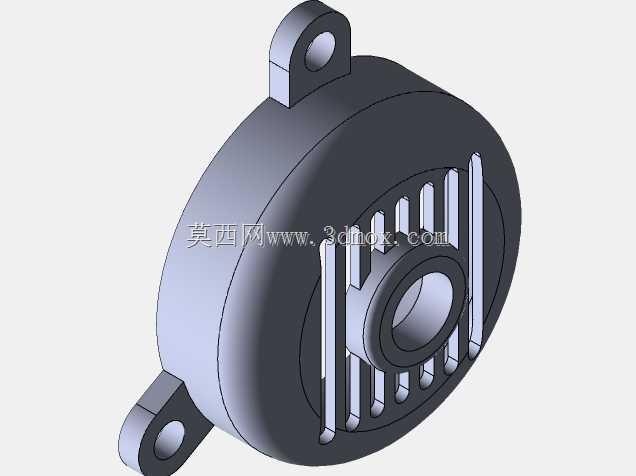

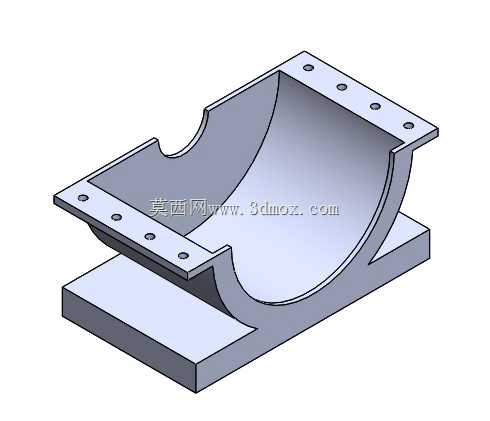

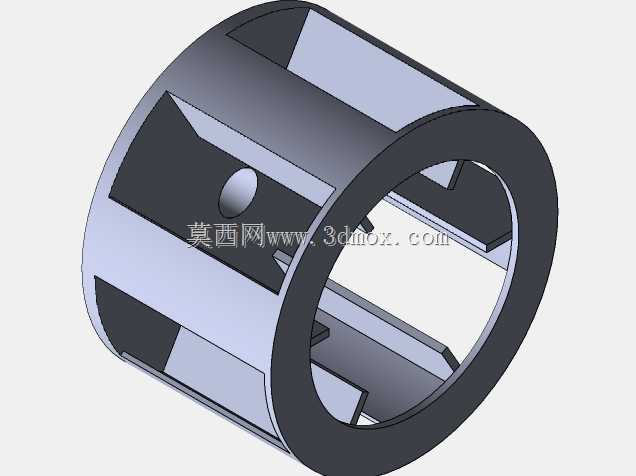

　　安装底座采用一体化铸造型式，电机固定端与蜗壳支撑端集成在同一安装平面上，底座上预留的长圆形安装孔可适配不同孔距的安装机架，允许安装时存在±3mm的位置偏差，降低现场安装的对位精度要求。在安装边界控制上，整机轴向总长度控制在适配常规小型设备安装舱的尺寸范围内，电机接线盒设置在机壳侧上方，接线操作空间预留充足，不会与周边安装构件产生干涉；蜗壳底部的支撑脚与主安装座共面，可保证设备固定后整机的同轴度偏差控制在0.1mm以内，避免长期运行出现轴系振动超差问题。叶轮与电机轴采用键连接加锁紧螺母的固定方式，可传递额定转速下的全部扭矩，同时方便后期维护时的叶轮拆卸更换。蜗壳与电机端盖的配合面采用止口定位，配合面处预留密封槽，

　　可加装橡胶密封条避免高压段风泄漏，保证送风效率。这类直连式风机结构相比皮带传动的同参数风机，传动效率可提升10%左右，同时省去了皮带张紧、更换的日常维护工作量，适合在长期连续运行的工况下使用，在结构设计阶段已经充分考虑了不同安装姿态的适配性，无论是水平安装还是侧装，都能保证轴承的润滑状态稳定，不会出现润滑油泄漏的问题。
