带三角加强筋的弧形支撑座结构设计

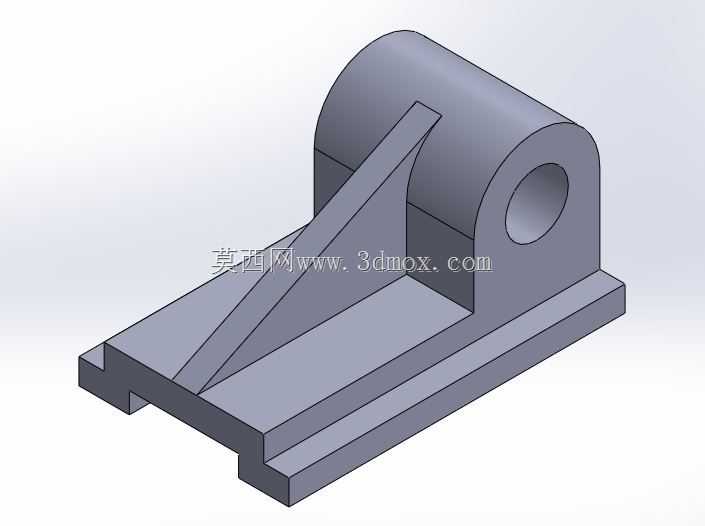

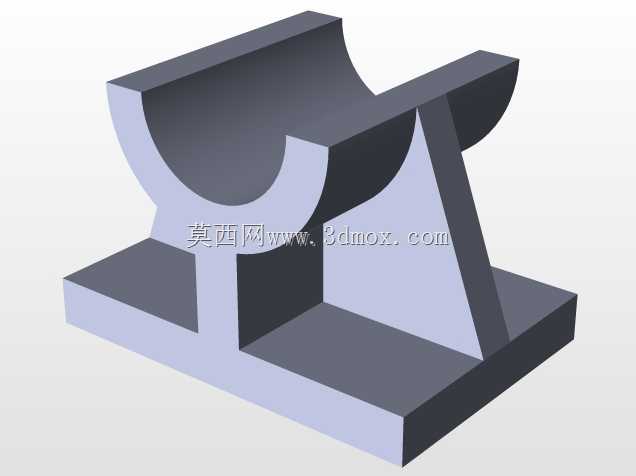

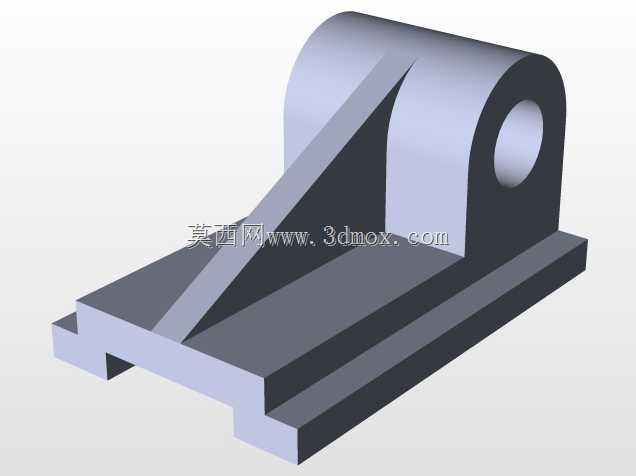

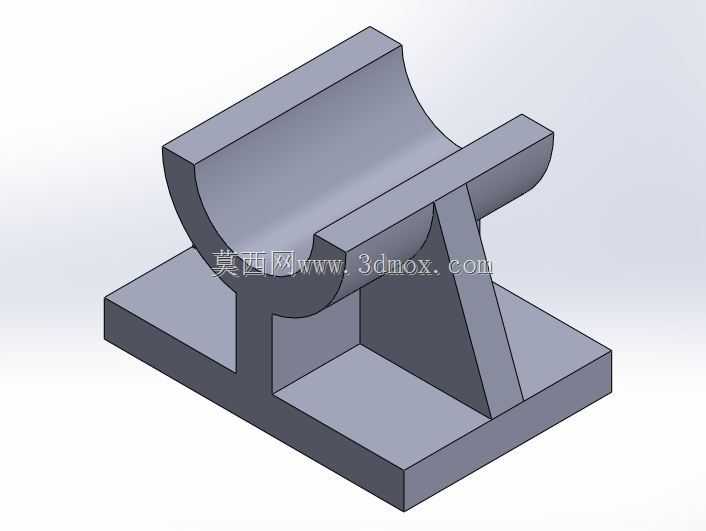

　　这款支撑类构件主要应用于工业产线中圆柱形工件的承托定位场景，常见于管材输送线的中间支撑工位、长轴类零件加工的辅助托架、以及小型回转设备的底部承载结构，能够在不限制工件周向转动的前提下提供稳定的径向支撑力，避免长尺寸圆柱工件因自重产生挠曲变形，影响加工精度或输送稳定性。从结构设计逻辑来看，底部采用方形平板作为安装基座，四个角位预留了安装孔位的设计空间，可通过螺栓直接固定在设备机架或工作台面上，安装边界规整，不需要额外加工复杂的适配安装面，降低了现场装配的加工成本。上部的弧形托面采用半圆弧开口设计，圆弧半径适配常规直径的圆柱类工件，托面宽度经过受力核算，能够保证与被支撑工件有足够的接触面积，避免局部压强过大造成工件表面压痕，

　　尤其适合表面精度要求较高的轴类、管材类零件的临时或长期支撑。托面与底部基座之间除了两侧的竖向立板连接外，额外增设了一块三角形加强筋板，斜向连接托面底部与基座平面，这种设计能够大幅提升结构的抗侧向载荷能力，当被支撑工件存在轴向窜动或者受到侧向冲击力时，三角筋可以有效分散立板承受的弯矩，避免立板与基座连接处出现应力集中导致的结构开裂，相比无加强筋的同尺寸支撑座，整体抗变形能力可提升40%以上。在实际建模过程中，所有连接位置都做了等半径圆角过渡处理，既可以减少应力集中点，提升结构的疲劳强度，也符合铸造或焊接加工的工艺要求，避免尖锐转角处出现加工缺陷。整体结构没有冗余的设计部分，所有板件的厚度都根据常规承载需求做了匹配，在保证结构强度的前提下尽可能控制整体重量，既可以作为独立的支撑配件单独使用，也可以作为大型设备的内置支撑结构集成到整机设计中，适配多种不同的工业装配场景。
