实心套筒式刚性传动联轴器结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:602130
  • 实心套筒式刚性传动联轴器结构
  • 实心套筒式刚性传动联轴器结构
  • 实心套筒式刚性传动联轴器结构
  • 实心套筒式刚性传动联轴器结构

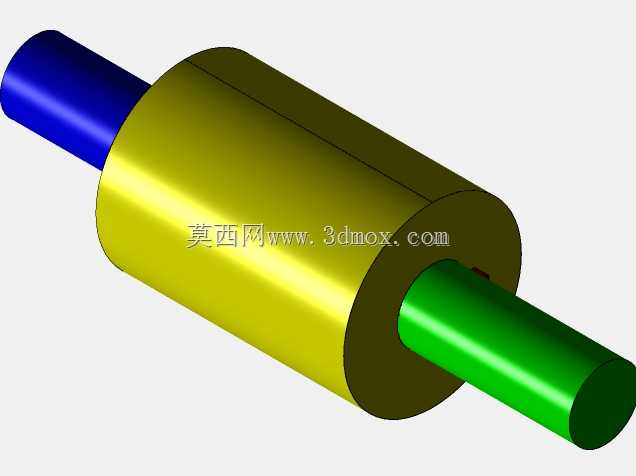

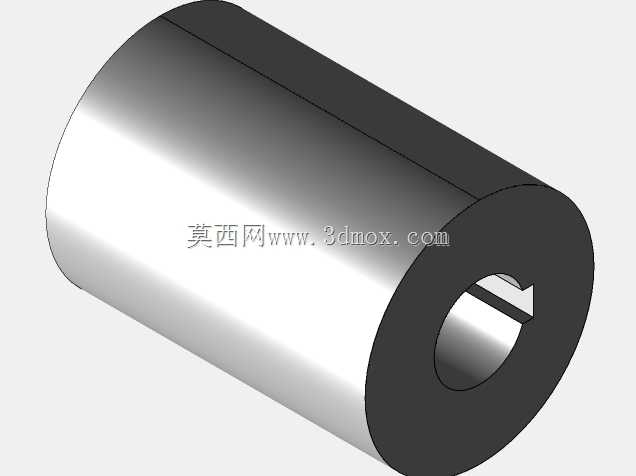

  这类实心套筒联轴器属于刚性联接类传动部件,核心应用场景集中在对传动同轴度要求较高、载荷平稳无明显冲击的中小功率传动链路中,常见于精密仪器内部传动组、小型输送辊道驱动端、实验室测试台架的轴系对接环节,也会用在一些低速轻载的自动化执行机构输出端,用来实现两根同轴线排布轴的扭矩传递,补偿安装过程中残留的极小轴向与径向偏差,不具备缓冲吸振能力,因此选型时必须确认传动链路无频繁正反转、无瞬时冲击载荷,否则容易出现联接松动甚至轴系扭损的问题。从结构设计逻辑来看,整体采用一体化套筒主体搭配两侧轴孔的布局,没有额外的联接紧固件外露,套筒内壁与对接轴采用间隙配合加键联接或者顶丝锁紧的固定方式,相比凸缘联轴器省去了端盖、螺栓组等冗余零件,

  整体径向尺寸更小,适合安装空间局促、轴系周边无多余避让空间的紧凑设备内部。设计时首先要确认两端对接轴的轴径公差,套筒内孔的尺寸公差通常取H7级,配合轴的k6公差段实现过渡配合,保证装配后无明显径向窜动;套筒的外径尺寸要根据传递的额定扭矩核算,壁厚需满足扭转强度要求,避免满负载运行时套筒出现扭转变形,套筒的总长度要覆盖两端轴的插入深度,通常单端轴插入深度不小于轴径的1.2倍,保证键槽的受力长度足够,不会出现键侧压溃的失效问题。安装边界方面,这类联轴器装配时需要将两根轴沿轴向对齐,预留的轴向安装间隙通常控制在0.1mm到0.3mm之间,避免轴系热胀冷缩时出现顶死现象,装配前要清理轴表面与套筒内孔的毛刺、油污,保证配合面接触均匀,

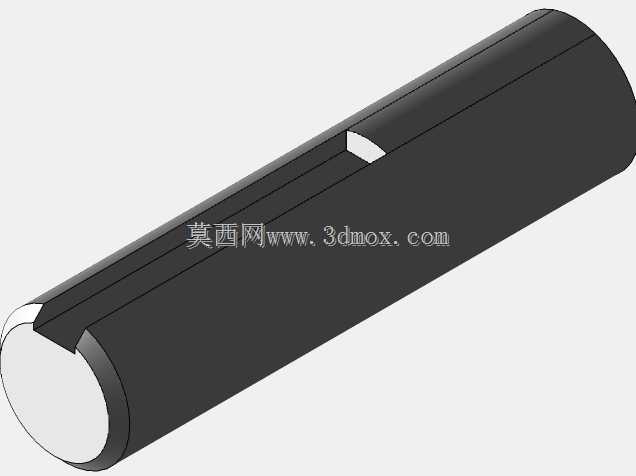

  锁紧顶丝时要对称分次拧紧,避免套筒出现偏斜导致轴系同轴度超差。实际使用中,这类联轴器的维护成本极低,没有易损件,只要装配时同轴度调整到位,长期运行无需额外润滑保养,适合在清洁、无强腐蚀的工况环境下使用,不适合高速重载、有较大径向偏移或者频繁变载的传动场景,选型时需要提前核算传动链路的最大扭矩、最高转速,确认参数匹配后再进行安装调试。建模过程中要重点关注键槽的位置公差,两端轴孔的键槽需要保持周向位置一致,避免装配后出现轴系错位,套筒的外圆与内孔要保证同轴度公差在0.02mm以内,否则高速运行时会产生明显的振动噪音,影响整套传动系统的运行稳定性。
