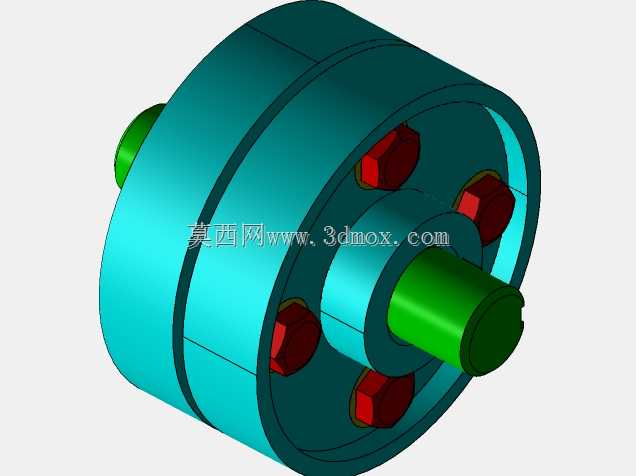

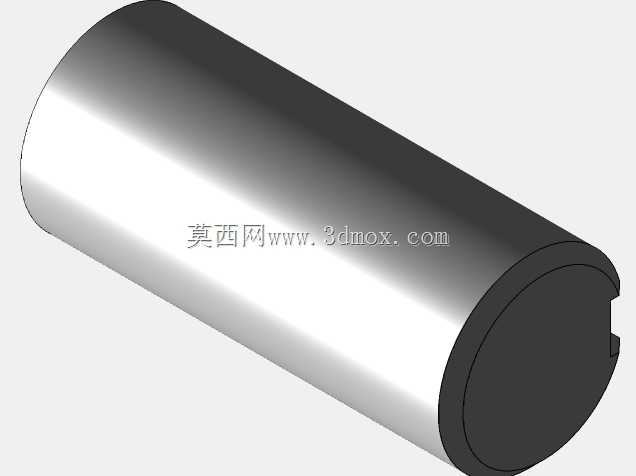

带弹性衬套的柱销式挠性联轴器结构

　　这类带弹性衬套的柱销挠性联轴器，在中小功率传动场景里的适配性非常广，从常规的轻工输送线驱动端，到小型泵组、风机的电机与工作机连接，再到普通机床的进给传动链衔接，都能看到它的应用。它的核心作用是完成两根同轴布置轴的扭矩传递，同时补偿两轴在安装、运行过程中产生的少量径向、角向与轴向偏移，避免轴系因对中偏差产生额外的附加载荷，损伤轴承、密封等配套零部件。

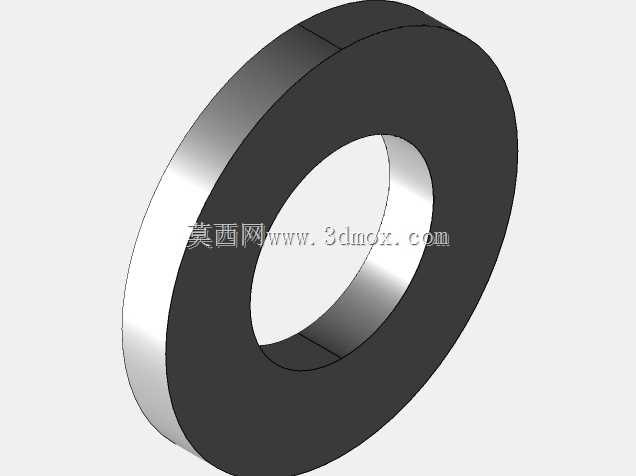

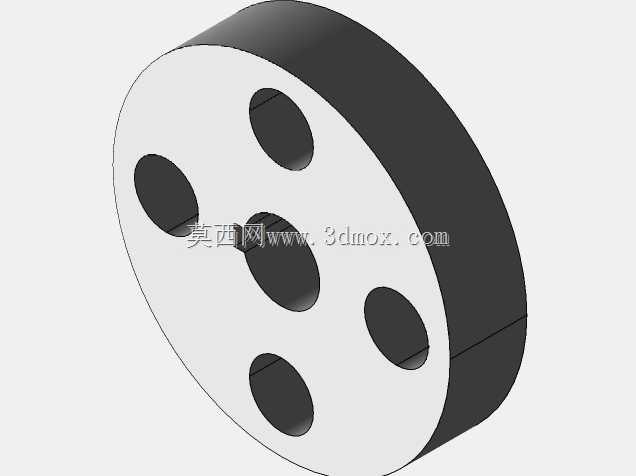

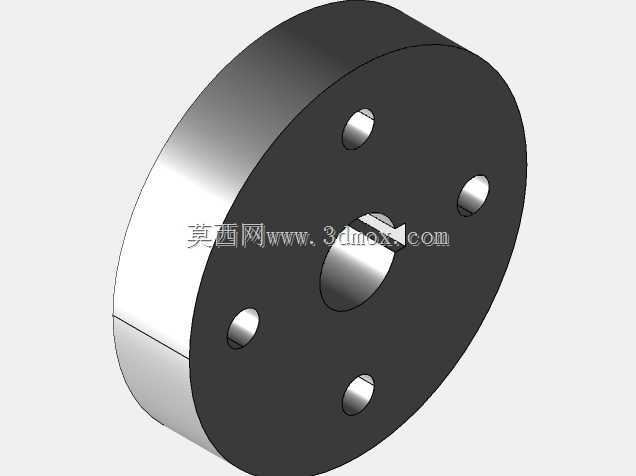

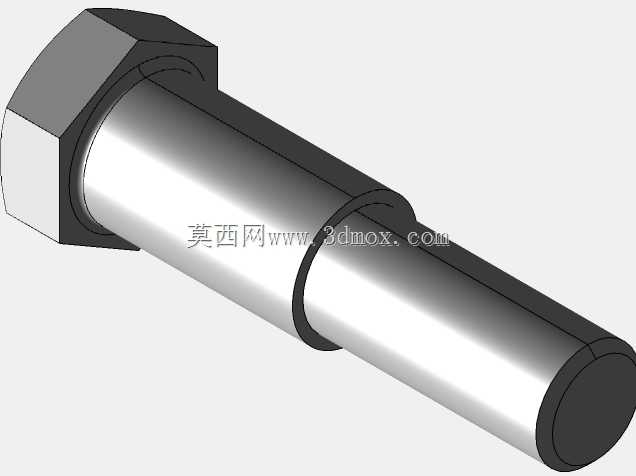

　　从结构设计逻辑来看，两个带凸缘的半联轴器分别通过轴孔与键槽固定在主动轴和从动轴端，半联轴器的凸缘端面上沿圆周均匀分布有对应数量的通孔，一端的半联轴器孔内压装带有弹性衬套的柱销，柱销另一端穿入另一半联轴器的对应孔位，通过端部的锁紧结构限制柱销轴向窜动。弹性衬套一般采用耐油橡胶或者聚氨酯类弹性材质，既可以在传递扭矩时通过自身的弹性变形吸收两轴的相对偏移，还能缓冲传动过程中的冲击振动，降低启动、负载波动时的瞬时冲击对整个传动链的影响。

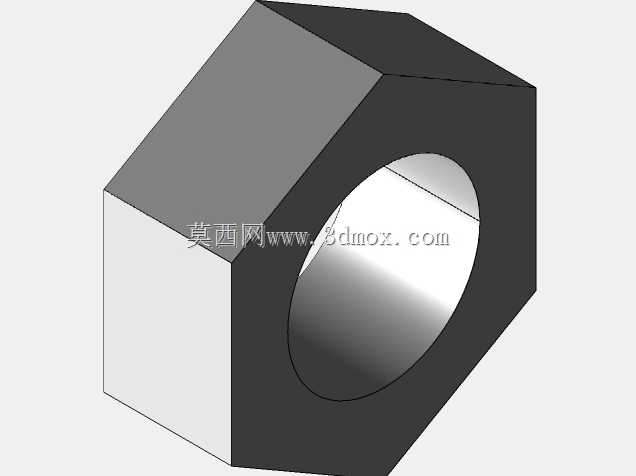

　　做三维结构设计时，首先要根据传递的额定扭矩、轴径范围确定半联轴器的外径、轮毂长度与轴孔直径的匹配关系，柱销的数量、直径需要结合扭矩大小做强度校核，保证在额定负载下柱销的剪切应力、衬套的挤压应力都在材料许用范围内。安装边界上，半联轴器的轮毂端面要预留足够的轴端固定空间，比如轴端挡圈或者锁紧螺母的安装位置，两个半联轴器对接时要预留1-3mm的轴向间隙，避免轴系热胀冷缩时两端轴顶死，柱销端部的锁紧螺母要保证足够的防松空间，方便后期维护时拆装更换磨损的弹性衬套，不需要完全挪动两端的设备就可以完成易损件更换。

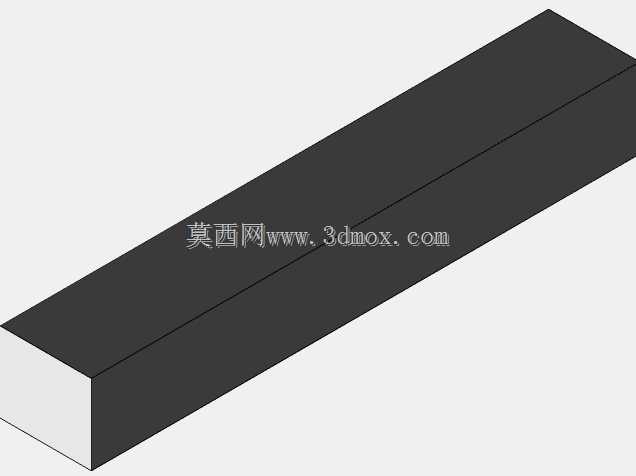

　　外形上半联轴器的外圆做了阶梯式设计，既可以减轻整体重量，也能在做动平衡时方便去重调整，柱销沿圆周均匀排布的设计保证了传动时的受力均匀，避免单个柱销负载过大提前失效。轴孔的键槽采用标准平键槽尺寸，适配常规的电机轴、减速器输出轴的标准轴伸尺寸，不需要额外做非标轴的加工适配，降低现场安装的适配成本。这类联轴器不适合用在重载、高速或者有强烈冲击的重型传动场景，在常规的常温、无强腐蚀介质的工作环境下，它的结构简单、成本低廉、维护方便的优势非常突出，是中小功率传动系统里轴系连接的常用选型方案。建模过程中需要注意弹性衬套与柱销、半联轴器孔的配合间隙，既要保证衬套安装后不会在孔内随意转动，也要预留衬套受力变形的空间，避免过盈量太大导致衬套失去弹性补偿能力。
