带安装法兰的固定式轴承外圈结构

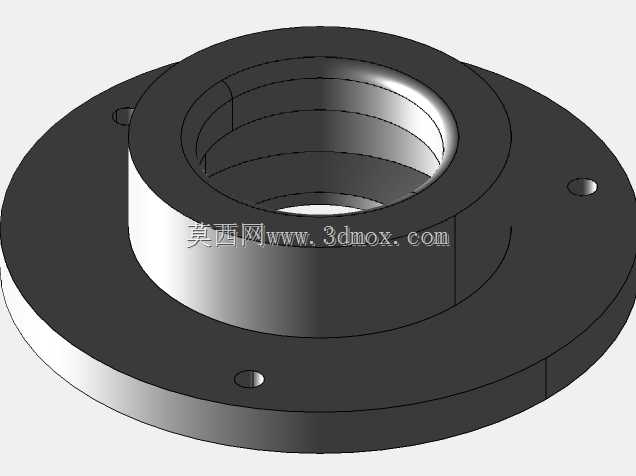

　　这款带法兰安装边的轴承外圈结构，常见于中小型精密传动模组、检测仪器的回转支撑部位，区别于标准无安装边的轴承外圈，其自带的一体式法兰盘省去了额外设计轴承座安装压盖的工序，在空间紧凑的传感检测设备、小型输送线的从动辊支撑端应用十分广泛。从结构设计逻辑来看，法兰盘上均匀分布的三个沉头安装孔，可直接通过内六角螺钉将外圈整体固定在设备安装基板上，安装时无需额外调整外圈同轴度，法兰端面与安装基面贴合后即可完成径向定位，相比传统嵌入式轴承座的安装方式，能减少至少两道装配工序，同时避免嵌入式安装时外圈受挤压产生的圆度变形，保障轴承内部滚道的形位公差符合回转精度要求。外圈主体的内圆柱面为轴承滚道配合面，设计时预留了与滚动体适配的配合公差，

　　滚道表面的粗糙度要求控制在Ra0.8以内，保障滚动体运转时的顺滑度，降低运转过程中的摩擦损耗。法兰盘与外圈主体采用一体式台阶过渡结构，过渡位置设置了微小的圆角卸荷槽，避免长期受径向载荷时台阶位置出现应力集中断裂的问题，在承受偏载的工况下，法兰盘的刚性支撑能分散外圈受到的倾覆力矩，减少滚道局部受力过载的情况。从安装边界来看，法兰盘的外径尺寸根据配套轴承的额定载荷匹配，沉头孔的分布圆直径避开了设备基板上的走线孔、其他紧固件的安装位置，外圈主体的轴向伸出长度适配对应轴承内圈与滚动体的装配尺寸，安装后法兰端面与基板贴合时，外圈端面不会与设备内部其他运动部件产生干涉。在实际选型应用中，这类结构的外圈常搭配深沟球滚动体使用，

　　适用于转速不超过3000rpm、径向载荷中等的回转场景，比如检测传感器的回转调节机构、小型自动化设备的工件转台支撑端，相比分体式轴承座加外圈的组合结构，一体式法兰外圈的装配累积误差更小，能更好保障回转部件的同轴度，减少设备运转时的径向跳动量。建模过程中参数化的尺寸设置可快速适配不同规格的轴承内径、法兰安装尺寸，调整时仅需修改滚道直径、法兰外径、安装孔分布圆等核心参数，即可快速生成对应规格的模型，大幅缩短同系列不同载荷等级产品的设计周期，结构上的沉头孔深度设计也充分考虑了螺钉头的容纳空间，安装后螺钉头不会高出法兰端面，避免对周边部件造成刮碰。
