换挡机构用拨叉式移位执行构件

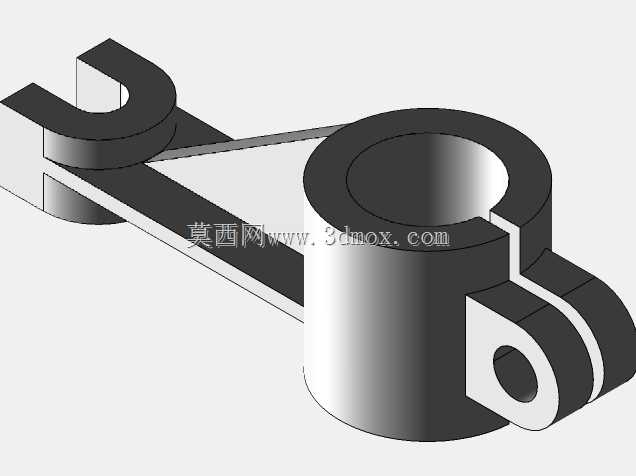

　　这类带叉形夹持端与环形安装座的构件，常见于手动变速器、机床进给换挡机构、小型设备档位切换单元中，核心作用是通过自身的摆角位移，推动啮合套、滑移齿轮等部件沿轴向移动，实现不同传动比档位的切换，或是触发对应位置的传感元件反馈位移信号。从结构设计来看，环形安装座预留了开口槽，通过侧边的锁紧耳结构穿装紧固件后，可抱紧在配套的转轴上，消除装配间隙，避免换挡动作出现空行程；叉形端的开口尺寸与被推动部件的卡槽宽度匹配，工作时叉口两侧面均匀承受轴向推力，不会出现偏载卡滞的问题。连接环形座与叉形端的三角加强筋结构，是在做拓扑优化后保留的传力路径，既控制了构件整体重量，又能承受换挡瞬间的冲击载荷，避免长期使用后连接臂出现变形断裂。安装边界上，

　　环形座的内孔直径需与配套转轴的外径保持过渡配合，锁紧耳上的通孔中心距要匹配标准紧固件的安装间距，叉形端的开口中心与环形座内孔中心的垂直距离，决定了换挡时的行程杠杆比，设计时需要结合被推动部件的轴向滑移距离来核算，确保摆角范围内能完成全档位的切换，不会出现行程不足或是过位顶死的情况。实际应用场景中，这类构件的工作行程通常不大，多在10-30mm的轴向位移区间内往复动作，表面不需要过高的光洁度，但叉口与滑移部件接触的工作面需要做耐磨处理，或是加装耐磨衬垫，减少长期往复摩擦带来的磨损量，避免间隙变大后换挡出现顿挫、档位定位不准的问题。建模过程中需要重点关注几个装配基准：环形座的内孔轴线是整个构件的旋转基准，

　　叉形端的开口对称面需要与安装座的键槽基准面对齐，锁紧耳的螺栓孔轴线要垂直于安装座的开口切面，否则装配后会出现锁紧力不足、叉口偏斜的问题。另外连接臂的厚度需要根据换挡所需的最大推力做强度校核，通常采用调质钢材加工时，壁厚取8-12mm即可满足多数中小型传动设备的使用需求，若用于重载变速器场景，可适当增加壁厚并在连接臂侧面增设加强筋，提升整体抗扭刚度。
