缝纫机带辐条轮盘结构三维数模

　　该轮盘为工业缝纫机及家用缝纫设备中的核心传动配套构件，主要承担缝线张力传导、送料机构联动的传动功能，在缝纫设备运行过程中，随主轴做定速回转运动，通过轮缘的线槽约束缝线的走线路径，配合夹线器、挑线杆组件完成缝线的收放动作，避免缝线在高速缝纫过程中出现跳线、断线、张力不均等问题，直接影响缝纫线迹的成型稳定性。

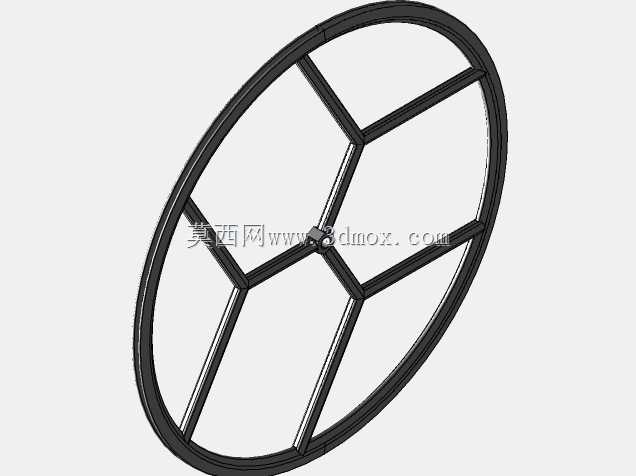

　　从结构设计来看，该轮盘采用外圈环形轮缘搭配六组辐条支撑的结构形式，轮缘截面为带线槽的圆弧过渡结构，线槽深度与宽度匹配常规缝纫线的线径范围，可兼容不同粗细的棉线、涤纶线、锦纶线等常用缝纫线材；辐条采用等宽薄壁结构，沿轮盘中心呈对称放射状分布，相邻辐条之间形成镂空区域，在保证轮盘整体结构强度、回转过程中抗形变能力的前提下，有效降低了轮盘自身的重量，减少回转过程中的转动惯量，降低主轴驱动的负载损耗，同时镂空结构可减少轮盘高速回转时的空气阻力，降低设备运行的风噪。

　　设计过程中优先考虑了回转件的动平衡要求，所有辐条的截面尺寸、分布角度均做对称等公差设计，轮缘的壁厚均匀性控制在合理公差范围内，避免高速回转时出现偏心振动，影响缝纫设备的运行精度与使用寿命。安装边界方面，轮盘中心预留与主轴配合的安装定位孔位，孔位的配合公差采用基孔制过渡配合设计，可保证轮盘与主轴的同轴度要求，安装时通过端面的紧定螺钉实现轴向与周向的固定，防止回转过程中出现轮盘打滑、轴向窜动等问题；轮盘的外径尺寸适配常规中速平缝机、包缝机的安装空间，安装时与周边的挑线杆、过线环组件预留足够的安全间隙，避免回转过程中与周边零部件发生运动干涉。

　　在实际应用场景中，该轮盘除了适配常规服装加工用缝纫设备，也可用于皮具加工、家纺生产等领域的专用缝纫设备，其辐条式结构相比实心轮盘，更便于日常维护过程中清理缠绕在轮盘上的线絮、灰尘等杂物，降低设备的日常维护难度。建模过程中对轮缘的线槽过渡处做了圆角处理，避免尖锐棱角刮伤缝纫线，所有辐条与轮缘、中心安装座的连接位置均做了圆弧过渡加强，减少应力集中问题，提升轮盘的抗疲劳强度，可承受长期高速回转带来的交变载荷，满足缝纫设备长期连续运行的使用要求。
