传感器配套导向支撑支架结构设计

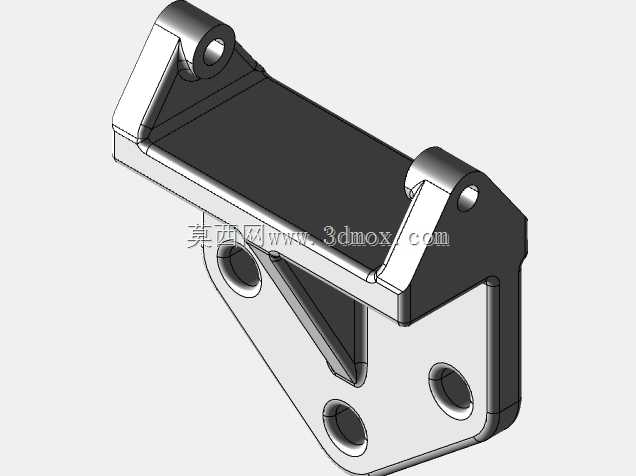

　　这款导向支架主要应用在工业传感检测工位的辅助安装场景，常见于自动化生产线的位移传感、位置触发单元配套结构中，承担传感器的安装定位、运动导向以及承载防护的作用，能够在设备长期运行过程中保持传感元件的位置精度，避免因设备振动、部件窜动导致的检测信号偏差问题。从结构设计来看，支架主体采用一体化弯折加筋的构型，底部设置三个呈三角形分布的安装通孔，可通过螺栓直接固定在设备安装基面，三角形的孔位布局能够抵消多方向的振动载荷，避免长期运行后连接松动；上部两端设置带同轴孔的铰接耳座，可穿装导向轴或者连接传感触发摆臂，耳座孔位做了同轴度公差约束，保证穿装部件的转动或滑动顺畅无卡滞。支架中部的斜向加强筋连接底板与上部耳座，

　　在不额外增加整体壁厚的前提下大幅提升结构的抗扭、抗弯刚度，避免支架受侧向载荷时出现形变，影响传感检测的精度。安装边界方面，支架整体轮廓适配多数中小型光电、接近类传感器的安装空间，底部安装孔的孔距符合常规工业安装基面的预留孔位标准，无需额外扩孔或改制基面即可完成装配；上部耳座的孔径适配常用直径的导向销轴，可直接匹配标准件采购，降低配套加工成本。在实际设备运行中，这类导向支架往往需要配合直线运动部件使用，比如在流水线的工件到位检测工位，支架上安装的导向轴可带动触发块平稳滑动，当工件抵达工位时推动触发块位移，触发支架侧方安装的传感器输出信号，整个过程中支架的结构刚性直接决定触发动作的重复定位精度，若支架刚性不足，多次触发后出现形变偏移，

　　就会导致传感器触发位置漂移，出现漏检、误检的问题。设计时还考虑了部件的装配工艺性，所有棱边均做了倒角处理，避免装配时划伤操作人员或配套线缆，各个安装孔的端面都做了铣平加工，保证螺栓连接时的贴合度，不会因接触面倾斜导致锁紧力不足。支架的构型也兼顾了轻量化需求，在非承载区域做了适当的挖空处理，在保证结构强度满足使用要求的前提下，尽可能降低自身重量，减少对安装基面的载荷负担，同时也节约了加工原材料成本。
