传感器配套安装连接组件结构设计

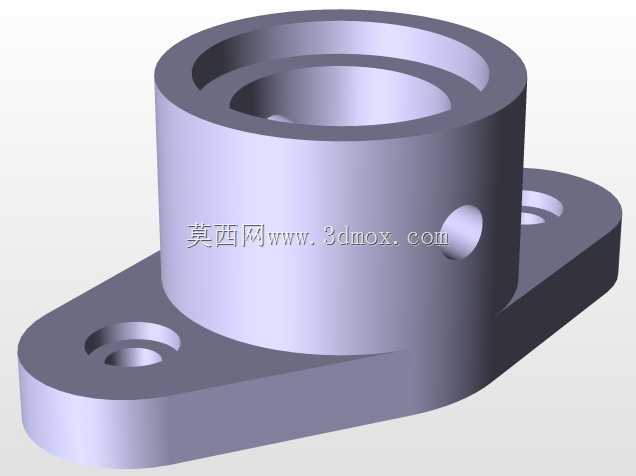

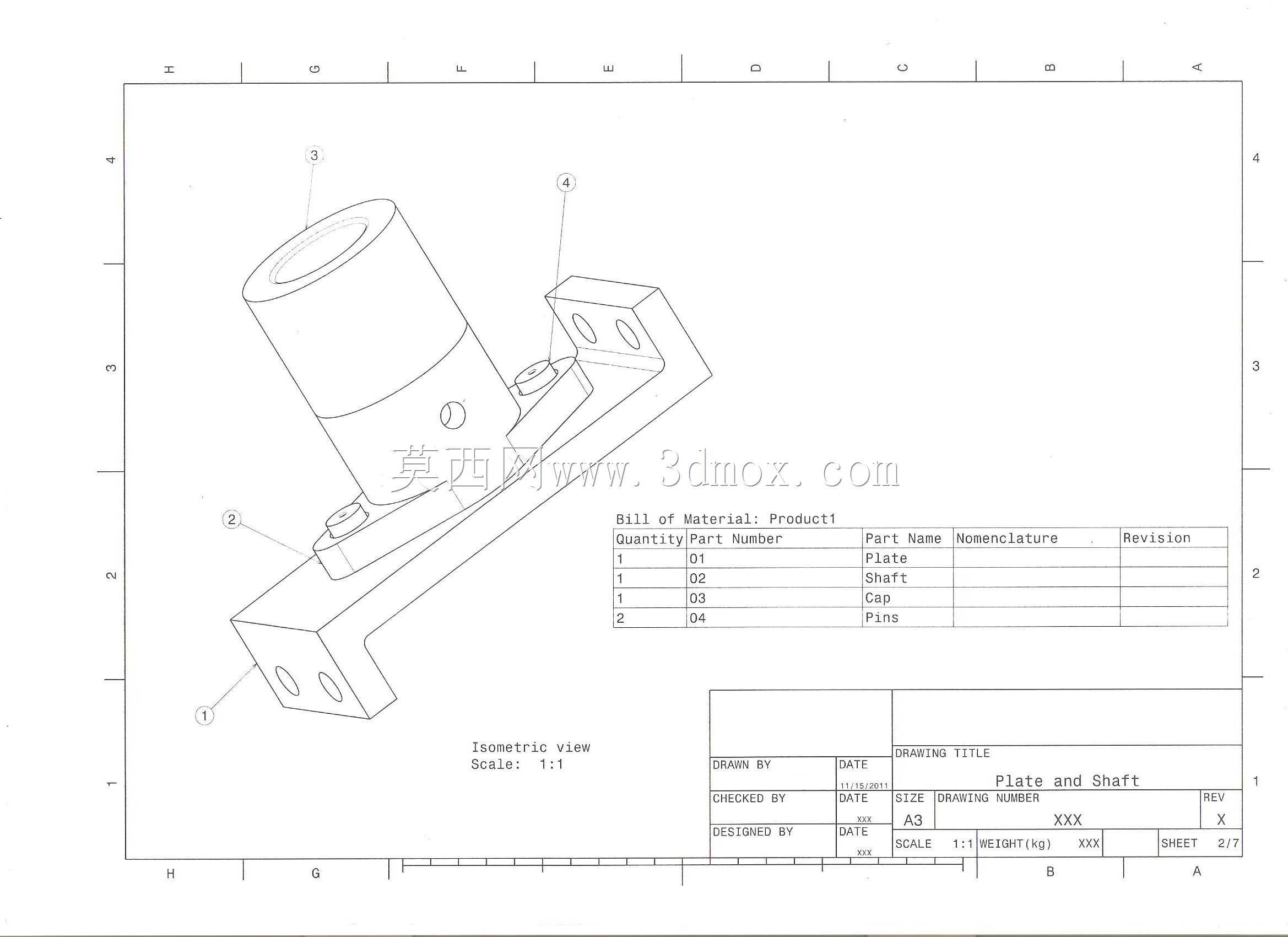

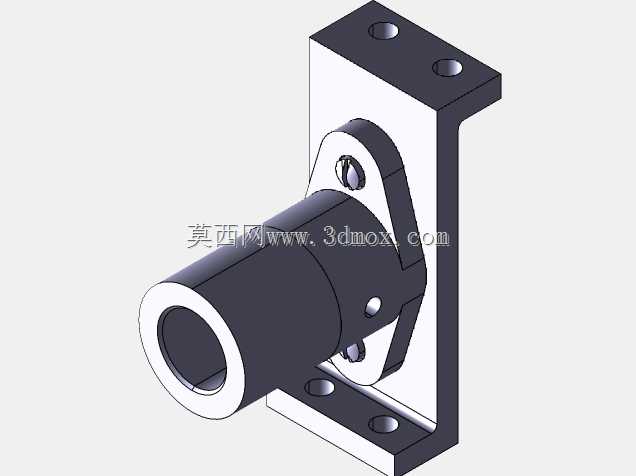

　　这套组件主要服务于工业检测场景下的传感器安装适配需求，在自动化生产线的工位检测、设备运行状态监测、流体管路参数采集等场景中，传感器往往无法直接与被测设备或安装基面完成适配，需要配套的结构件完成位置固定、姿态调整、密封防护等功能，这套组件正是针对这类需求完成的结构设计。从图纸的结构排布来看，设计过程中优先考虑了安装的兼容性，不同结构件分别对应不同的安装场景：带双安装孔的L型弯板用于空间受限的转角安装位，可将传感器从基面探出一定距离，避开设备上的凸起结构，避免检测光路或感应面被遮挡；带中心通孔的法兰型安装座则用于管路或设备壁面的穿装场景，中心孔尺寸匹配常用传感器的外径公差，两侧的安装耳预留了螺栓过孔，可直接固定在壁面预留的安装位上，

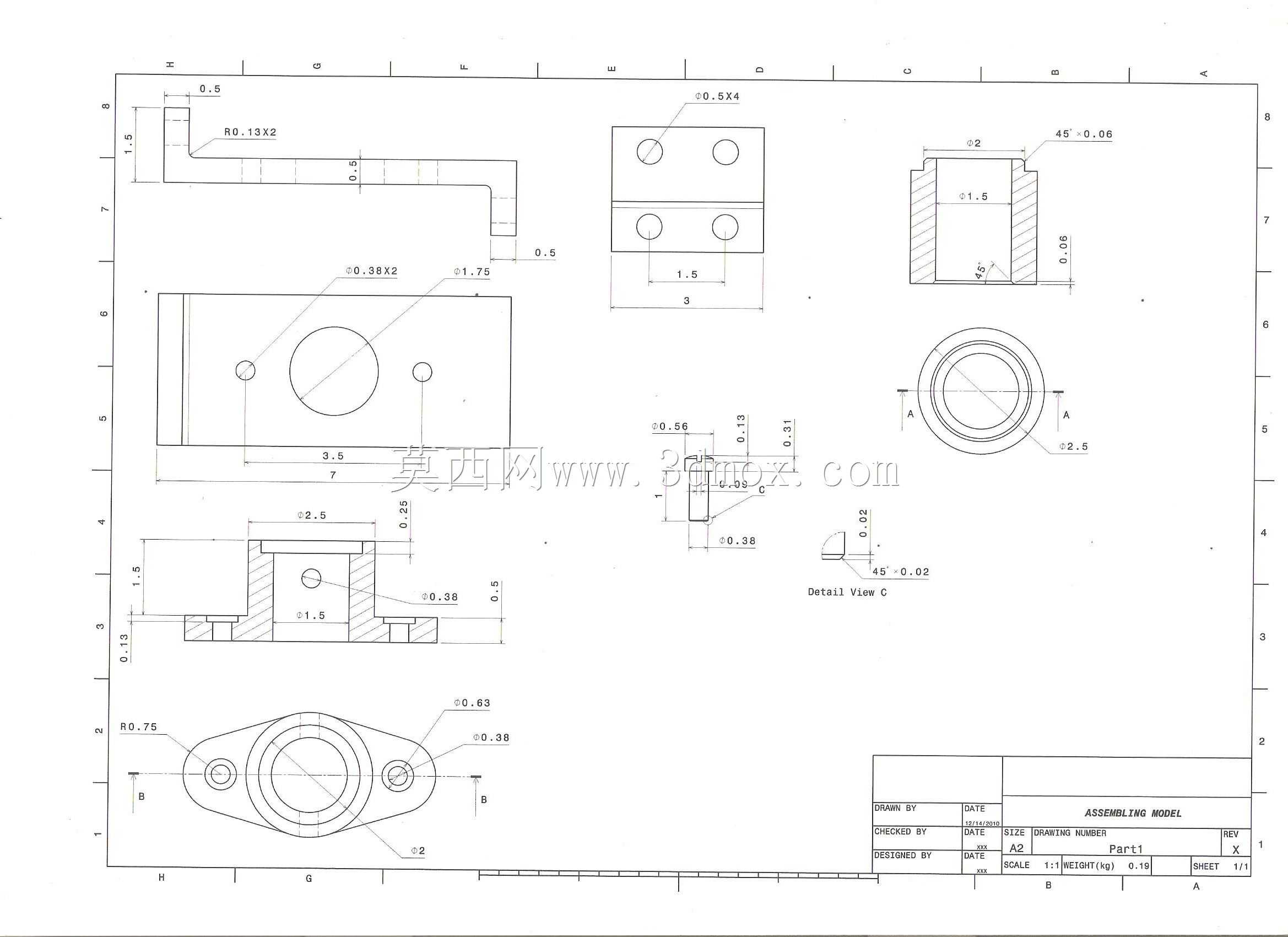

　　同时端面预留了密封槽安装位，可加装密封圈满足防尘防水的防护需求。设计时对各零件的安装边界做了严格的尺寸约束，L型弯板的折弯处做了清根处理，避免安装时与基面的倒角产生干涉，安装孔的位置度公差控制在0.1mm以内，保证传感器安装后的位置精度，减少后续调试的校准工作量；方形安装板的中心大孔用于容纳传感器的主体部分，两侧的小孔用于穿装固定螺栓，板厚经过强度校核，在传感器自重加上常规振动载荷的工况下不会产生形变，保证检测位置的稳定性。还有一块带斜向安装面的小型支架，用于需要调整传感器检测角度的场景，斜面上的安装孔位置经过计算，可让传感器的感应面正对被测点位，避免角度偏差导致检测信号衰减。各零件之间的配合公差选用基孔制间隙配合，

　　装配时无需额外修配即可完成组装，零件的边角处都做了倒角处理，既避免装配时划伤操作人员，也能去除机加工产生的毛刺。整套组件的结构没有冗余设计，每个零件都对应明确的安装需求，可适配多种不同规格的传感器安装，在设备改造、检测工位增设等场景下，可直接选用对应结构件完成传感器的固定，无需重新设计加工安装件，能有效缩短现场调试的周期。图纸中对各配合面的粗糙度、形位公差都做了明确标注，加工时可直接按照图纸要求选用对应的加工工艺，普通铣削加工即可满足大部分尺寸精度要求，仅安装孔和配合面需要做精铣处理，加工成本可控，适合小批量加工适配现场使用需求。
