传感器安装固定盒结构设计方案

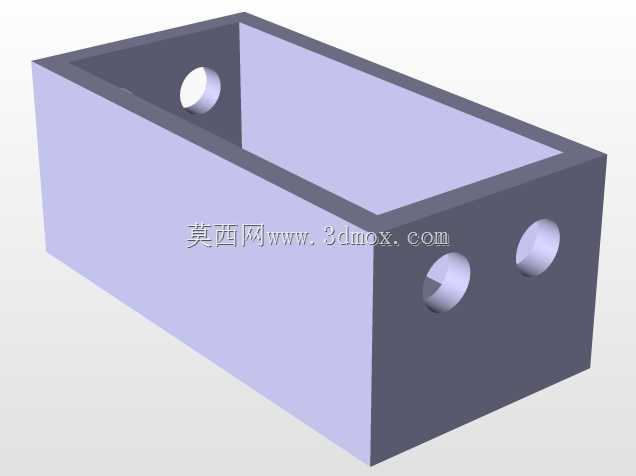

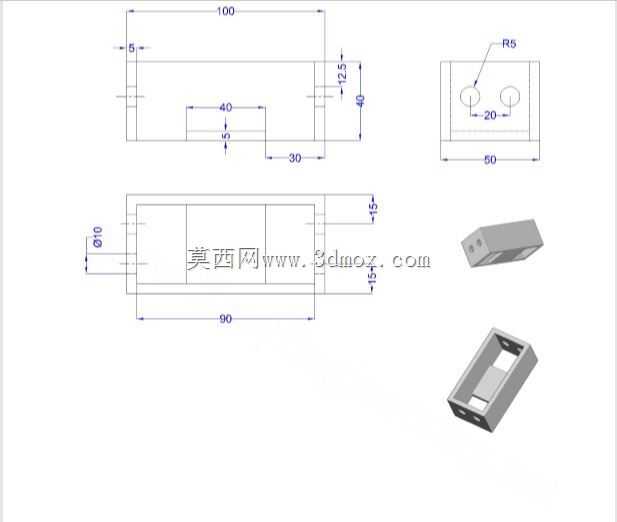

　　这款传感器安装固定壳体，主要面向工业现场传感器的外置防护与固定安装场景，在自动化产线、设备传感检测工位、环境监测点位等场景中都能适配，用来承载小型光电、接近类传感元件，避免传感器直接暴露在车间油污、粉尘、轻微磕碰的工况下，同时为传感器提供统一的安装基准，减少现场布线与固定的零散工作量。从设计思路来看，整体采用一体式折弯钣金结构，没有多余的拼接部件，加工时仅需通过下料、冲孔、折弯三道核心工序即可成型，加工成本低，批量生产一致性好，壳体的敞口结构方便后期传感器的装入与接线调试，不需要额外拆解紧固件就能完成内部元件的更换维护。外形尺寸上，主体长度控制在90mm，宽度方向总尺寸50mm，主体高度15mm，整体属于紧凑型安装尺寸，

　　不会占用过多设备安装空间，适配多数小型传感器的安装空间需求。安装边界方面，壳体顶面设计有两个中心距20mm的安装孔，孔位做了R5的沉台处理，安装时可以采用M4规格的紧固件直接固定在设备机架、安装面板上，沉台结构可以让螺栓头完全沉入壳体表面，不会突出平面干涉其他部件；壳体侧面预留的开孔对应传感器的检测方向，开孔直径6mm，刚好匹配常规小型传感器的检测头外径，安装后检测头可以直接伸出壳体，不会遮挡检测光路或者感应面。壳体内部的空腔尺寸做了适配性设计，内部预留的40mm长度安装空间，可以容纳常规引线式小型传感器的主体部分，侧壁的12.5mm高度尺寸刚好卡住传感器的安装台阶，不需要额外打胶或者加装紧固件就能实现传感器的轴向定位，

　　减少装配工序。在结构细节上，壳体的折弯边都做了微小的工艺让位，避免折弯时出现材料堆积导致的尺寸超差，各个边的折弯公差控制在±0.1mm范围内，保证批量安装时的孔位对位精度，不需要现场二次修配。底部的敞口设计既可以减轻整体重量，也方便现场布线时引线从底部直接引出，顺着安装面排布走线，避免线缆外露被剐蹭拉扯。这类固定壳体在实际应用中，还可以根据现场工况搭配不同的表面处理工艺，比如镀锌、喷塑来提升防腐蚀能力，适配潮湿或者有轻度腐蚀的安装环境，相比市面上的通用传感器安装支架，这款一体式壳体的防护性更好，整体刚性更强，安装后不会因为设备运行的振动出现传感器移位的问题，能长期保证传感器的检测位置精度，减少因为安装松动导致的检测误判情况，适合在连续运行的工业设备上长期使用。
