带铰接安装座的传感连接接头结构

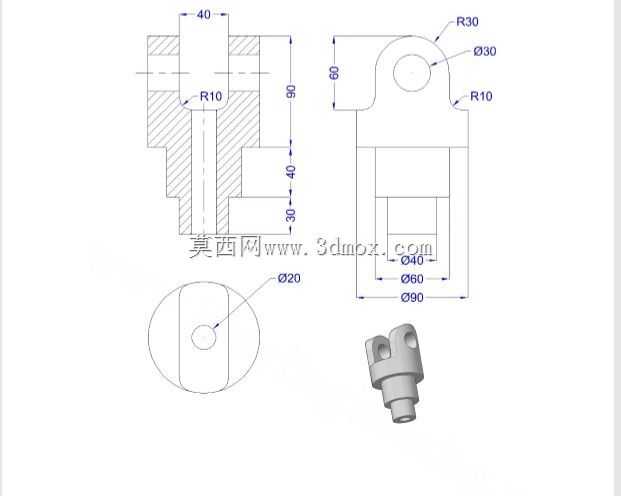

　　这类带铰接安装结构的传感连接构件，多应用在工业自动化产线的检测工位、液压气动回路的信号采集点位，以及小型机电设备的传感单元固定场景中，主要承担传感元件的安装定位、管路与传感端的结构衔接作用，同时借助上端的铰接孔结构，允许传感部件在小角度范围内调整安装姿态，适配不同的检测角度需求，避免硬连接带来的应力集中损坏传感元件。从结构设计逻辑来看，构件整体采用上下分段式布局，下端为外圆直径20的插接段，可直接插入对应规格的安装基座孔位或者管路接口内，插接段长度30，插入后可通过侧壁顶丝或者焊接方式完成固定，保证连接后的结构刚性；中段为边长40的方形过渡段，方形结构可方便安装时使用扳手夹持对位，避免拧紧过程中构件跟转，方形段高度40，

　　预留了足够的密封件安装空间，可在端面加装O型圈实现介质密封，适配气、液介质回路的使用需求。上端的铰接耳座总高度90，耳座顶部做R30的圆弧过渡，避免尖角应力集中，耳座上开设直径30的铰接通孔，孔位中心距离方形段顶面的高度为60，铰接孔外侧做R10的圆角过渡，消除加工应力集中点，提升构件的抗疲劳强度；耳座两侧的安装面间距为60，底部总宽度90，可适配常规的铰接支架安装间距，安装时穿入对应直径的销轴即可完成铰接固定，允许构件绕销轴轴线做±15°范围内的角度调整，方便现场安装时校准传感元件的检测方向。建模过程中需要重点关注各段同轴度公差，下端插接段与上端铰接孔的平行度需要控制在0.05mm以内，避免安装后传感元件出现偏斜；

　　所有过渡圆角处需要做平滑处理，避免建模时出现碎面、尖角，后续导出工程图时可直接对应标注各形位公差与尺寸精度，直接用于机加工生产。这类构件在实际使用中，可适配多种接近式、压力式传感元件的安装，不需要额外制作定制化安装支架，减少现场安装的加工工作量，同时铰接结构可抵消设备运行过程中产生的小幅振动，避免传感元件受硬冲击出现检测精度下降或者损坏的问题，在中小型自动化设备的传感点位改造、新设备结构设计中都有较高的复用价值。
