带把手圆弧敞口马克杯结构设计

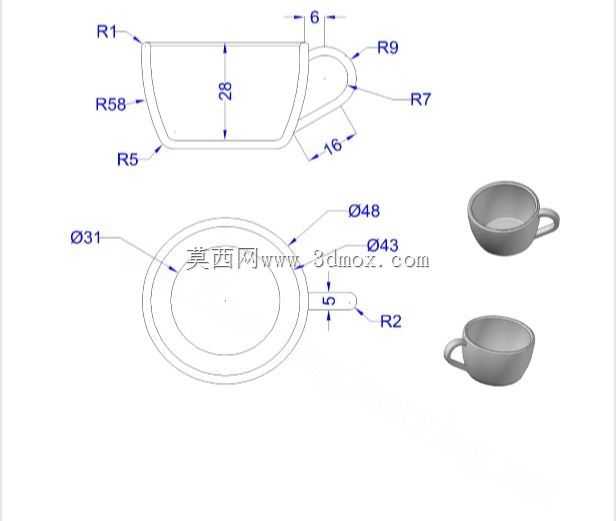

　　日常餐饮场景中，这类带侧把手的敞口杯是桌面饮品承载的常用器具，不管是办公场景的饮水、休闲场景的咖啡茶饮盛放，都能适配常规的桌面使用需求，其结构设计需要兼顾握持手感、放置稳定性与成型工艺的合理性。从结构细节来看，杯身整体采用上宽下窄的锥台形态，杯口处做R1圆角过渡，避免锐边划伤使用者唇部，杯身外侧大面采用R58的大圆弧曲面，既让杯身线条流畅，也能在握持时贴合手掌弧度，提升握持舒适度；杯底设置R5圆角，既减少放置时的应力集中，也能避免杯底锐边刮擦桌面。杯身总高度为28mm，杯口外径48mm，杯底外径31mm，这个尺寸比例让杯身放置时重心偏低，日常放置不易倾倒，同时容量适配单次饮品盛放的常规需求，不会因容量过大导致饮品久放变凉。

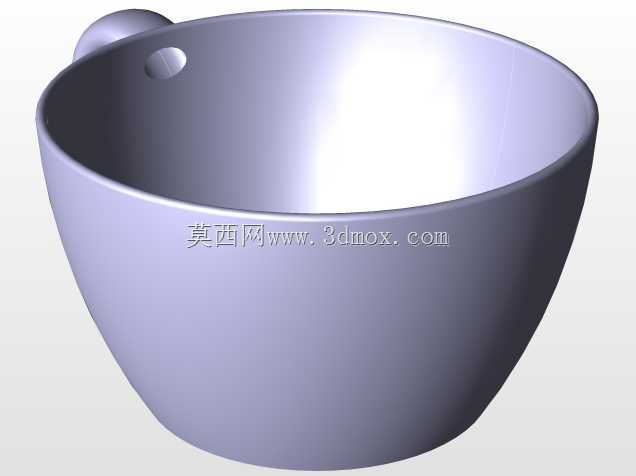

　　侧把手的设计是这类杯具的结构重点，把手与杯身的连接位置分别对应杯身上部与中下部，上部连接位距杯口6mm，下部连接位距杯身底部16mm，把手自身采用多段圆弧过渡，外侧R9、内侧R7的圆弧设计，让把手形成的握持空间刚好能容纳成年人手指穿过，握持时不会出现卡手或者握持不稳的情况；把手与杯身的衔接处做顺滑过渡，没有突兀的棱角，既方便日常清洁时擦拭无死角，也能在注塑或者陶瓷成型时避免应力集中导致的成型缺陷。从建模逻辑来看，这类杯体结构优先采用旋转特征生成杯身主体，再通过扫掠特征生成侧把手，最后对所有衔接棱边做对应半径的圆角处理，杯身内部的空腔需要保证壁厚均匀，避免成型时出现壁厚不均导致的缩痕或者变形问题。实际使用中，

　　这类敞口杯的杯口内径43mm，既方便日常倾倒饮品，也适配常规尺寸的杯盖、杯刷等配套配件，底部的平整接触面能保证在光滑桌面放置时的稳定性，不会出现晃动溢液的问题。把手的受力方向经过结构优化，当杯内盛满液体时，握持把手抬起杯身的受力会均匀分散到两个连接点位，不会出现连接位断裂的情况，同时把手的厚度控制在5mm，既保证结构强度，也不会因过厚导致握持时手感笨重。
