多圆弧曲面连接固定支架结构设计

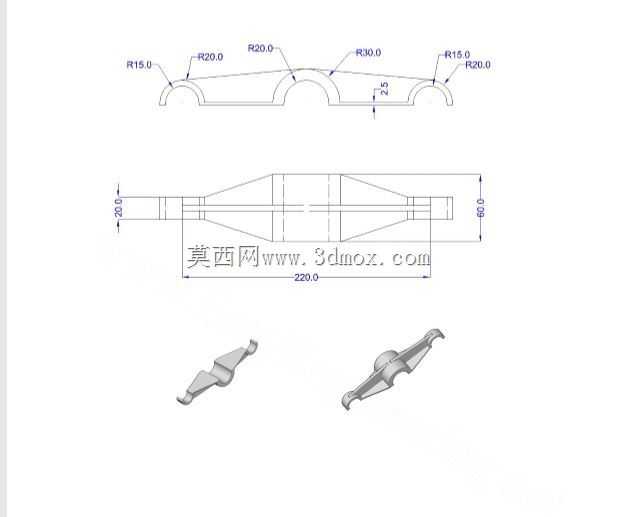

　　这类多圆弧曲面的连接支架，常应用在需要跨接多组平行管线、杆状构件的工业装配场景中，比如气动管路排布、轻型输送线侧部辅件固定、检测设备的外置传感组件安装位搭建，区别于常规平直支架，它的多组圆弧卡口能直接卡合对应外径的圆柱构件，不需要额外加工配套的管夹安装位，能减少现场装配的零件数量，降低装配环节的累计误差。从结构设计逻辑来看，支架主体采用对称式布局，沿长度方向分布三组不同半径的圆弧卡口，分别适配R15、R20、R30三种外径的圆柱构件，卡口边缘做了小尺寸的圆角过渡，避免安装时刮伤构件表面的防腐层或者线缆护套。主体的纵向截面采用变宽度的梭形设计，中间位置宽度最大，向两端逐步收窄，这种设计能在保证整体结构刚度的前提下，尽可能减少材料用量，

　　同时降低支架自身重量对被支撑构件带来的额外载荷。整体长度控制在220mm，纵向总高度60mm，卡口的深度统一为12mm，安装时不需要对被固定的构件做打孔、焊接等二次加工，直接将卡口对准构件压入后，在支架两端的平直段加装紧固绑带或者小型压块即可完成固定，能适配现场快速改装、临时管线排布的需求。在建模过程中，曲面部分的曲率连续是设计重点，不同半径圆弧之间的过渡段采用相切约束，避免出现应力集中的折角，保证支架在承受纵向载荷时，应力能沿曲面均匀分散，不会在圆弧衔接位置出现断裂隐患。支架的壁厚保持均匀一致，适配常规的注塑或者钣金冲压加工工艺，不需要额外做拔模角度的特殊调整，两端的平直段预留了足够的紧固操作空间，即使在狭窄的设备内部安装，

　　也能使用常规的螺丝刀、扎带枪完成操作。这类支架的实际使用场景中，往往需要同时承担固定和间隔定位的作用，三组卡口的中心距经过严格核算，能保证被固定的三组圆柱构件之间保持安全间距，避免管线之间相互摩擦、干涉，在电气设备布线场景中，还能起到强弱电分离的物理隔离作用，减少信号干扰。
