带双侧安装耳的法兰式传感基座结构

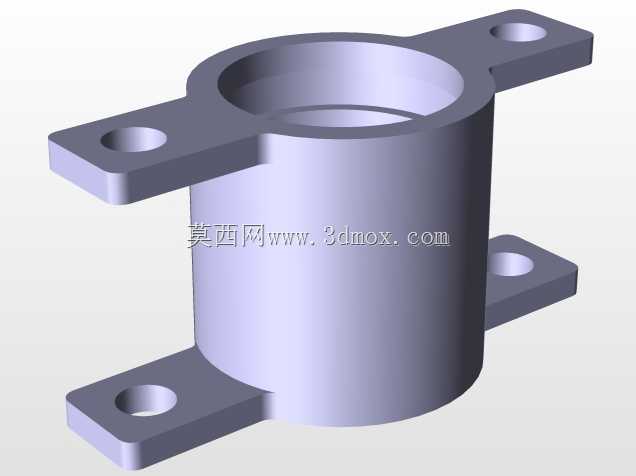

　　这类带双侧安装耳的法兰式基座，主要用于工业传感检测场景中各类传感元件的承载与固定，常见于自动化生产线的工位检测、流体管路的参数监测、设备运行状态的传感布设环节，作为传感元件与被测设备之间的衔接载体，既要保证传感元件的安装定位精度，也要抵消设备运行过程中产生的振动传导，避免传感检测数据出现偏差。从结构设计来看，主体采用中部带阶梯通孔的圆筒结构，上端法兰环做了R5圆角过渡，避免应力集中在法兰与筒身的衔接位置，中部通孔设置多级台阶，能够适配不同外径规格的传感元件插入定位，台阶面可作为传感元件的轴向定位基准，保证传感探头的伸出长度符合检测距离要求。两侧对称延伸的安装耳板上各开设一个通孔，用于穿设螺栓完成基座与安装面的固定，

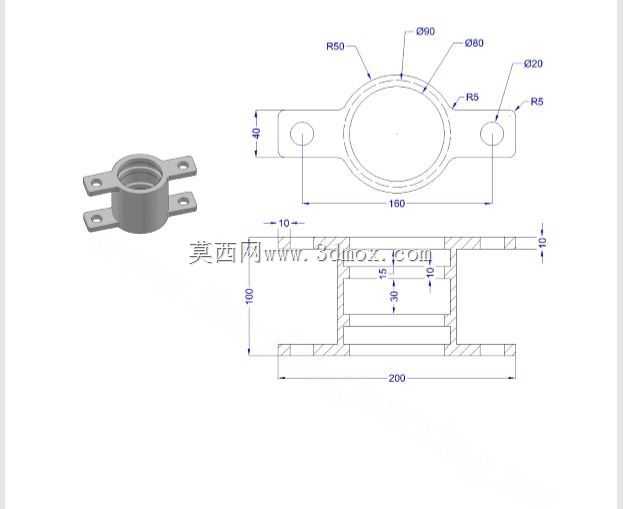

　　耳板与主体衔接处同样做了圆角处理，降低装配受力时的断裂风险。从尺寸边界来看，主体法兰环最大外径为90mm，筒身外径为80mm，两侧安装耳的中心距为180mm，耳板上的安装孔直径为20mm，安装耳外侧做R50圆弧收边，整体基座的轴向总高度为80mm，底部安装面到中部台阶的深度尺寸经过匹配设计，能够保证装入传感元件后，探头端面与被测面的距离处于有效检测区间内，底部法兰的总宽度为200mm，耳板厚度为10mm，足够承受常规工业场景下的装配锁紧力与运行振动载荷。设计过程中优先考虑了装配的便捷性，双侧对称的安装孔位可以适配不同方向的布线与安装空间，中部的阶梯孔结构无需额外加装定位套即可完成传感元件的同轴定位，减少了装配环节的零件数量，

　　同时主体结构的壁厚经过校核，既不会因为壁厚过薄导致安装受力变形，也不会因为壁厚过大造成材料浪费与整体重量超标。在实际应用中，这类基座可以直接通过螺栓固定在设备壳体、管路外壁或者工装支架上，传感元件从上端或者下端装入阶梯孔后，通过侧面的紧定螺钉或者端面压环完成锁紧，即可实现稳定的检测作业，结构的对称设计也让基座在承受侧向冲击力时受力更均匀，不会出现单侧应力过大导致的基座倾斜问题，有效保障传感检测的长期稳定性。
