U型双耳带座传感器安装固定支架

　　这款支架是传感器配套安装的核心承载构件，主要用于工业现场各类外置式传感器的位置固定，常见应用场景涵盖自动化生产线的工位检测点位、流体管路的传感监测节点、设备机架的外置传感加装位置，能够在存在小幅振动的工业环境下为传感器提供稳定的安装基准，避免传感元件因安装松动出现检测数据漂移、点位偏移的问题。从结构设计来看，主体采用中部带贯通圆柱套筒的U型双耳布局，中部套筒用于穿装固定传感器主体，套筒内径匹配对应规格传感器的外径公差，保证传感器装入后无径向窜动；两侧伸出的安装耳板上预留了贯通安装孔，孔位做了沉台处理，安装时螺栓头可完全沉入沉台内，不会突出耳板表面影响安装贴合度，耳板与中部套筒的衔接位置做了R10的圆弧过渡，避免直角连接处的应力集中，

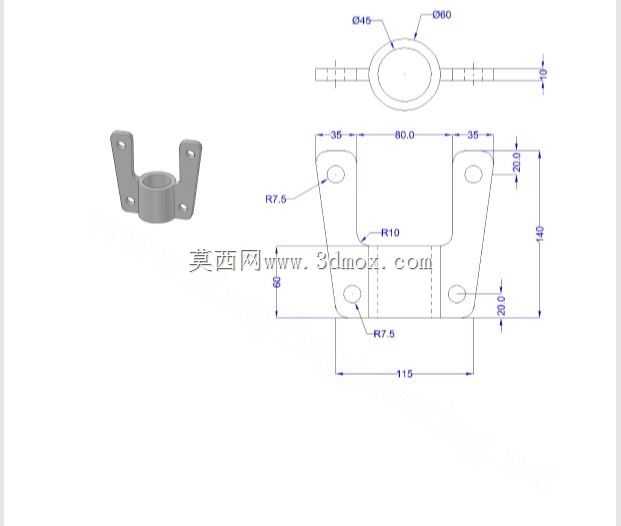

　　提升支架整体的抗载荷能力。从尺寸边界来看，支架整体横向安装跨度为115mm，两侧耳板上的安装孔中心距中部套筒中心的横向距离为35mm，耳板上的安装孔直径适配常用的M8规格安装螺栓，中部套筒的外径为45mm、内孔直径为30mm，套筒轴向长度与耳板厚度匹配，保证安装后支架与安装面的贴合度；耳板上的安装孔端部做了R7.5的圆弧倒角，既去除了加工后的锐边毛刺，也能在安装时对螺栓起到导向作用，降低现场安装的对位难度。设计过程中优先考虑了安装的适配性，两侧耳板的安装孔位采用对称布局，既可以适配平面安装面的螺孔布局，也能在有小幅安装误差的场景下通过孔位间隙进行微调，不需要额外加工适配垫片；中部套筒的轴向端面做了平切处理，

　　传感器装入后可通过侧面的顶丝孔进行锁紧，防止传感器在套筒内出现轴向转动或滑移。这类支架在实际使用中不需要复杂的装配工序，只需要通过四颗螺栓将两侧耳板固定在预设的安装基面上，再将传感器插入中部套筒锁紧即可完成装配，后期维护更换传感器时也不需要拆卸整个支架，只需要松开套筒上的顶丝即可抽出传感器，大幅降低现场运维的工作量。支架的结构刚度经过校核，在常规工业环境的振动载荷下不会出现结构变形，能够长期保持传感器的检测位置精度，适合各类需要外置固定传感器的工业场景使用。
