60度折弯角双安装孔L型连接支架

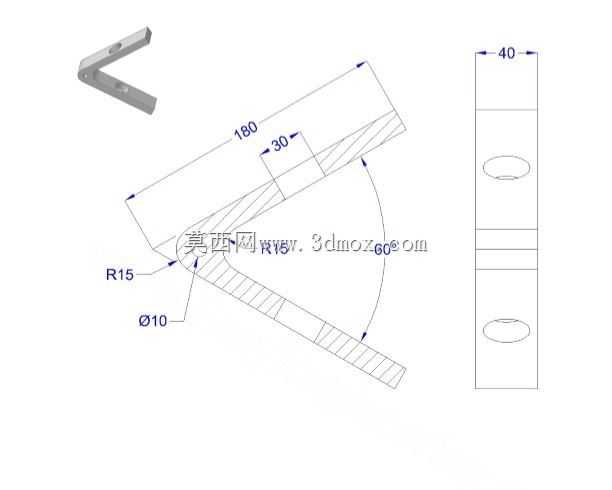

　　这款L型折弯结构件在工业装配场景中应用十分广泛，常见于传感器安装工位、轻型管线排布固定、小型设备外围护板连接等场景，属于小载荷工况下常用的角度固定连接件。从结构设计来看，整体采用等厚薄板折弯成型，折弯处做了R15的圆角过渡，避免折弯应力集中导致的板材开裂，同时也能消除安装过程中的锐边划伤风险，两个折弯臂的夹角设定为60度，适配需要非直角角度支撑的安装场景，区别于常规90度角码的固定角度局限，能满足特殊安装面的角度连接需求。

　　从尺寸边界来看，单臂总长度为180mm，其中距离臂端30mm的位置为安装孔布设区域，板材整体宽度为40mm，两个安装孔直径为10mm，可适配M8或者M10规格的标准紧固件，安装孔分别设置在两个臂的端部区域，保证安装后受力点距离折弯处有足够的力臂冗余，避免长期受载后折弯处出现形变。在实际选型使用时，需要注意安装面的贴合度，由于是薄板折弯件，安装时紧固件的锁紧力矩需要控制在合理范围，避免力矩过大导致臂体出现压弯变形，影响角度精度。

　　设计过程中，折弯角度的公差控制是核心要点，60度的角度偏差需要控制在±0.5度以内，否则会导致两个安装面无法与被连接件完全贴合，出现装配应力，长期使用下容易出现紧固件松动或者构件疲劳。两个安装孔的中心距需要与被连接件的预装孔位匹配，孔位公差建议控制在±0.2mm，降低现场装配的扩孔调整工作量。折弯处的内R角与板材厚度需要匹配，若板材厚度发生变化，对应的折弯R角也需要同步调整，避免折弯处出现外侧拉裂或者内侧起皱的工艺缺陷。

　　这类连接件在轻工自动化生产线、检测设备机架、小型实验装置搭建中使用频率很高，相比直角角码，60度的特殊角度可以减少额外的角度垫块使用，简化装配流程，降低整体装配的零件数量，同时一体折弯的结构相比拼接式角架拥有更好的结构刚性，在小载荷的固定场景下拥有更长的使用寿命，不需要定期检查拼接处的螺栓松动情况。安装时需要注意，两个臂的安装面需要保持平整，若被连接件表面存在焊接凸起或者切削残留台阶，需要提前做打磨处理，保证支架与安装面完全贴合，避免点接触导致的受力不均，影响连接稳定性。
