异形三孔安装密封端盖结构设计

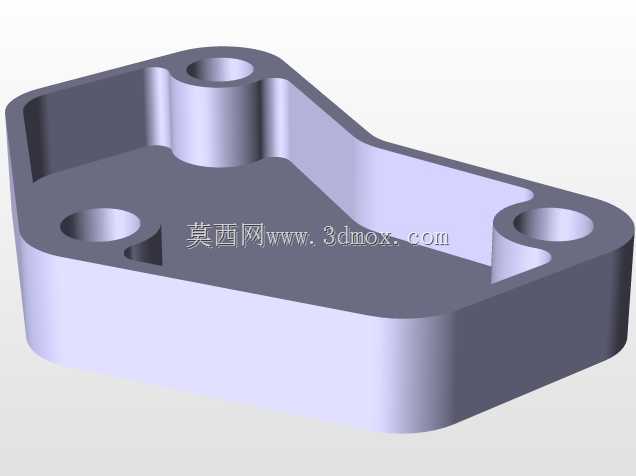

　　这款异形三孔安装的盖板类零件，主要应用在需要端面密封、腔体封盖的工业设备场景中，常见于液压阀组、气动控制单元、小型传动箱体的端面封堵位置，承担隔绝腔体内部介质、阻挡外界粉尘杂质侵入、为内部组件提供轴向定位支撑的作用。从结构设计来看，整体采用非对称的异形轮廓，是为了适配安装基面的不规则外形，避免与周边相邻的管路、紧固件、凸起结构产生空间干涉，相比规则圆形或矩形端盖，能在紧凑的设备安装空间内最大化利用装配区域，减少不必要的空间占用。零件上设置的三个安装孔位，采用三角形排布逻辑，这种排布方式相比两孔安装拥有更好的防转限位能力，相比四孔安装则减少了紧固件的使用数量，降低装配工序的复杂度，同时三个孔位的位置都对应安装基面上的凸台位置，

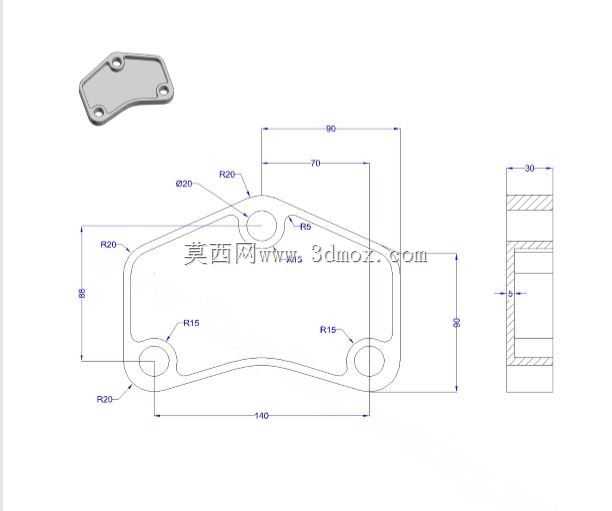

　　保证螺栓锁紧时受力均匀，不会出现盖板翘曲导致密封失效的问题。尺寸标注上，整体长度方向最大边界为140mm，宽度方向最大边界为90mm，厚度方向总尺寸为30mm，其中密封贴合面的平面度需要控制在合理公差范围内，才能保证配合时的密封性能；三个安装孔的中心距分别对应R20、R15的圆弧轮廓定位，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致盖板开裂。零件上的多处圆弧过渡，包括R20、R15、R5的圆角设计，一方面是为了消除加工过程中的应力集中点，提升零件的结构强度，另一方面也能避免装配时锐边划伤操作人员、损坏密封垫片。从截面结构来看，盖板内侧设置有阶梯型的止口结构，安装时止口可以嵌入腔体的开口内，实现径向定位，

　　不需要额外调整对中位置，就能保证盖板与腔体的同轴度，止口位置可以配套安装O型密封圈或者密封垫片，进一步提升密封可靠性，防止内部的液压油、压缩空气或者润滑介质出现渗漏。在实际选型使用时，需要确认安装基面的三个螺纹孔位置与该零件的安装孔位完全匹配，同时要核对盖板的异形轮廓与周边组件的安全间隙，避免设备运行过程中出现运动干涉；如果应用在有压力要求的腔体场景，还需要根据工作压力调整盖板的厚度以及安装螺栓的规格，保证足够的结构强度。建模过程中需要重点关注各个圆弧之间的相切约束，保证轮廓线顺滑无拐点，避免加工时出现刀具轨迹突变，影响零件的外观和加工精度，同时止口与安装孔的位置度公差需要合理设置，保证装配时的互换性。
