双孔连接摇臂连杆结构设计方案

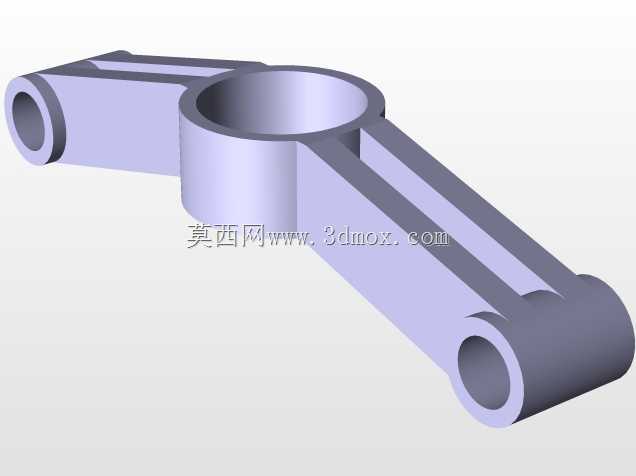

　　该构件属于传动系统中的铰接式连接摇臂，主要用于需要实现定角度摆动传动、两端铰接点位动力传递的机械结构中，常见于轻工自动化设备的连杆传动组、检测设备的摆臂执行端、小型工装夹具的联动压紧结构，也可作为仪器仪表内部的动作传递构件，弥补直线传动无法覆盖的弧形行程需求。从结构设计逻辑来看，整体采用对称式双臂布局，中间设置大直径铰接基准孔，作为整个摇臂的摆动回转中心，孔位周边做加厚凸台处理，提升回转配合面的接触强度，避免长期往复摆动造成的孔位磨损变形，延长构件的服役寿命。两端的铰接孔分别对应动力输入端与执行输出端，其中一端孔位做阶梯轴适配结构，可匹配不同直径的铰接销轴，另一端设置开槽式夹紧结构，能够在安装时调整销轴的锁紧预紧力，

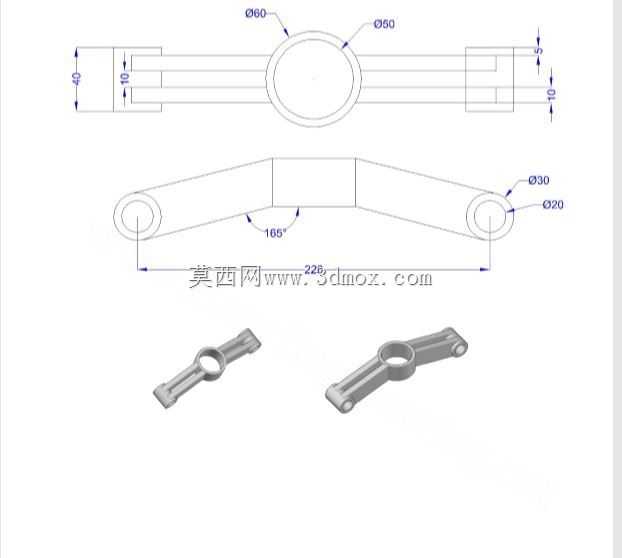

　　消除铰接配合间隙，降低摆动过程中的回程误差，提升传动精度。尺寸边界方面，整体构件的总长度控制在220mm范围内，两臂之间的固定夹角为165度，中间基准孔直径为60mm，两端铰接孔分别适配30mm与20mm直径的销轴，构件整体厚度均匀，臂身采用等截面平直结构，在保证结构刚性的前提下尽可能降低自身重量，减少摆动过程中的惯性力矩，降低驱动端的动力负载。设计过程中针对臂身的受力路径做了优化，力流从中间基准孔向两端铰接孔平滑传递，没有出现截面突变造成的应力集中区域，所有转角位置均做圆角过渡处理，适配常规的机加工与铸造工艺要求，不需要特殊的加工工装即可完成生产。安装适配层面，中间基准孔可与机架上的固定销轴做间隙配合，保证摆动过程的顺畅性，

　　两端孔位可根据实际装配需求连接驱动连杆或者执行压头，开槽端的锁紧结构可通过侧面的紧定螺钉实现销轴的固定，不需要额外加工定位卡槽，降低了配套零件的加工精度要求，适配不同公差等级的装配场景。在实际选型应用中，可根据传动负载的大小调整臂身的厚度尺寸，负载较小时可选用轻质铝合金材料降低整体重量，负载较大时可选用45号钢做调质处理提升结构强度，表面做发黑或者镀锌处理即可满足常规工况下的防锈需求，不需要额外的表面防护工艺。
