弧形安装支架式传感固定座结构设计

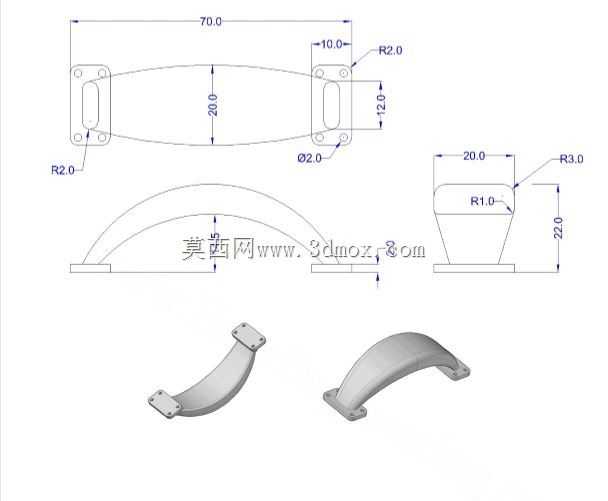

　　这款弧形传感固定支座的设计，核心面向小空间内的曲面贴合安装场景，常见于工业设备的弧面外壁、管线包覆层外侧、弧形机架段的传感元件固定工位，解决常规平直安装座无法贴合弧面、安装后应力集中导致传感元件偏移的问题。从结构尺寸来看，支座整体横向总长70mm，两端安装法兰的平直段长度各为10mm，法兰上预留的安装孔中心距为20mm，安装孔位做了R2.0的圆角过渡，避免安装时边角应力开裂；支座中间的弧形拱起段内宽20mm，拱起高度匹配常规圆柱面、弧面的曲率，安装后支座与安装基面的贴合间隙可控制在0.1mm以内，无需额外加装调整垫片即可保证安装稳定性。两端的安装法兰厚度为12mm，法兰边角做R2.0倒圆处理，既减少加工时的毛刺残留，也避免安装过程中划伤操作人员或配套线缆。

　　设计阶段优先考虑了传感元件的走线与防护需求，支座拱起的内腔预留了足够的走线空间，可容纳直径3mm以内的传感线缆穿过，避免线缆外露被设备运动部件剐蹭。配套的传感安装凸台总高22mm，凸台顶部宽度20mm，与传感元件的安装基面完全匹配，凸台与支座主体的衔接处做R3.0的过渡圆角，凸台顶部的安装槽边角做R1.0倒圆，既方便传感元件快速对位安装，也能减少应力集中导致的结构断裂风险。

　　实际应用中，这类固定座可适配光电类、接近类小型传感元件的安装，尤其适合在食品加工设备的弧形输送槽外侧、纺织机械的弧形导辊机架、物流分拣线的弧形弯道段安装使用，安装时仅需通过四颗M3规格的紧固件穿过两端法兰的安装孔即可完成固定，无需对安装基面做额外的铣平加工，大幅降低现场安装的加工成本。结构建模时严格控制了各段的壁厚均匀性，整体壁厚保持2mm，既保证足够的结构强度，在设备运行产生振动的工况下不会出现共振偏移，也避免了壁厚不均导致的注塑或压铸成型缺陷。弧形段的曲率经过反复校核，既保证与常见直径100-150mm的弧面基面贴合度，也预留了一定的形变余量，在小范围的基面曲率偏差下仍可通过紧固件的预紧力实现紧密贴合，不会出现翘边、松动的情况。
