带安装法兰的管路连接传感基座结构

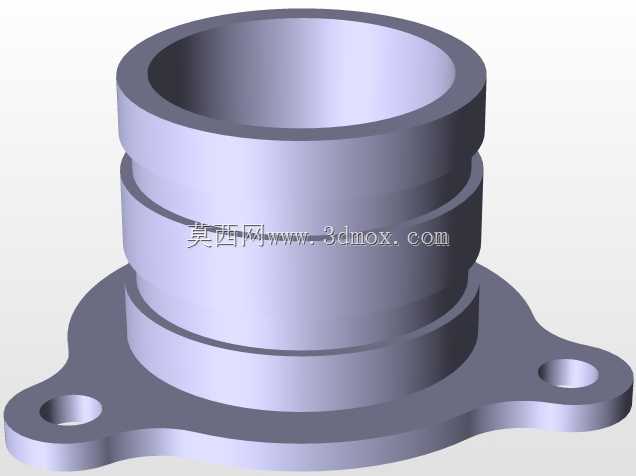

　　这类带三角安装法兰的筒式基座，主要应用在工业流体管路的传感检测工位，作为压力、温度类传感元件的安装载体，直接对接管路介质，同时为传感探头提供稳定的安装定位与密封基准。从结构设计来看，主体采用阶梯筒状构型，上端的外伸接口用于对接传感元件的探测端，内壁预留的密封槽可配合O型圈实现介质密封，避免管路内的流体、气压从安装位泄漏。下部的三角法兰盘是核心安装定位结构，三个沿圆周均布的安装孔位，可通过螺栓将整个基座固定在管路的预设安装座上，法兰盘面的平面度公差控制在0.1mm以内，保证安装后与对接面的贴合度，减少密封失效风险。

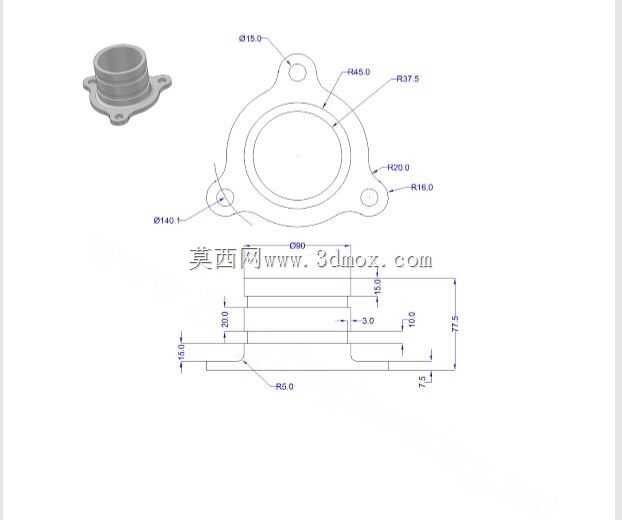

　　尺寸设计上，主体筒身外径为45mm，上端接口外径18mm，法兰盘最大外轮廓半径37.5mm，三个安装孔的中心分布圆直径为46mm，安装孔直径4.1mm，适配M4规格的固定螺栓。筒身内部的阶梯孔设计，既可以适配不同直径的传感探头插入深度，也能在介质流通时减少流阻，避免对管路内的流体状态造成额外干扰，保证传感元件检测数据的准确性。法兰边缘做了R16的圆角过渡，避免安装操作时的锐边划伤，同时减少应力集中，提升基座在承压工况下的结构强度。

　　实际应用场景中，这类基座常配套在液压管路、气动回路、水处理管路的检测点位，安装时需要在法兰与管路对接面之间加装密封垫片，按照对角顺序拧紧固定螺栓，保证各点位受力均匀，避免法兰偏斜导致的密封失效。筒身侧面预留的3mm深度定位槽，可配合卡簧对插入的传感元件进行轴向限位，防止设备运行过程中传感元件受介质冲击发生移位。整体结构的壁厚设计兼顾了强度与轻量化要求，主体筒身壁厚3mm，在1.6MPa的常规管路压力下可长期稳定工作，不会出现形变或开裂问题。设计过程中需要重点保证筒身内孔与法兰安装面的垂直度公差，控制在0.05mm以内，避免传感探头安装后出现倾斜，影响检测精度，同时三个安装孔的位置度公差需控制在0.2mm以内，保证现场安装时能够顺利对接管路座的螺纹孔，无需额外扩孔调整。
