传感器专用L型异形安装固定支架

　　这类异形L型安装支架，主要用于工业检测场景下的传感器位置固定，常见于自动化产线的工件到位检测、位置限位、距离感应单元的安装载体，能在紧凑的设备内部空间里，为传感器提供稳定的支撑基准，避免设备运行过程中的振动导致检测位置偏移，保障检测信号的稳定输出。从结构设计来看，支架采用一体化弯折成型的结构，一端设置长圆形安装孔，适配M6规格的紧固件，长圆孔的设计预留了±2mm的位置调整余量，安装时可以根据实际检测需求微调传感器的前后位置，不需要额外加工调整垫片，降低现场安装的调试难度；另一端为带缺口的矩形安装面，用来承托传感器本体，缺口结构可以避开传感器尾部的出线位置，防止线缆被挤压破损，同时164°的过渡斜面设计，既减少了支架整体的重量，

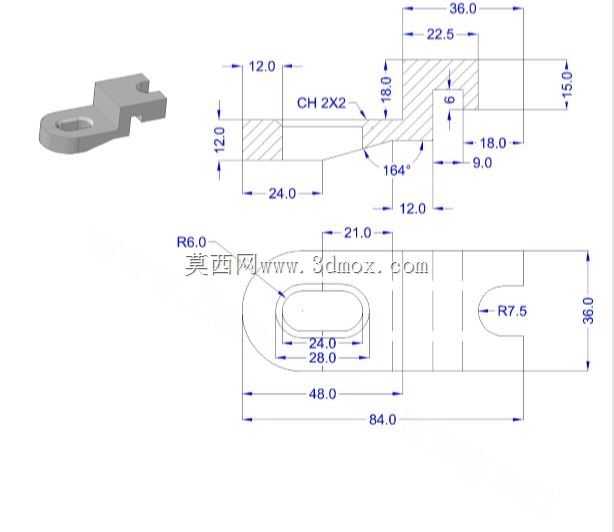

　　又能避免直角结构处的应力集中，提升长期受振动工况下的结构强度。尺寸边界上，支架整体总长84mm，总宽36mm，弯折处的垂直高度差为15mm，安装面的厚度统一为6mm，长圆形安装孔的中心距支架端部12mm，R7.5的端部圆弧处理，去除了尖锐的加工毛刺，避免安装调试过程中划伤操作人员或线缆表皮。设计时充分考虑了狭小空间的安装适配性，整体结构没有多余的突出结构，两个安装面的垂直度控制在0.1mm以内，保证传感器安装后检测面与被测工件的平行度要求，CH2X2的倒角处理，去除了机加工产生的锐边，也方便紧固件的顺利导入。在实际设备装配中，这类支架可以直接固定在设备型材、机架立板或者移动滑台的侧面，不需要额外设计转接件，

　　能大幅缩短传感器安装工位的设计周期，适配绝大多数漫反射式、对射式光电传感器以及小型接近开关的安装需求，弯折处的R6圆弧过渡，也能减少应力集中导致的支架断裂风险，在长期往复运动的设备滑台上使用时，能保持足够的结构刚性，不会因为频繁启停的惯性出现安装位置窜动。
