小型螺旋探针式传感探测头结构设计

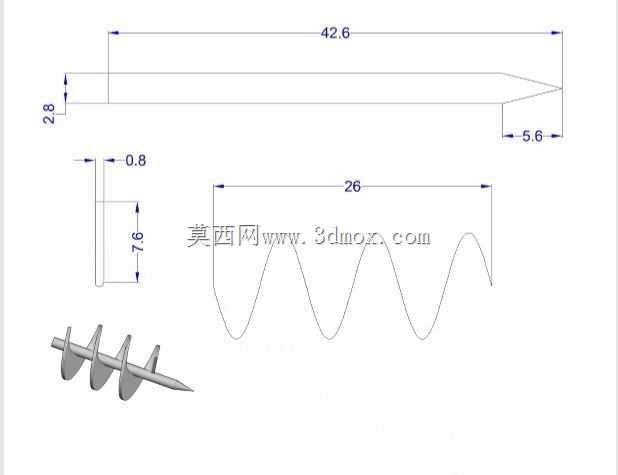

　　这类带螺旋结构的探针式探测头，常被集成在高精度位移检测、物料触探、微小间隙定位的传感单元中，在精密装配工位、岩土触探试验台、薄壁件形变检测场景里承担前端接触式信号触发的核心作用。不同于普通光轴式探针，螺旋段的设计首先解决了小尺寸探针的刚性与行程平衡问题——当探针接触被测物产生轴向位移时，螺旋段可通过自身可控的弹性形变提供稳定的复位力，无需额外加装复位弹簧，大幅压缩了传感端的整体径向尺寸，适配狭小安装空间的检测需求。从结构尺寸来看，整体轴向总长42.6mm，尾部锥段长度5.6mm，锥头设计可减小接触被测面时的侧向滑移概率，提升点接触的定位精度；杆身基础直径2.8mm，属于小直径探测范畴，可伸入窄缝、小孔类结构完成检测动作。

　　螺旋段的设计参数经过匹配校核：螺旋段总长26mm，单圈波形的径向尺寸控制在7.6mm，螺旋丝径0.8mm，该参数组合下，探针轴向受力时的形变线性度较好，不会出现偏载弯折的情况，同时螺旋的导程经过优化，伸缩过程中不会出现径向卡滞，保证触发力的一致性。设计过程中首先要明确探测端的受力边界：常规接触式检测的触发力通常控制在0.2N-1N区间，因此螺旋段的丝径、圈数、螺旋升角都要围绕该受力区间做参数匹配，既要保证接触时探针不会因为刚性过大刮伤被测工件表面，也要避免刚性不足导致探针弯曲形变过大，影响重复定位精度。尾部的光轴段主要承担导向作用，与传感主体的导向孔配合时，配合公差选H7/g6即可保证滑动顺畅，同时控制径向窜动量在0.02mm以内，

　　避免检测过程中探针晃动带来的测量误差。实际应用中，这类探针可替换不同锥角的头部，适配不同材质的被测对象：比如检测软质塑胶件时可换成圆弧头，检测硬质金属件定位点时保留尖头结构，螺旋段的弹性特性也能吸收接触瞬间的冲击载荷，保护后端传感核心元件不受冲击力损坏。安装时需要注意，探针的伸出长度要根据检测行程预留足够的余量，通常预留1-2mm的超程量，避免被测件位置超差时顶弯探针，导向段的长度要至少达到杆径的3倍以上，保证伸缩过程的同轴度。
