轴类传感安装基座结构设计

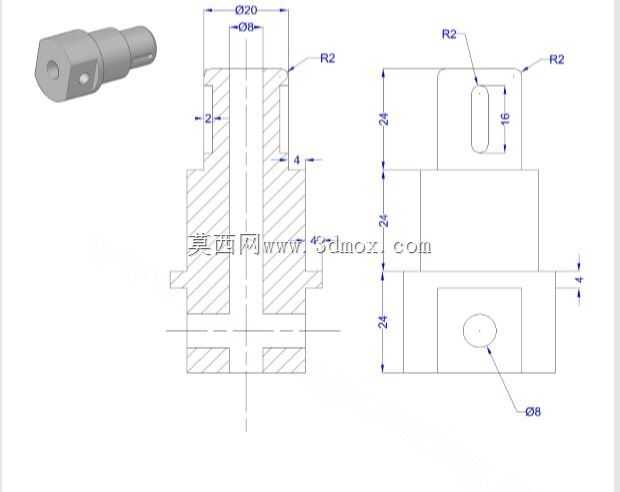

　　这款轴式安装的传感固定构件，主要面向工业检测场景中需要同轴布设传感单元的设备配套使用，常见应用在自动化产线的位置检测工位、液压系统的行程反馈点位、小型工装的到位确认模块中，作为传感元件的承载基体，承担定位、防护、同轴导向的核心作用。从结构设计逻辑来看，整体采用阶梯轴式外形，最大外圆直径为20mm，轴向总长度通过三段24mm的分段尺寸累加形成规整的安装边界，适配直径20mm的标准安装孔位，无需额外扩孔或定制安装座即可完成布设。主体内部设计有直径8mm的轴向通孔，既可以供传感线缆穿过实现内部走线，避免线缆外露被运动部件剐蹭，也可作为导气、导液的通道适配气敏、液敏类传感元件的安装需求。构件侧部设计有直径8mm的径向安装孔，

　　配合R2圆角过渡的方形安装凸台，可通过紧定螺钉完成传感元件的周向固定，防止设备运行过程中传感单元出现周向转动导致检测位置偏移。凸台位置开设的长圆形调节槽长度为16mm，可实现传感元件轴向位置的微调，适配不同检测距离的需求，无需重新加工安装孔即可完成检测位置校准，大幅降低现场调试的工作量。所有棱边位置均做R2圆角处理，既避免热处理及加工过程中出现应力集中导致构件开裂，也能消除安装过程中的锐边划伤风险，同时减少装配时与相邻零件的卡滞问题。从安装适配性来看，阶梯轴的轴肩位置可作为轴向定位基准，安装时直接抵靠在设备安装板的端面即可完成轴向定位，无需额外设计定位挡圈，简化装配流程。内部通孔与外圆的同轴度公差控制在合理范围内，

　　保证穿入的传感元件检测方向与轴体轴线保持一致，避免检测角度偏差带来的测量误差。构件的壁厚设计经过强度校核，在满足轻量化要求的同时，可承受常规工业场景下的振动、冲击载荷，不会因为设备运行的振动出现固定松动的问题。这类结构件在设计时充分考虑了加工工艺性，外圆可通过普通车床一次装夹完成加工，径向孔与调节槽可通过铣床或加工中心一次装夹完成所有侧部特征加工，无需复杂的工装夹具，加工成本可控，适合批量生产配套。在实际选型使用时，可根据配套传感元件的尺寸调整内部通孔与径向孔的直径，也可根据安装空间调整轴向分段尺寸，基础结构的通用性较强，可适配多种不同类型的嵌入式传感元件安装，替换原有定制化的安装座，降低设备的配件维护成本。
