双孔铰接式传感安装固定支座结构

　　这类双孔铰接式固定支座，核心应用场景集中在工业传感检测单元的安装定位环节，常见于自动化生产线的位置传感模块、设备运行状态监测的传感组件配套，也会用于小型工装夹具的铰接连接部位，承担传感元件的承载、角度微调以及与设备主体的连接固定作用。从功能特性来看，支座上方设置的半圆弧贴合面，主要用于匹配圆柱类传感元件的外轮廓，保证安装后元件与支座的贴合度，避免运行过程中出现晃动偏移；下方两个带通孔的铰接耳板，是整个支座的核心受力部位，既可以通过销轴穿过通孔实现与设备机架的铰接连接，允许支座在小角度范围内转动调整，适配不同的检测角度需求，也可以直接穿入螺栓完成刚性固定，满足不同安装场景的固定要求。设计过程中，首先要明确安装边界的尺寸约束，

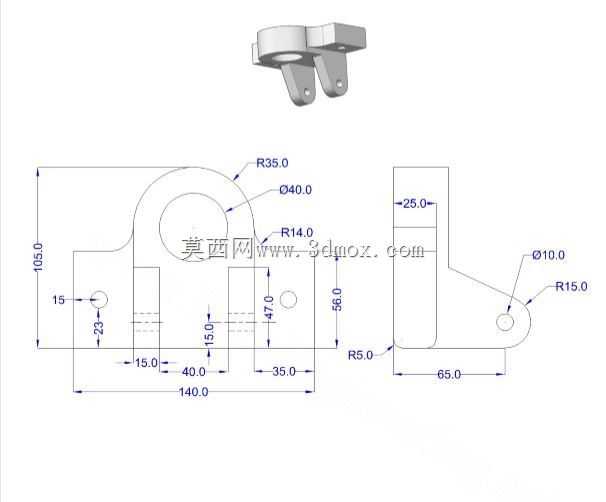

　　整个支座的总长度控制在140mm，总高度方向从底部安装面到顶部圆弧顶点的尺寸为70mm，侧面突出的安装耳总长度为65mm，厚度方向统一为25mm，这些尺寸决定了支座不会占用过多的设备安装空间，适合在紧凑的设备内部布局。尺寸链的排布上，两个铰接孔的中心距设置为40mm，孔中心距离支座底部端面的距离为15mm，这个尺寸是为了匹配标准M10螺栓的安装空间，保证螺栓安装时不会与支座其他结构产生干涉；顶部圆弧采用R35的半径设计，刚好适配直径40mm的圆柱类传感元件的外圆，圆弧侧边设置的R14过渡圆角，是为了消除结构应力集中，避免支座在承受交变载荷时出现应力断裂；侧面突出耳板端部的R5圆角以及直径10mm的通孔，

　　可用于辅助安装传感线缆的固定卡扣，或是作为额外的定位销孔使用。结构细节上，支座左侧端面距离第一个铰接孔中心的尺寸为15mm，孔的沉台深度为23mm，能够容纳螺栓头的沉入，保证安装后支座端面平整，不会出现凸起干涉；右侧耳板与主体连接部位采用R5的圆角过渡，同样是为了优化应力分布，提升结构的抗疲劳强度。实际选型应用时，需要注意两个铰接孔的同轴度公差控制在0.02mm以内，避免销轴安装时出现卡滞，影响铰接转动的顺畅度；顶部圆弧面的表面粗糙度需要达到Ra3.2，保证与传感元件贴合时不会出现间隙，提升安装的稳定性。这类支座的建模过程需要重点关注各个圆角过渡的处理，以及安装孔的位置度约束，所有尺寸都严格按照安装边界的要求设置，既保证结构强度满足承载需求，也不会出现尺寸过大无法安装的问题，同时兼顾了铰接调整和刚性固定两种安装方式的适配性，能够覆盖多数小型工业传感元件的安装固定需求。
