等径三通管路连接件结构设计

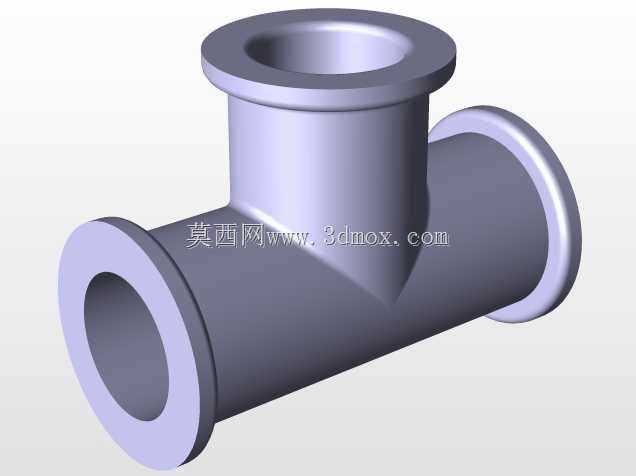

　　这款等径三通结构主要面向低压流体输送管路的分支接驳场景，常见于民用给排水、小型化工支路、气动控制回路以及设备内部冷却管路的布设环节，能够在不额外增加转接接头的前提下，实现主管路向垂直方向的支路分流，减少管路接驳点的泄漏风险。从实际使用需求出发，该三通采用等径通径设计，三个接口的公称通径均为25mm，可直接匹配同规格的管材进行焊接或套接安装，无需做变径处理，适配常规小流量流体输送的压降要求，避免因通径突变造成的局部流阻增大、介质紊流等问题。

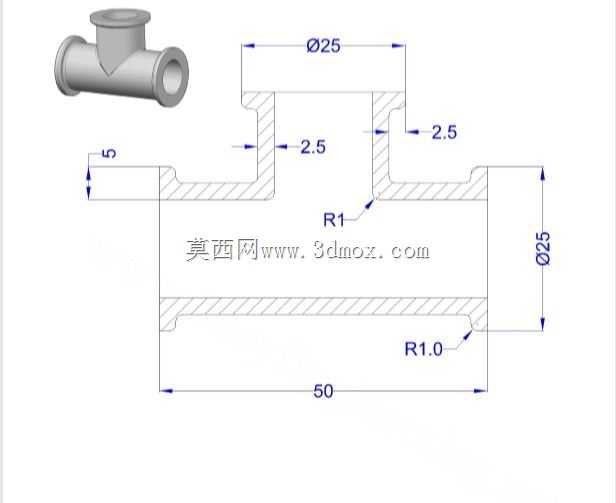

　　设计过程中优先考虑了壁厚的均匀性，整体管壁厚度设定为2.5mm，既能够满足常规1.6MPa以下工作压力的强度要求，也不会因壁厚过大造成材料浪费、整体重量超标，同时给后续的焊接、套丝等二次加工预留了足够的加工余量。在结构转角处，主管路与支路的衔接内侧采用R1的圆角过渡，外侧对应位置做R1.0的圆弧处理，一方面能够消除直角结构带来的应力集中问题，避免管路在承压、受外力震动时出现转角开裂的情况，另一方面圆弧过渡的流道能够减少介质在分流位置的冲击阻力，降低流体噪音与管路震动的传递。

　　整体外形尺寸控制上，主管路总长度为50mm，支路接口的中心高度为25mm，安装时可直接根据该尺寸预留管路安装空间，三个接口的端面均预留了5mm的平直段，方便套接时的定位与密封处理，不会出现接口插入深度不足导致的密封失效问题。建模过程中严格遵循薄壁件的建模逻辑，先绘制流道的中心轨迹，再通过抽壳、倒圆角的方式完成整体结构，保证内壁的光滑过渡，没有建模残留的台阶、棱角，避免介质输送过程中出现杂质积存的问题。这类三通结构在实际选型时，可根据输送介质的特性选择对应材质，若用于给排水场景可选用PP或PVC材质注塑成型，若用于气动回路或高压输水场景可选用不锈钢或黄铜材质机加工成型，结构本身的尺寸参数可直接适配不同材质的加工工艺要求，不需要做额外的结构调整。安装时需注意三个接口的同轴度偏差控制，避免强行对接造成的结构内应力，长期使用过程中可定期检查转角位置的壁厚变化，防止因介质冲刷造成的局部壁厚减薄影响承压能力。
