斜向铰接式传感安装固定支座结构

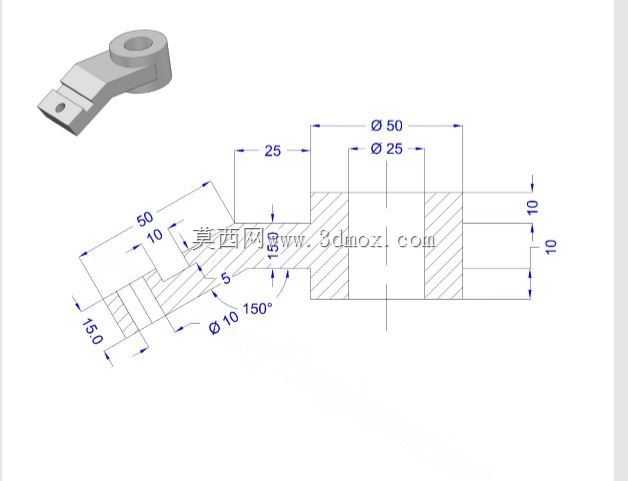

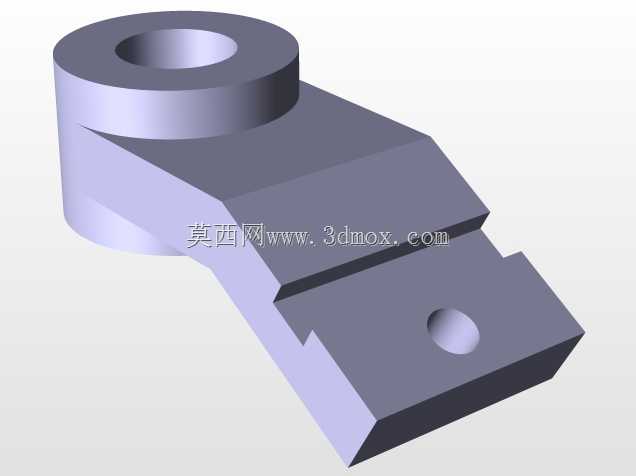

　　该零件属于传感检测单元的配套安装固定构件，主要应用在工业自动化产线的位置检测、角度反馈工位，以及小型工装夹具的传感定位场景中，用来为接触式或非接触式传感元件提供稳定的安装基准，同时通过自身的斜向铰接结构适配不同角度的安装面，补偿装配过程中产生的位置偏差，避免传感元件因安装对位不准出现检测信号漂移、触发失效的问题。从结构设计逻辑来看，零件整体分为两个功能段，一端为带通孔的圆柱铰接端，内孔直径25mm，外圆直径50mm，可穿入铰接销轴实现支座整体的角度微调，两段圆柱凸台各预留10mm的轴向长度，保证销轴装配后有足够的支撑面，降低铰接转动时的径向晃动量；另一端为斜向延伸的安装臂，与铰接端轴线呈150°夹角，臂身总长50mm，

　　靠近末端位置开设直径10mm的传感安装孔，孔位距离臂端10mm，安装臂与铰接端的过渡位置做了5mm的圆角处理，减少应力集中，避免长期受振动载荷出现根部断裂的问题。设计时特意将安装臂的截面做了等强度优化，靠近铰接端的位置厚度更大，向安装端逐步平滑过渡，在保证整体结构刚性的前提下尽可能减少零件自重，降低铰接端的转动负载。安装边界方面，铰接端的轴向总长度为25mm，安装臂完全展开后，从铰接端中心到安装孔中心的直线距离为50mm，装配时需要预留至少60mm的回转空间，避免角度调整时与周边设备构件发生干涉。这类支座在实际使用中，通常会配合锁紧螺母固定铰接销轴的角度，调整到位后即可锁死位置，为传感元件提供稳定的支撑，相比直柄式固定支座，

　　这种斜向结构可以避开设备上的管线、凸台等障碍物，在紧凑的设备内部空间里完成传感元件的布设，不需要额外增加转接板件，减少装配环节的零件数量，也能降低整体的装配累积误差。零件的铰接孔与安装孔都做了同轴度公差约束，保证销轴穿入后转动顺畅，传感元件装入后无偏斜，检测面可以正对被测工件，保证检测精度的稳定性。
