L型直角传感器安装固定支架结构

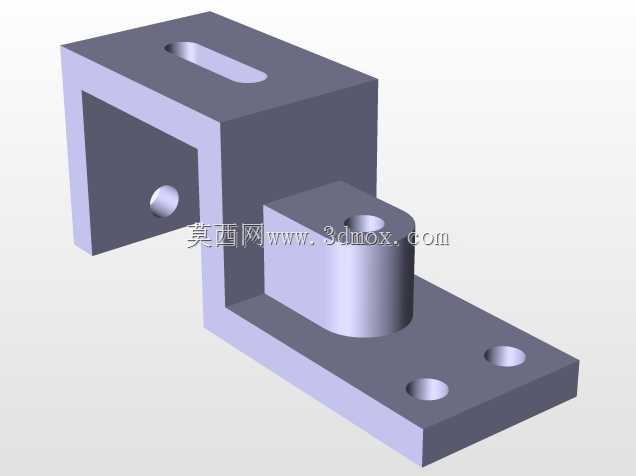

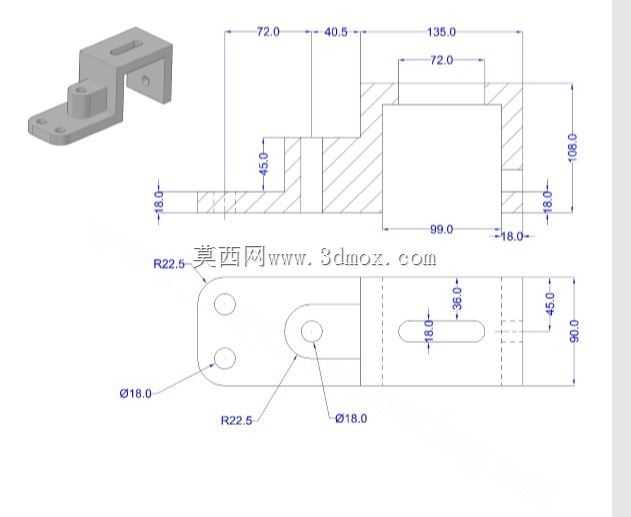

　　这款L型直角结构的安装固定件，主要面向工业传感检测场景的安装需求，在自动化产线的工位检测、设备限位触发、位置信号反馈环节中，承担传感器的承载、定位与固定作用，能将光电、接近类传感器稳定安装在设备机架、工装台板的立面或平面位置，避免检测过程中因设备振动、物料剐蹭导致的传感器移位，保障检测信号的稳定输出。从结构设计来看，整体采用一体化折弯成型的L型布局，垂直折弯的两个安装面分别对应设备侧固定与传感器承载功能，水平安装面设置了两处直径18mm的通孔与一处R22.5的圆弧过渡端头，端头处的两个安装孔可适配M16规格的紧固件，实现与设备安装基面的牢固锁附，长圆形的腰型调节孔预留了18mm的调节余量，安装时可沿腰孔长度方向微调固定位置，

　　抵消安装基面的加工误差，降低现场安装的对位难度。垂直承载面的高度为108mm，设置有内凹的传感器安装腔，腔体内部净宽99mm、净高72mm，可容纳外形尺寸匹配的方形传感器，腔体侧壁预留的安装孔位可直接穿设紧固件锁紧传感器本体，无需额外加装转接板。整体结构的水平段总长度为247.5mm，垂直段总高度为153mm，水平安装面的厚度为18mm，垂直承载面的侧壁厚度同样为18mm，折弯处的R22.5圆角过渡有效降低了折弯成型时的应力集中，提升结构整体的抗形变能力。在实际选型应用中，这类固定支架可直接替换现场焊接的简易安装座，统一的安装尺寸能减少现场非标加工的工作量，安装时先通过水平段的腰型孔预固定在设备基面，调整好检测位置后再锁紧紧固件，

　　随后将传感器嵌入垂直段的安装腔，调整检测方向后锁紧侧壁固定螺丝即可完成装配，结构上的加强筋设计在垂直面与水平面的衔接位置，可承载重量在2kg以内的检测类元件，在常规工业环境的振动工况下不会出现安装面变形、传感器下沉偏移的问题，适配大部分工业现场的通用传感器安装需求，无需额外定制特殊转接结构。
