回转对称曲面瓶体结构三维数模

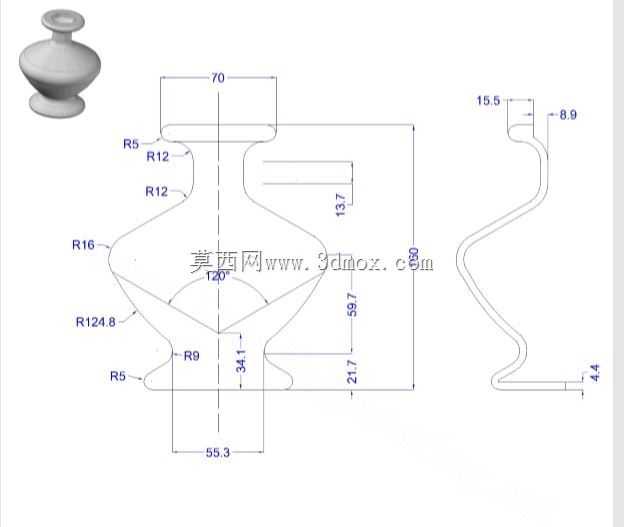

　　该回转类薄壁曲面构件整体采用中心对称结构设计，主体轮廓通过多段圆弧平滑衔接成型，从顶部瓶口到底部底座依次完成不同曲率段的过渡，避免截面突变带来的应力集中问题，同时保证外观曲面的流畅性。顶部瓶口直径为70mm，瓶口位置设置R5与R12两段衔接圆弧，完成瓶口直段到瓶身颈部的平滑过渡，颈部同样采用R12圆弧过渡到瓶身最大轮廓处，瓶身最大回转半径对应R16圆弧，该段为构件整体最宽位置，120度锥角段衔接瓶身主体与下部收窄结构，锥面与下部直段通过R124.8大圆弧平滑过渡，下部收窄位置设置R9与R5圆弧完成到底座的衔接，整体高度方向各段尺寸依次标注，底部安装底座直径为55.3mm，可直接放置于水平支撑面，也可通过配套卡箍完成固定安装。

　　壁厚方向采用均匀薄壁设计，单侧壁厚为8.9mm，壁厚偏差控制在合理范围内，避免注塑或吹塑成型过程中出现缩痕、缺料等缺陷，曲面过渡位置无锐角棱边，成型后无需额外打磨处理即可满足外观要求。该类构件可应用于实验试剂存储、小型流体缓冲、教学建模演示等场景，作为流体通路中的缓冲腔体时，内部平滑曲面可减少流体滞留死角，降低介质残留风险；作为教学演示模型时，清晰的多段圆弧回转结构可帮助初学者掌握旋转凸台、曲面放样等建模操作的要点，理解不同曲率衔接对曲面质量的影响。建模过程中优先采用旋转凸台作为基础特征，先绘制半侧轮廓草图，标注各段圆弧半径与定位尺寸，保证草图完全约束后完成主体旋转，再通过抽壳特征完成均匀壁厚的生成，

　　最后对瓶口与底座边缘做微小圆角处理，避免锐边划伤。安装边界方面，底部55.3mm直径的支撑面可适配常规口径的固定支架，整体最大外轮廓宽度不超过80mm，安装时预留10mm以上的周边操作空间即可完成装配，侧面无外凸结构，可紧密排列放置，节省存储空间。
