管道夹持式传感器安装固定支座结构

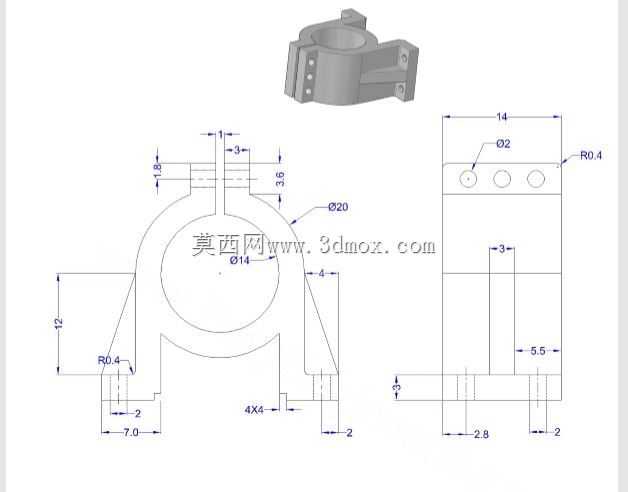

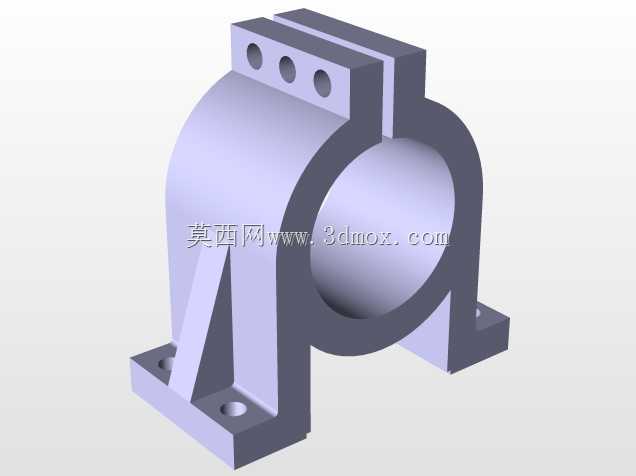

　　该结构为管道类传感器配套的安装固定支座，主要应用于工业流体管路、气动液压回路的传感器加装场景，可适配外径匹配的圆形管道式传感器，为传感器提供稳定的安装定位与受力支撑，避免设备运行过程中传感器受管路振动、介质冲击出现移位、松脱问题，保障检测信号的稳定输出。从结构设计来看，主体采用半包围C型夹持腔作为核心承载区域，腔体圆弧面与传感器圆柱外壳完全贴合，接触面积充足，可均匀分散传感器自身重量与运行过程中的附加载荷，避免局部应力集中导致的结构变形。上部设置带安装孔的凸台结构，可通过紧固件实现夹持腔的锁紧调节，适配一定公差范围内的传感器外径，降低零件加工精度要求，提升装配容错率。底部采用双侧带安装孔的法兰式安装脚，

　　安装脚与主体夹持腔之间设置三角形加强筋，筋板同时连接夹持腔侧壁与安装脚平面，可大幅提升支座整体的抗扭、抗弯刚度，在管路存在小幅振动的工况下，仍能保持安装位置精度，不会出现支座变形导致的传感器偏移。设计过程中充分考虑了现场安装的操作空间，上部锁紧孔的位置预留了足够的扳手操作间隙，底部安装孔采用沉孔设计，紧固件安装后不会突出安装平面，保证支座与安装基面完全贴合，避免安装后出现倾斜。安装边界方面，底部两个安装脚的孔位间距符合常规工业安装面板的预留孔位标准，无需额外打孔适配即可直接安装在现有设备支架、管路固定板上；夹持腔的轴向长度经过匹配计算，既可以保证对传感器的包裹支撑长度足够，避免传感器悬臂过长产生晃动，

　　又不会遮挡传感器的检测端面与接线部位，不会影响传感器的正常检测功能与接线操作。整体结构采用一体化成型思路，无多余可拆卸部件，减少了装配环节的累积误差，同时结构受力路径清晰，载荷从上部夹持腔经加强筋传递到底部安装基面，各部位壁厚均匀，不会出现铸造或注塑过程中的缩孔、缺料问题，适合批量加工生产。在实际设备配套中，这类支座可直接替换同规格的传感器安装支架，无需改动原有设备的安装布局，适配流体压力检测、流量监测、温度传感等多种圆柱外形的管道式传感器安装需求，在自动化生产线、液压站、流体输送管路等场景中均可使用。
