带锥尖定位结构的传感安装基座

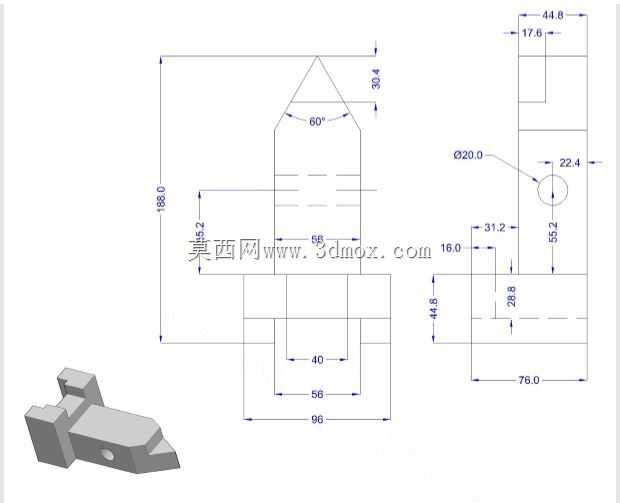

　　这类带锥尖定位结构的安装基座，多配套在工业传感检测工位上，承担传感器本体的定位、承载与安装固定作用，常见于自动化产线的位置检测、工件到位触发、尺寸偏差检测环节，也会用在工装夹具的定位反馈点位上，替代一体式传感支架，降低传感元件的更换维护成本。从结构设计来看，顶部60度锥尖结构是核心定位基准，锥尖高度30.4mm，锥段与下方柱体平滑过渡，能在工件接触时快速找准对中位置，避免传感触发时出现偏载滑移，保证检测触发的位置一致性。柱体段预留直径20mm的横向通孔，孔中心距基座底部安装面高度55.2mm，这个孔既可以穿装传感元件的线缆，也能作为销孔穿装定位销，实现基座与安装面的二次定位，防止长期受振动出现位置偏移。

　　下方的安装底座采用阶梯式凸台结构，总宽度96mm，底座上设置两处宽度40mm的内凹卡槽，卡槽间距56mm，刚好适配常规工业铝型材的T型槽安装尺寸，不需要额外加工转接板，直接用T型螺栓就能完成基座固定，安装边界清晰，不会和周边的管线、其他工装结构产生干涉。整体总高度188mm，右侧视图标注的总宽度76mm，侧面凸台宽度44.8mm，凸台上的窄边宽度17.6mm，这些尺寸都经过公差匹配，保证安装后传感元件的检测面刚好对准待检测工件的运行路径，不会出现检测盲区。设计时特意将底座做了加厚处理，厚度方向尺寸44.8mm，能抵消设备运行时的振动传导，避免传感元件因为共振出现误触发信号，锥尖部分做了圆弧过渡处理，减少工件接触时的硬碰撞磨损，

　　延长基座的使用寿命。在实际选型使用时，需要注意安装面的平面度要控制在0.1mm以内，穿装固定螺栓时要对称锁紧，避免基座出现倾斜，导致锥尖定位基准偏移，影响检测精度；横向穿线孔的边缘做了倒角处理，穿装线缆时不会划伤线缆外皮，适配常规直径6-12mm的传感线缆穿装需求。
