带安装底座铰接式传感器支撑固定座

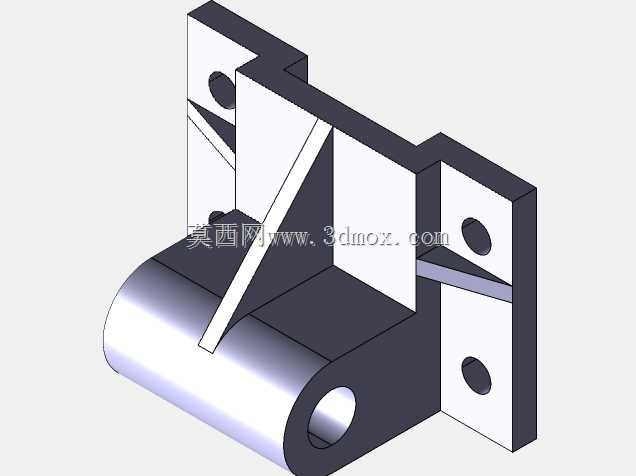

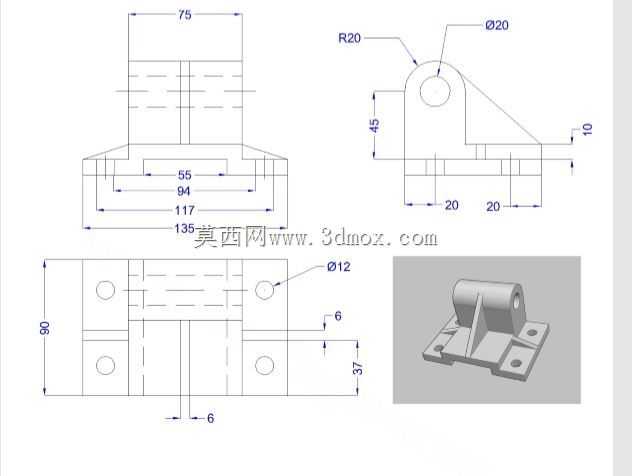

　　这款铰接式支撑固定座，主要用于工业检测场景中传感器的安装定位，可适配光电式、接近式等多种外置检测元件，在自动化生产线的工件到位检测、位移监测工位，以及小型设备的姿态反馈单元中都能适用，能为检测元件提供稳定的安装基准，同时预留的铰接孔位可配合销轴实现检测角度的小范围调整，满足不同安装工况下的检测角度需求。从结构设计来看，整体采用一体化折弯加筋的结构形式，底部为带四个安装孔的法兰式底座，底座总长度135mm、宽度80mm，四个Φ12的安装孔对称分布，孔位距底座边缘的边距为6mm，安装时可直接通过M10螺栓固定在设备型材板面或安装支架上，无需额外加工转接板，能有效缩减现场安装的调整工时。上部的铰接耳板做了R20的圆弧过渡处理，

　　耳板中心开设Φ20的铰接通孔，孔中心距底座安装面的垂直高度为45mm，耳板与底座之间设置三角形加强筋，筋板厚度与主体壁厚保持一致，可抵消检测元件工作时产生的振动载荷，避免长期使用后出现耳板变形、检测位置偏移的问题。设计过程中优先考虑了安装兼容性，底座上方的凸台部分宽度75mm，下部衔接段的宽度尺寸从55mm逐步过渡到94mm，既保证了与上部铰接结构的连接强度，也不会占用过多周边安装空间，底座侧边距最外侧安装孔的尺寸为37mm，可适配相邻安装位间距不小于40mm的密集排布场景。铰接孔的加工精度按H7级公差预留，与标准销轴配合时转动阻尼适中，调整完角度后通过侧面的紧定螺钉即可锁止固定，不会在设备运行振动下出现角度滑移。

　　整体结构没有冗余的设计特征，所有壁厚均匀，适合采用铸造或整块型材铣削加工，加工过程中仅需保证底座安装面的平面度、铰接孔与安装面的平行度即可满足使用要求，不需要复杂的二次加工工序，能有效控制加工成本。在实际使用中，这类固定座常搭配漫反射光电传感器使用，安装在输送线侧方的支架上，通过调整铰接角度可适配不同高度的工件检测需求，加强筋的设计能有效抵消输送线运行带来的持续振动，保证传感器检测距离的稳定性，避免出现误触发、漏检测的情况，相比无加强筋的薄板折弯支座，抗疲劳寿命可提升三倍以上，适合在长期连续运行的工业设备上使用。
