弯角式传感安装固定支架结构设计

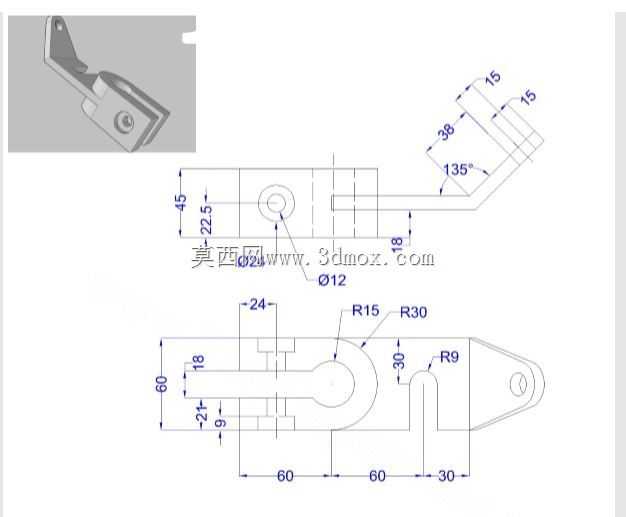

　　这款弯角结构的安装支架，主要面向工业传感检测场景的固定需求设计，在自动化产线的工件到位检测、设备运行位置反馈、工装夹具的状态确认环节都能适配使用，区别于常规直片式安装支架，135度的弯折角度设计，能够避开安装面的凸起结构、管线排布区域，让传感器的检测端可以精准对准待检测位置，不需要额外加装垫高块或者转接板，减少现场安装的调整工作量。从结构尺寸来看，支架底部的平直安装段总长度为60mm，上面预留了直径12mm的主安装孔，孔位距离侧边的定位尺寸为22.5mm，安装时可以配合M10或者M12的螺栓完成固定，底部段的总宽度为24mm，厚度方向的尺寸适配常规传感器安装座的夹持范围，不需要额外定制夹块。弯折后的延伸段长度为38mm，

　　末端的安装面宽度15mm，上面预留的传感器安装孔位，能够匹配主流的圆柱型、方块型小型传感器的安装孔距，延伸段上的R15、R30圆弧过渡结构，不是单纯的外观造型设计，一方面是为了降低弯折处的应力集中，避免设备长期运行产生的振动导致支架根部出现疲劳断裂，另一方面圆弧过渡的结构不会和周边的运动部件产生尖锐棱角的剐蹭，减少设备运行过程中的干涉风险。支架上的R9让位槽设计，是为了适配安装位置附近的圆柱型构件、管线接头，安装时不需要对周边原有结构做切割改动，直接卡入让位位置就能完成定位，降低现场改造的施工量。整个支架的安装边界需要注意，从底部安装面到弯折末端检测面的垂直高度差为18mm，水平方向的总伸出长度为150mm，

　　选型时需要确认安装位置周边的预留空间，避免支架伸出后和运动的工件、传送带产生碰撞。在实际使用场景中，这类支架常被用在输送带两侧的物料检测工位，固定光电式或者接近式传感器，因为产线运行时存在持续振动，支架的弯折角度和圆弧过渡结构能够更好的分散振动应力，避免长期使用后支架变形导致传感器检测位置偏移，减少设备的误触发概率。另外支架末端的收窄结构，能够伸入到设备的狭窄缝隙中完成检测，比如工装夹具的开合位置、传动链条的运行位置，这些空间狭小的区域，常规的宽型支架无法伸入，这款收窄设计的支架刚好可以适配这类安装空间受限的场景。设计过程中没有采用多余的加强筋结构，是因为这类小型传感支架的负载极低，仅需要承载传感器本身的重量，去掉加强筋一方面可以减少加工工序，降低制造成本，另一方面也能避免加强筋位置积灰、积油污，方便日常设备维护时的清洁工作，在油污、粉尘较多的加工车间场景下，平整的表面更容易擦拭清理，不会残留杂物影响支架的安装精度。
