90度弯管法兰连接接头结构设计

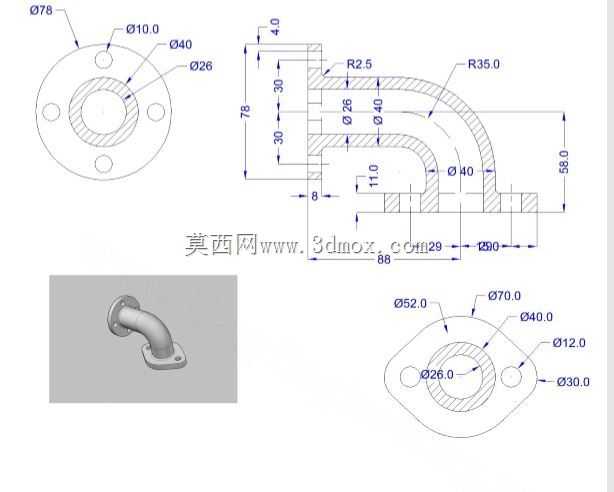

　　该弯管接头主要应用于工业管路系统的转向连接场景，常见于液压管路、气动输送管路、低压流体输送管线的布设环节，可在有限安装空间内完成管路90度方向的转向衔接，避免管路硬弯折造成的通径缩减、流阻陡增问题，同时两端法兰结构可实现与对应管路、阀件、设备接口的快速对接与密封，降低管路布设的装配难度。从结构设计逻辑来看，整体采用一体式弯管成型思路，弯管段曲率半径设置为35mm，既保证了流体转向时的流道顺滑，减少介质流经时的局部压力损失，也避免了曲率过小导致的管路应力集中问题，适配常规低压流体、压缩气体等介质的输送需求。两端的连接法兰采用对称式安装孔布局，其中一端法兰外径78mm，端面均布4个直径10mm的安装通孔，中心通径26mm，

　　法兰端面与管段衔接处设置R2.5的过渡圆角，消除直角衔接的应力集中点，提升结构抗疲劳强度；另一端法兰外径70mm，端面同样均布4个直径12mm的安装通孔，中心通径与弯管段保持一致，法兰厚度设置为8mm，可满足常规螺栓锁紧的受力需求，不会出现法兰受压变形导致的密封失效问题。安装边界方面，该弯管接头整体安装高度为78mm，横向安装跨度为88mm，弯管段外侧最大轮廓距离中心轴线的距离为40mm，安装时需预留对应尺寸的操作空间，保证螺栓锁紧工具的操作余量，同时法兰端面的密封面为平面结构，可适配橡胶密封垫、金属缠绕垫等常规密封件，满足不同压力等级、不同介质工况的密封需求。结构细节上，弯管段的壁厚设置均匀，内外壁曲率保持一致，

　　避免壁厚不均导致的成型缺陷、承压能力差异问题，法兰与管段的衔接位置做了加厚处理，抵消管路装配时的侧向弯矩影响，提升整体结构的刚性，在管路存在轻微振动的工况下也能保持连接稳定性，不会出现衔接位置开裂、泄漏的问题。在实际选型应用中，该类弯管接头可根据输送介质的特性匹配对应材质，常规工况下采用碳钢、不锈钢材质即可满足使用需求，安装时只需将两端法兰与对接件的安装孔对齐，放入密封垫后穿入螺栓对称锁紧即可完成装配，后期维护拆卸也较为便捷，无需对整段管路进行切割改动，可快速完成接头的更换作业。
