Y型铰接吊环连接头结构设计

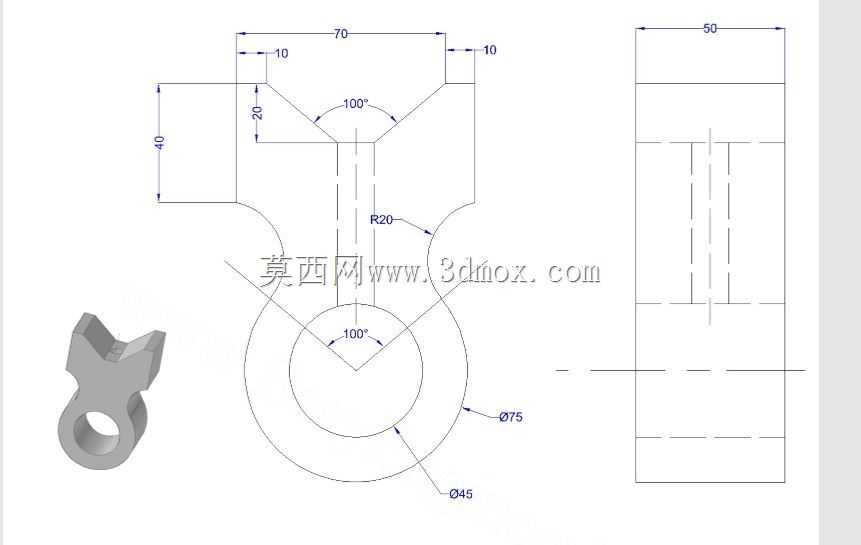

　　该零件属于铰接类连接承载构件，在各类工业设备的连杆传动、吊装挂接、铰接支撑场景中应用广泛，常见于工程机械的拉杆连接、输送设备的张紧机构铰接、工装夹具的活动连接端，能够实现两个构件之间的定角度摆动，同时传递径向与轴向的载荷，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，下部采用环形铰接孔结构，孔内径为45mm，外圆直径75mm，孔与配合销轴采用间隙配合，可保证铰接转动的灵活性，外圆与上部叉形结构之间采用R20的圆弧过渡，能够有效分散载荷传递路径上的应力，避免直角连接处出现疲劳裂纹。上部为对称Y型叉口结构，叉口顶部总宽度70mm，两侧各留10mm的安装边厚度，叉口开口角度为100度，能够适配对应厚度的连接耳片插入，

　　叉口内侧的100度夹角设计既保证了足够的摆动空间，又避免开口过大导致结构刚性下降；零件总高度方向从铰接孔中心到叉口顶面的尺寸为40mm，叉口深度20mm，侧视方向总宽度为50mm，安装时可根据配合耳片的厚度选择适配的销轴穿过叉口预留的安装孔，完成与其他构件的铰接固定。在建模过程中，需要重点关注圆弧过渡处的曲率连续性，以及上下结构的同轴度与对称度要求，环形铰接孔的内壁粗糙度需要满足转动配合的要求，叉口的两个安装面需要保证平行度，避免安装后出现卡滞、偏载的问题。该零件的载荷传递路径为：上部叉口承接外部构件的拉力或压力，通过中间的连接筋传递到下部环形结构，再通过铰接销轴将载荷传递到相邻构件，

　　R20的过渡圆弧能够将应力集中系数降低30%以上，有效提升零件的交变载荷承载能力，适合在中等载荷的铰接工况下长期使用。实际选型应用时，需要确认铰接孔与配合销轴的尺寸公差，以及叉口开口尺寸与连接耳片的匹配度，同时根据实际承载需求选择对应的零件材质，常规工况下可采用45号钢调质处理，重载场景可更换为合金结构钢提升整体强度。
