折弯型传感器安装固定支架结构设计

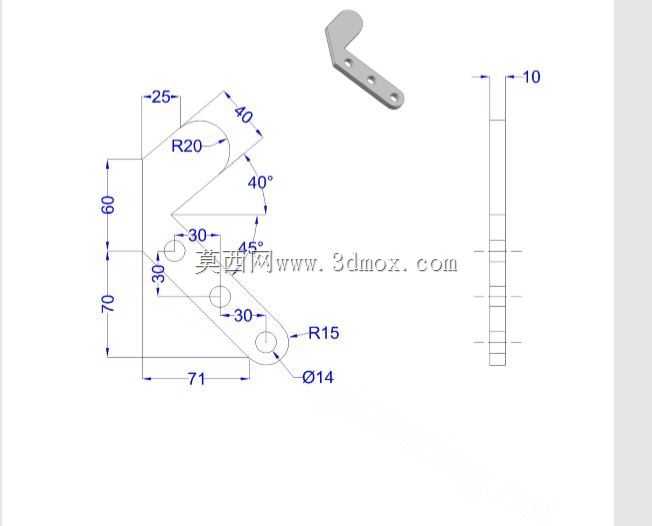

　　这款折弯成型的支架构件，主要用于工业现场各类传感器的安装固定场景，在自动化生产线、检测工位、设备外围传感布局中都能适配使用，能够为光电、接近类等小型传感器提供稳定的安装支撑，避免传感器在设备运行振动中出现位置偏移，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用单块板材折弯成型，没有额外的拼接焊接工序，加工工序简单，批量生产时成本可控，折弯角度经过精准核算，其中一处40度斜向折弯、一处45度折角，能够让安装后的传感器检测端避开设备主体的结构干涉，适配狭窄安装空间内的检测点位布局，不需要额外增加转接件就能调整传感器的朝向角度。构件的尺寸边界经过严格校核，整体纵向总长度为130毫米，底部平直段长度71毫米，

　　上部圆弧端头采用R20的圆弧过渡，避免尖锐边角在安装调试过程中划伤操作人员，也能减少安装时与周边线缆、管线的剐蹭风险。上部端头处设置的25毫米直段，搭配三个等距排布的安装孔，可适配不同规格的传感器安装孔距，安装时可根据实际检测需求微调传感器的前后位置，调整余量充足。下部平直段末端设置R15的圆弧过渡，搭配直径14毫米的主固定孔，可通过螺栓将支架整体锁紧在设备型材、安装基板上，旁边设置的两个直径30毫米间距的辅助定位孔，能够在安装时插入定位销，防止支架在长期受振动影响下出现绕主固定螺栓转动的问题，保障安装位置的长期稳定性。构件整体厚度为10毫米，板材厚度选型兼顾了结构强度与轻量化需求，在设备运行产生持续振动的工况下，

　　不会出现板材形变导致的检测位置偏移，同时不会给安装基座带来过大的负重。折弯处的内圆角设置为R30，能够减少折弯加工时的应力集中，避免板材在折弯过程中出现开裂问题，提升成品率，同时也能提升构件整体的抗疲劳强度，在长期受交变载荷的工况下延长使用寿命。在实际选型使用时，可根据现场安装空间的限制，直接替换原有直型安装支架，不需要对原有设备的安装基面做额外改造，主固定孔的位置与常规传感器支架的安装孔位兼容，能够实现快速换装，减少设备调试的停机时间。支架表面没有多余的凸起结构，所有边角都做了倒钝处理，在设备维护、点位调整时操作更安全，不会勾挂工作服或者维修工具。
