输送机侧导向夹紧安装固定支架结构

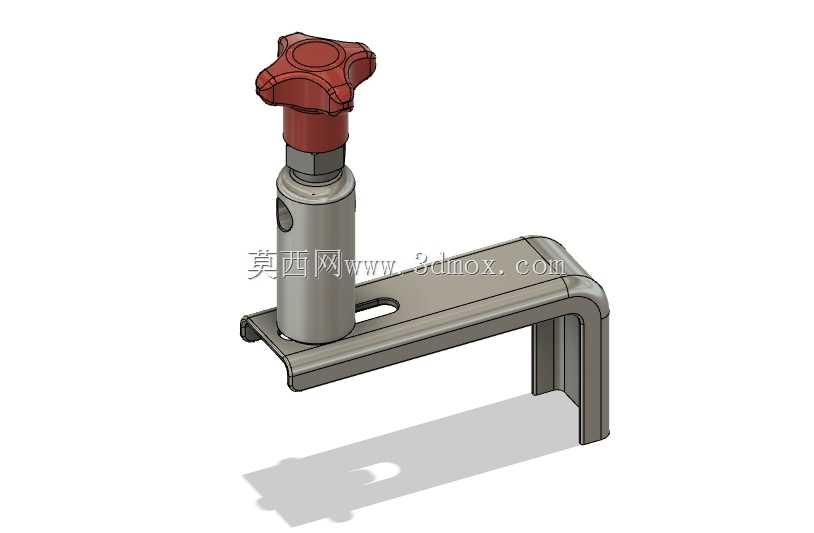

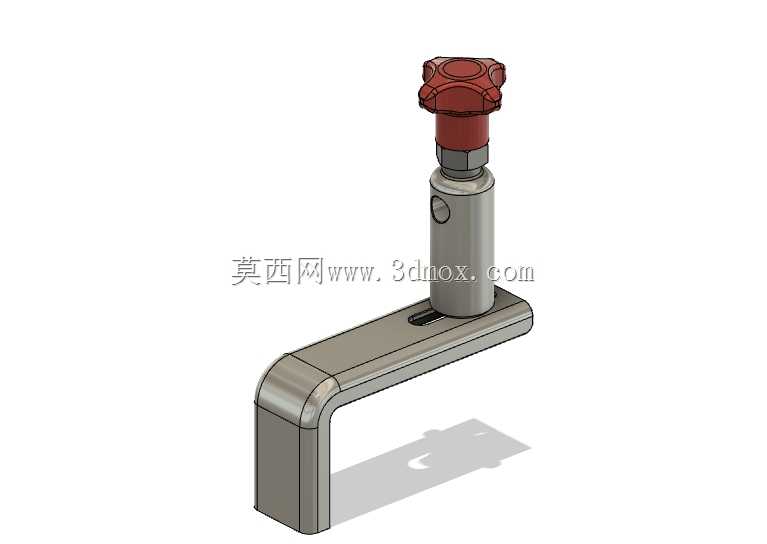

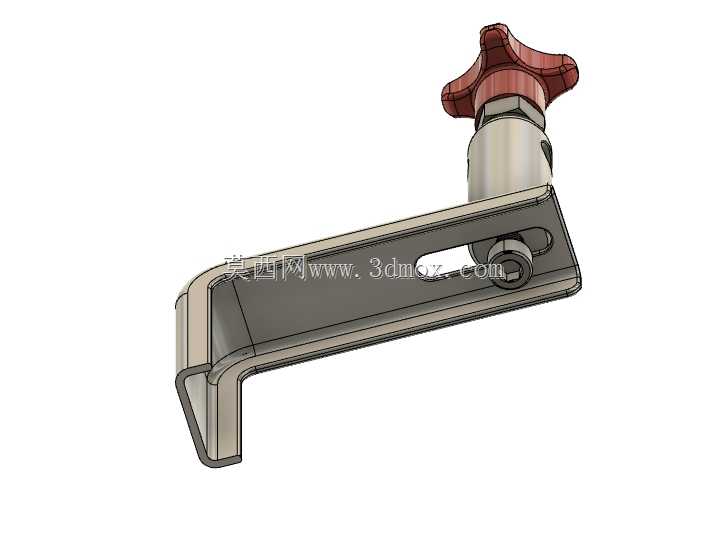

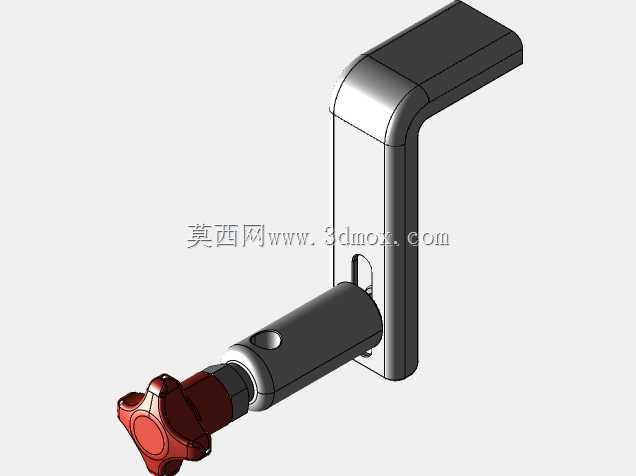

　　在物流分拣、包装产线、轻型物料输送的工位段，侧导向夹紧支架是保障输送路径规整、避免物料偏斜卡滞的核心辅助构件，这类支架多安装在输送机机架的侧边型材上，针对不同宽度的输送物料提供侧向定位与可调式夹紧限位，尤其适配盒类、小型工装板、规则块状物料的输送导向场景，替代传统固定式侧挡边无法灵活调整的缺陷。这款支架主体采用折弯成型的C型安装座结构，安装座底面预留长条形腰型孔，可适配输送机机架上不同孔距的安装点位，安装时无需额外扩孔，仅需通过T型螺栓配合螺母即可完成固定，腰型孔的调节行程覆盖常规轻型输送机侧挡的调整范围，能适配100-300mm宽度区间的物料导向需求，安装座的折弯圆角做了R3的过渡处理，避免应力集中导致的长期受力开裂，

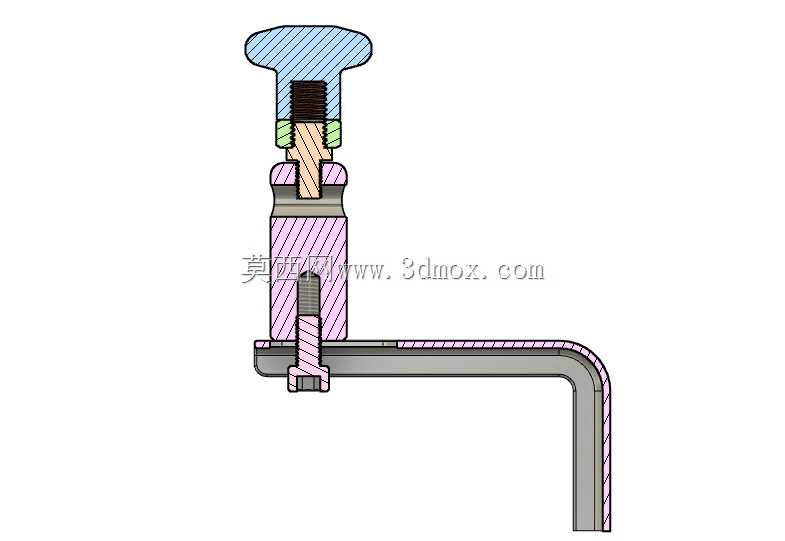

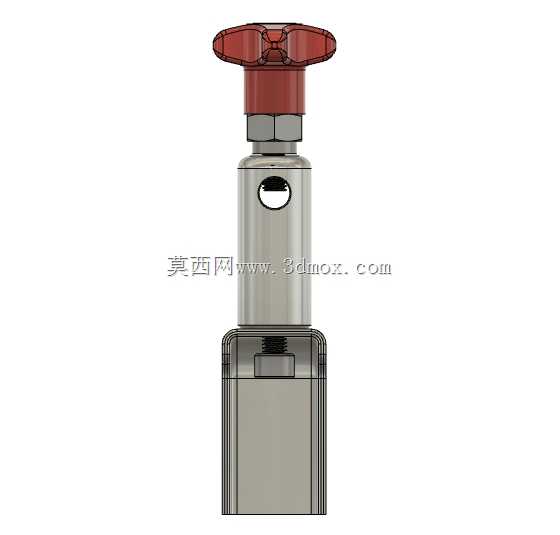

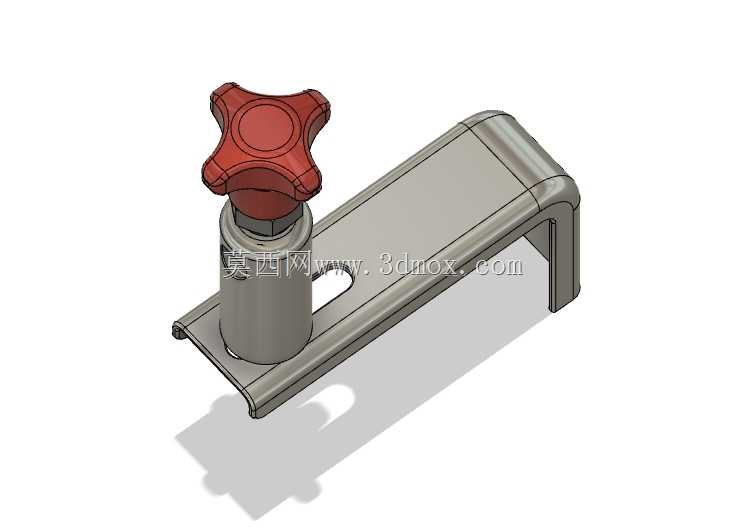

　　整体安装座的厚度适配常规40系列铝型材或3mm厚钢板机架的安装边界，突出机架侧面的安装高度控制在60mm以内，不会干涉输送面上方的物料通行。支架上部集成的星形旋钮夹紧组件，采用螺纹进给的夹紧方式，旋钮表面做了防滑的星形凸棱结构，操作人员无需额外工具即可徒手完成夹紧力调整，旋钮下方的导向柱采用间隙配合的方式嵌入安装座的导向孔内，导向柱的行程为25mm，可根据物料的实际侧边位置调整伸出长度，导向柱端面做了平面处理，与物料侧边接触时不会刮伤物料表面，针对表面易划伤的包装类物料，还可在端面粘贴聚氨酯缓冲垫进一步降低接触损伤。从设计逻辑来看，这款支架没有采用复杂的焊接结构，主体安装座为一体折弯成型，减少了焊接变形带来的装配误差，

　　夹紧组件与安装座采用分体式装配结构，后期维护时仅需更换磨损的螺纹件或旋钮即可，无需整体更换支架，降低产线维护成本。安装座的侧边做了翻边强化处理，在夹紧受力时不会出现侧边变形翘曲的问题，整体结构的受力路径清晰：操作人员施加在旋钮上的扭矩转化为导向柱的轴向顶紧力，力通过导向柱传递到物料侧边，反向作用力通过安装座的腰型孔连接点传递到输送机机架，整个受力路径无多余结构件，力传递效率高，长期使用不会出现松动移位。在实际产线布局中，这类支架通常成对布置在输送机的两侧，根据物料的长度间隔300-500mm布置一组，即可形成连续的侧向导向通道，针对需要临时调整输送宽度的多规格物料共线生产场景，无需拆卸支架即可快速调整导向位置，相比传统的螺栓固定式侧挡，调整效率提升60%以上，同时支架整体突出机架的尺寸较小，不会占用产线两侧的操作空间，适配紧凑布局的车间产线安装需求。
