重载型辊筒输送线结构设计方案

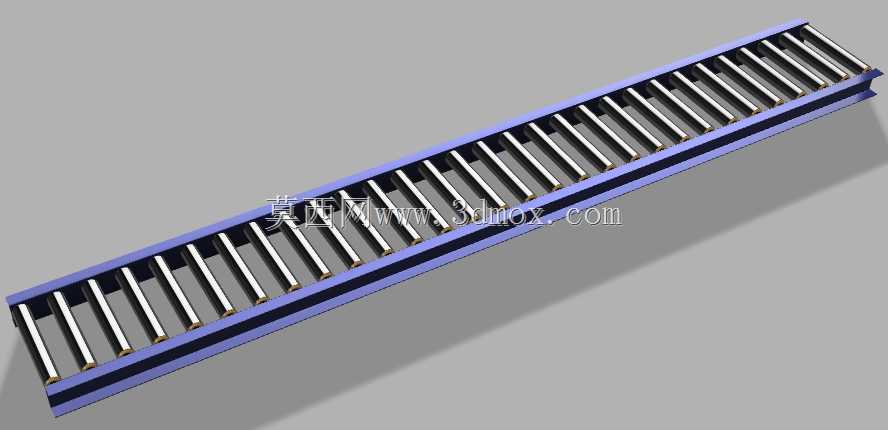

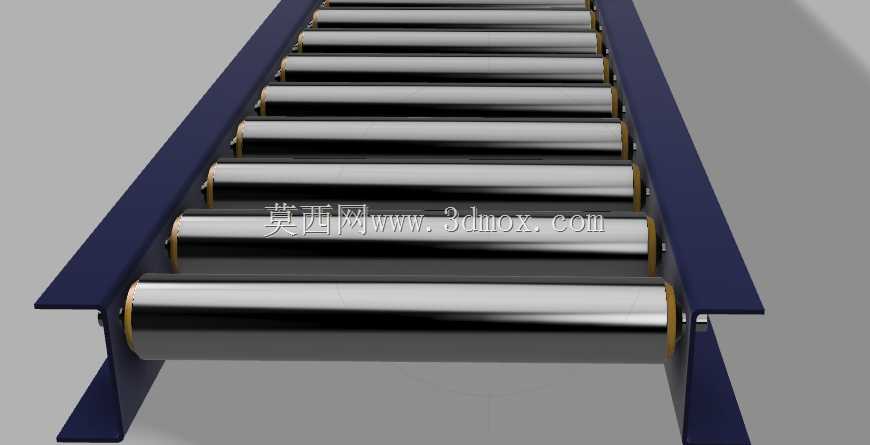

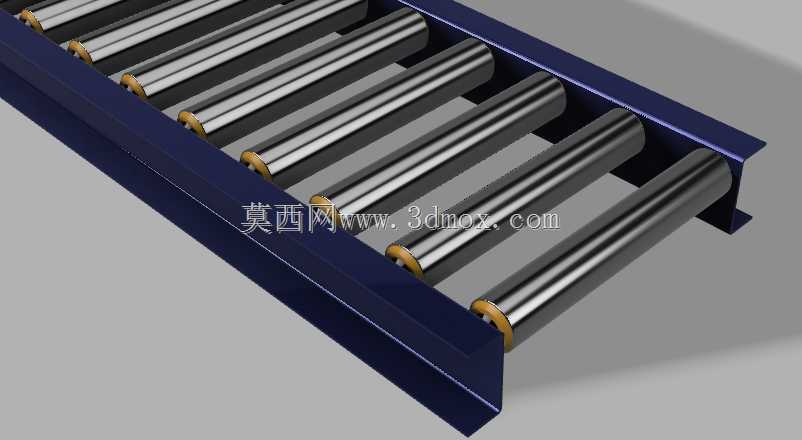

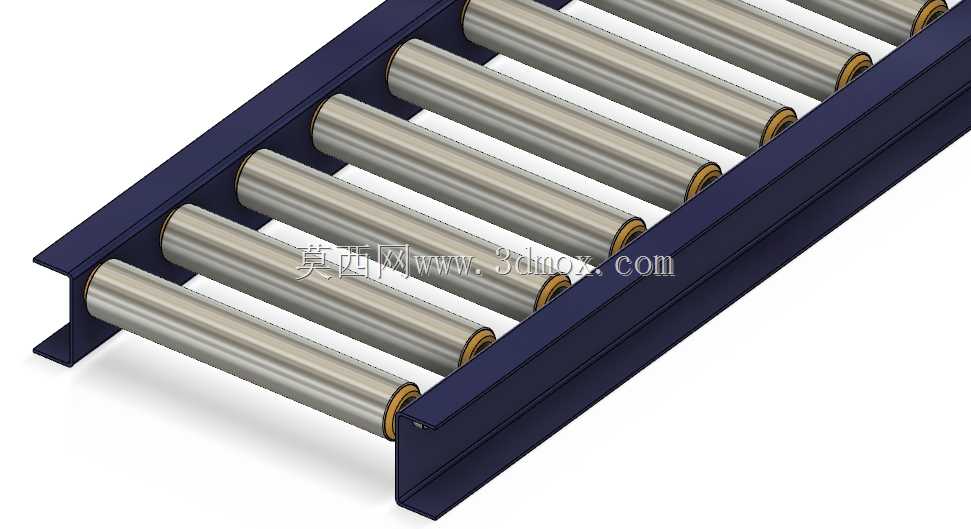

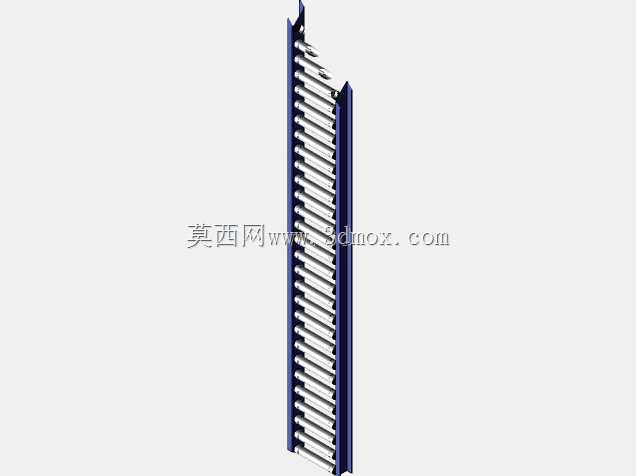

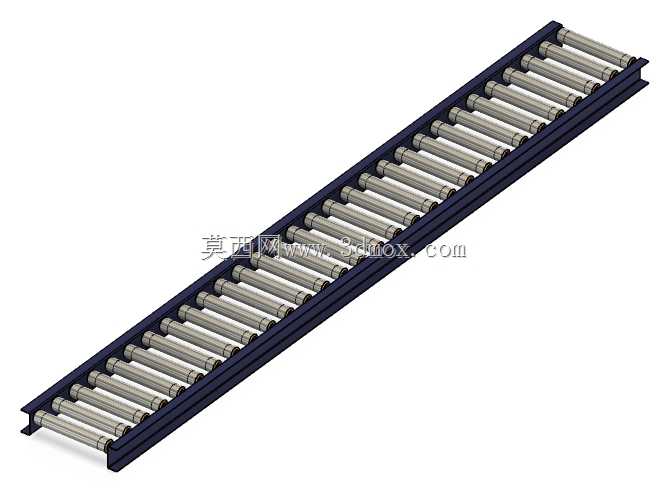

　　在生产车间物料转运、仓储分拣出入库、装配线工序流转这类场景里，辊道输送是应用频次极高的连续输送方案，这套辊道组件的设计，核心围绕常规箱装件、规则硬质托盘类物料的水平输送需求搭建，没有额外的顶升、转弯、分合流复杂结构，属于输送线里最基础的直线段标准单元。从结构设计逻辑来看，两侧采用C型槽钢作为主承载梁，辊筒两端通过轴承座嵌装在槽钢的预设安装孔内，这种安装方式的好处是辊筒的径向跳动量可控，单根辊筒的承载能力可以通过调整槽钢壁厚、辊筒壁厚以及轴承选型来适配不同载荷等级，常规配置下单段线体的均布载荷可以覆盖从几十公斤到数百公斤的常见输送需求，不需要额外做加强筋焊接，后期维护更换辊筒时只需要从侧面抽出故障辊筒即可，不需要拆解整段线体，

　　大幅降低产线停机维护的时间成本。辊筒本身采用金属光面设计，表面没有包胶或者防滑纹路，适配的是底部硬质平整的输送对象，比如塑料周转箱、木托盘、金属工件料框这类，输送过程中依靠辊筒的转动带动物料前进，既可以搭配减速电机做动力驱动的强制输送，也可以做成无动力结构依靠人工推送或者物料重力实现滑移，两种模式下的主体框架结构完全通用，只需要调整辊筒间距、增加链轮传动组件即可完成切换，适配不同的项目预算和输送节拍要求。安装边界上，这类标准直线段辊道的宽度可以根据输送物料的最大外形尺寸做模块化调整，常规设计时辊面宽度会比物料底部最大宽度宽出100-150mm，避免物料在输送过程中卡滞在两侧框架之间，支腿高度可以根据上下游设备的对接高度做适配，

　　常规作业高度会设置在离地面700-900mm区间，匹配人工操作的舒适作业高度，如果是对接自动化设备的话，可以调整支腿高度实现与设备进出料口的齐平对接，不需要额外做过渡转接平台。设计时需要注意辊筒间距的选取，原则上要保证输送的最小尺寸物料在任意位置都能被至少三根辊筒同时支撑，避免物料卡在两根辊筒之间造成卡料，尤其是输送底部刚度不足的薄壁箱体时，过小的辊筒间距还能避免箱体底部凹陷无法正常输送的问题。这套结构没有复杂的异形加工件，所有零部件都是工业领域常用的标准型材和标准件，加工难度低，装配工序简单，不管是小批量定制还是大规模量产都能很好控制制造成本，同时框架上预留的安装孔位可以直接加装光电传感器、挡停机构、扫码组件等自动化配件，方便后续升级为自动化输送线，不需要对主体框架做二次焊接改造。
