带料斗衔接结构的倾斜组合输送装置

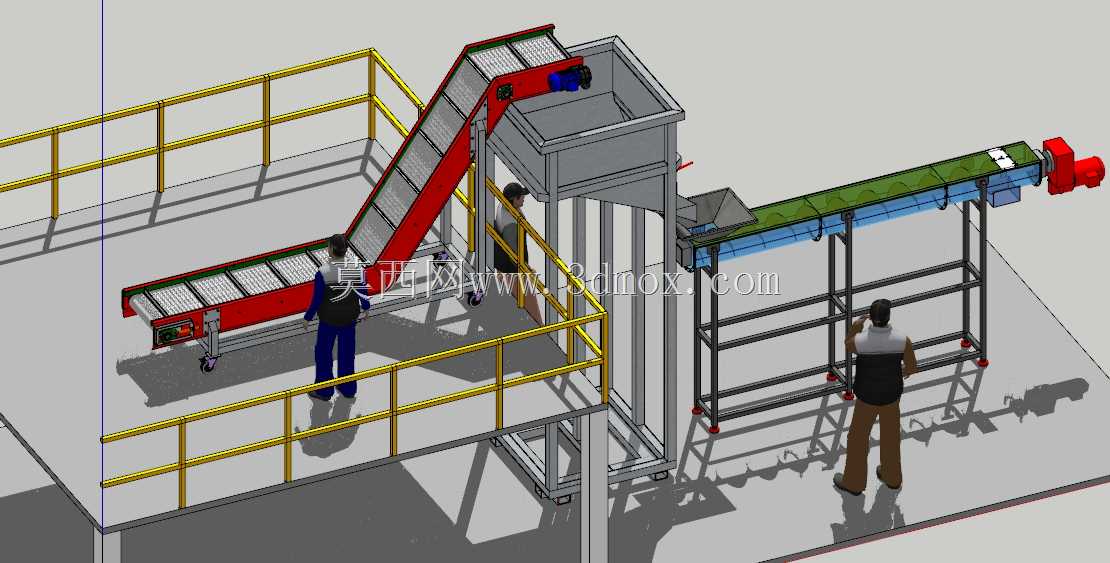

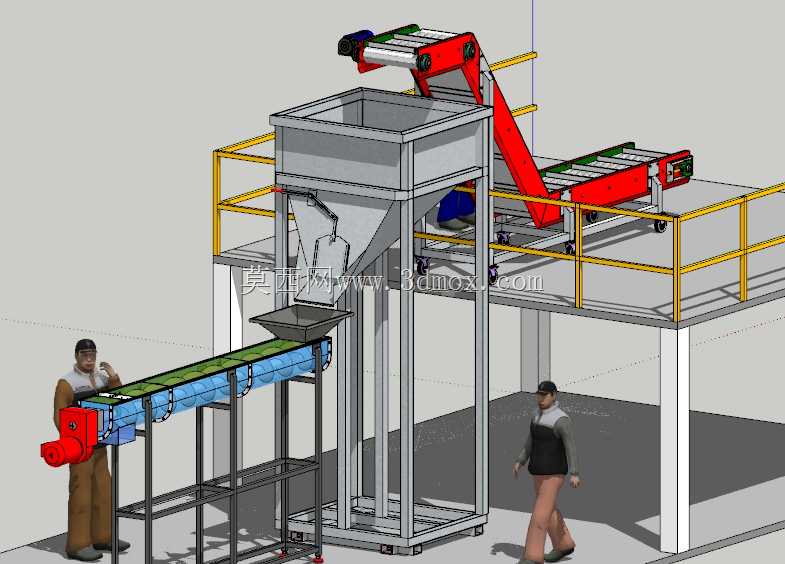

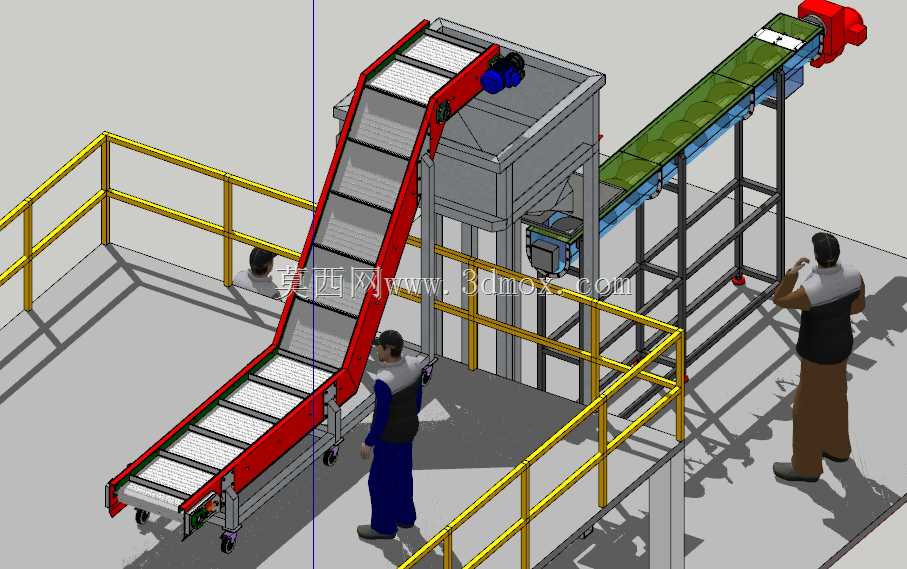

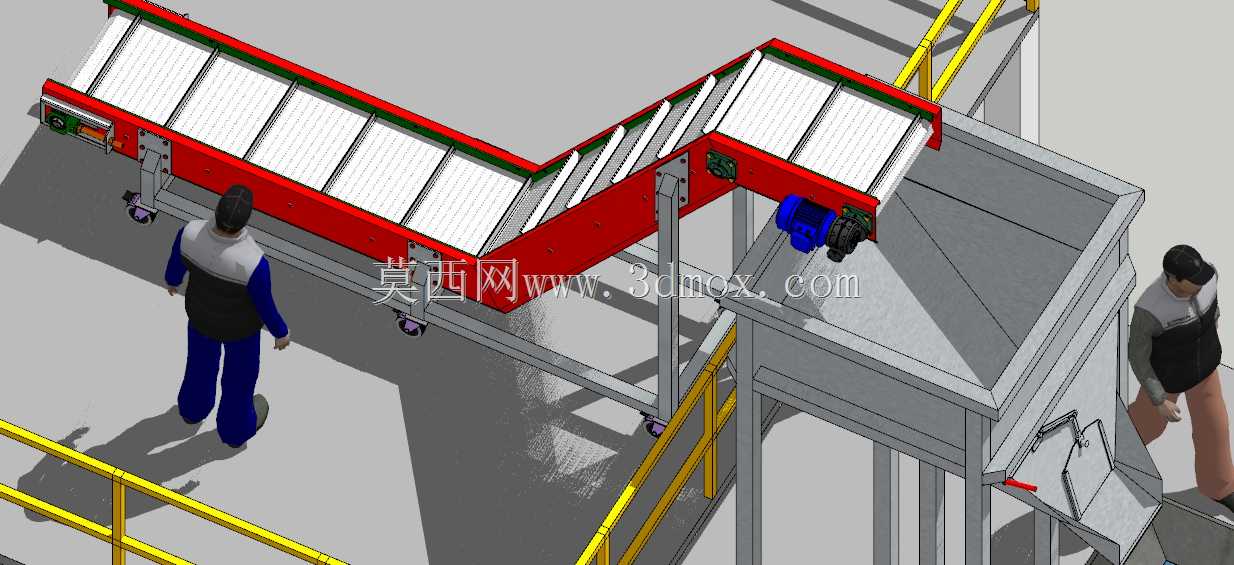

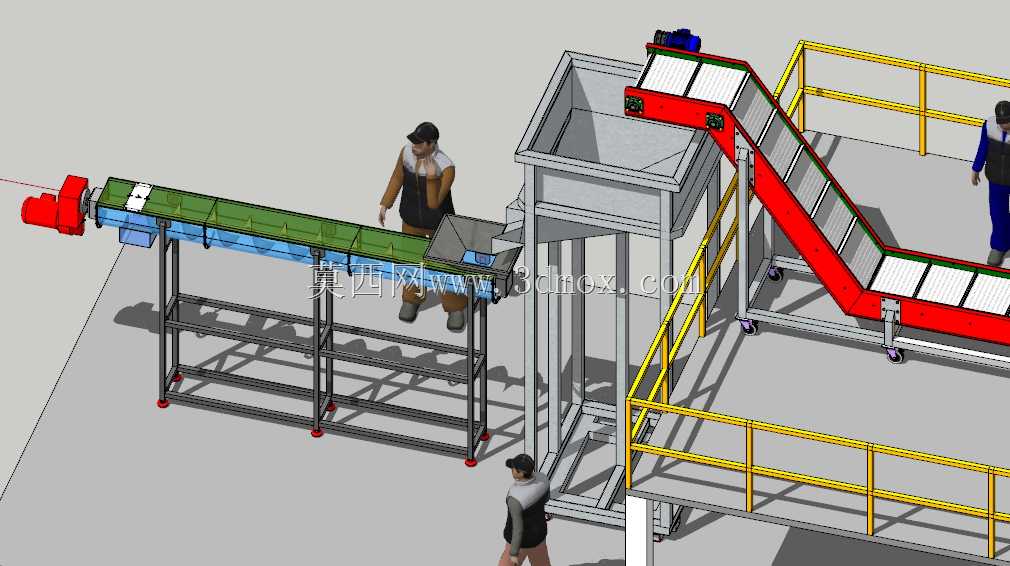

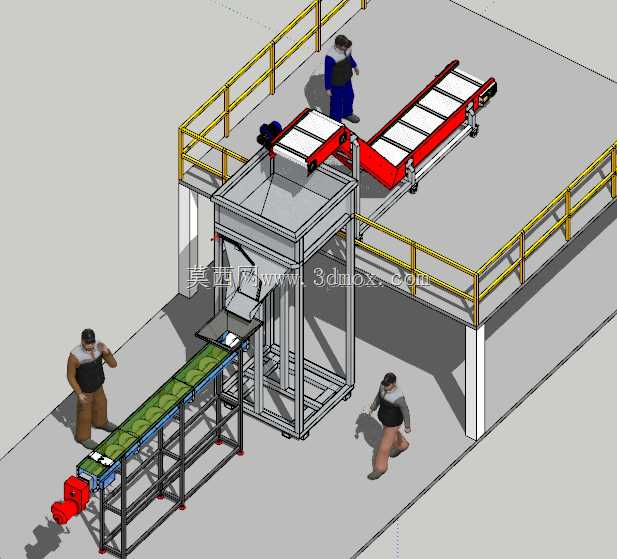

　　这套输送组合装置主要面向散料、颗粒状及小块状工业物料的转序提升场景，常见于食品加工、建材分装、废旧物料回收、橡塑原料输送等生产环节，用来解决不同高度工位间的物料转运需求，避免人工搬运带来的效率损耗与物料抛洒问题。设备整体采用Z型倾斜布局，下段水平接料段可直接对接上游出料工位，中段倾斜提升段按照固定仰角架设，上段水平出料段直接伸入配套接料料斗内部，料斗下方衔接螺旋输送结构，可将汇入的物料稳定推送至下游加工或包装设备，整套结构无需额外增设中转接料结构，能最大程度压缩产线的横向占用空间。

　　从功能设计层面看，输送面采用模块化拼接的板式结构，单块模块板之间通过铰接结构连接，可顺畅通过倾斜段的转弯拐点，板面带有防滑挡边结构，倾斜提升角度可根据现场安装条件在25度至45度区间调整，避免大倾角输送时物料出现下滑回落问题。机架主体采用标准型材焊接拼装，底部配置带刹车的万向脚轮，可根据产线布局调整快速移位，也可通过膨胀螺栓将机架支脚与地面固定，满足长期固定工位的使用需求。侧边驱动单元采用轴装式减速结构，直接与主动辊筒连接，省去了额外的链轮传动间隙，运行时的传动噪音更低，维护时仅需定期检查驱动端的张紧度即可，无需复杂的拆解操作。

　　安装边界方面，整套设备的水平段高度可根据上游出料口的高度在400mm至800mm区间调整，倾斜提升的最高点高度可根据接料料斗的进料口高度定制，常规配置下最大提升高度可达3.2米，设备整体宽度控制在1.2米以内，可适配多数厂房内的狭窄通道安装需求。料斗部分采用斜壁收口设计，内壁做光滑过渡处理，无物料积存的死角，下方衔接的螺旋输送叶片采用等螺距设计，可根据物料特性调整螺旋转速，实现均匀定量给料，避免下游设备出现堵料、进料不均的问题。整套结构的受力点均做了加强筋补强，倾斜段的侧面设置有防护栏结构，既可以避免运行过程中杂物卡入输送间隙，也方便日常巡检时的安全防护。
