桶装水立式夹持提升输送结构设计

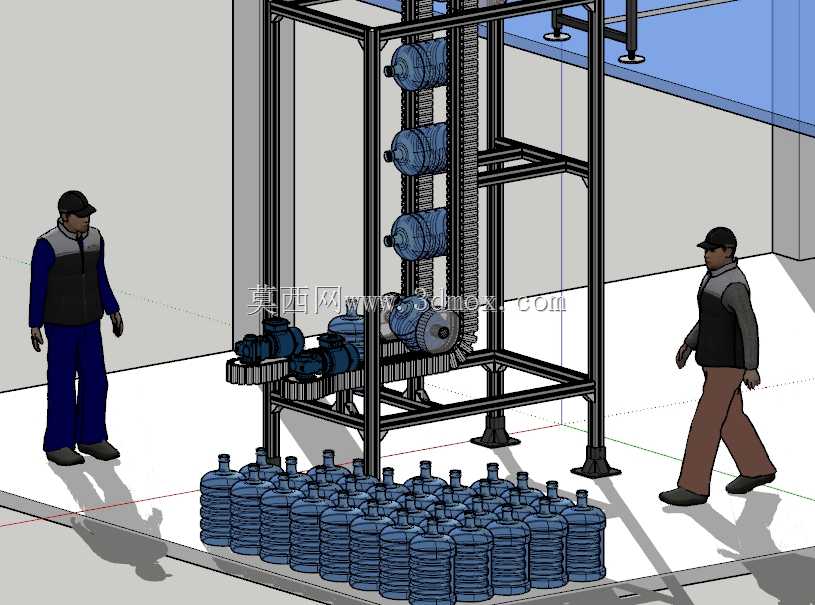

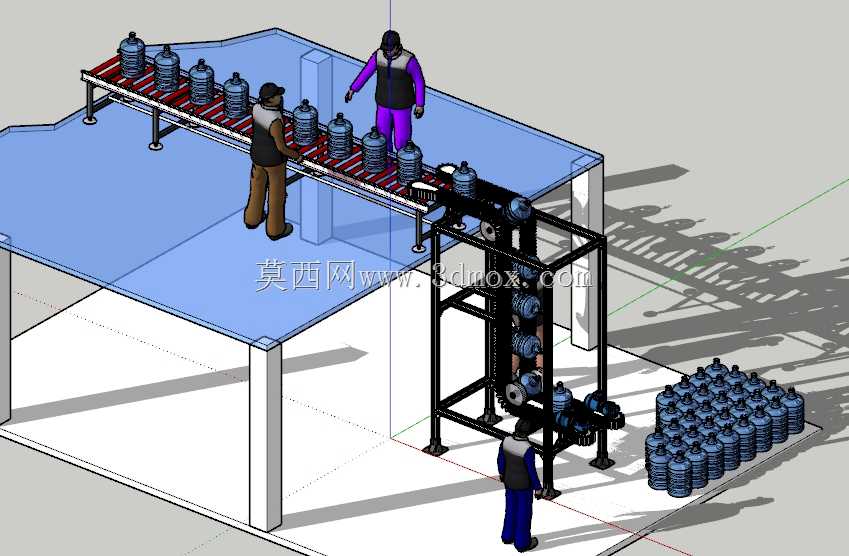

　　这套夹持输送结构主要面向桶装饮用水生产灌装线的垂直转序场景，解决楼层间、不同高度工位间的满桶/空桶转运需求，替代传统斜坡输送占用厂房横向空间过大的痛点，在寸土寸金的洁净灌装车间内，可直接对接下层进桶辊道与上层出桶输送线，无需额外预留长距离爬坡段空间。结构主体采用方管焊接机架作为承载基础，底部配置可调脚杯，可适配车间地面±15mm的平整度误差，安装时无需额外预埋地脚螺栓，机架立柱预留多组安装孔位，可根据现场实际层高调整提升段总高度，单段提升高度覆盖1.2米到3.6米区间，满足多数两层厂房的转序需求。核心输送单元采用双侧夹持链条结构，链条上间隔安装带软质包覆的夹持滚轮，滚轮接触面采用食品级聚氨酯材质，既保证对桶装水桶身的足够夹持摩擦力，

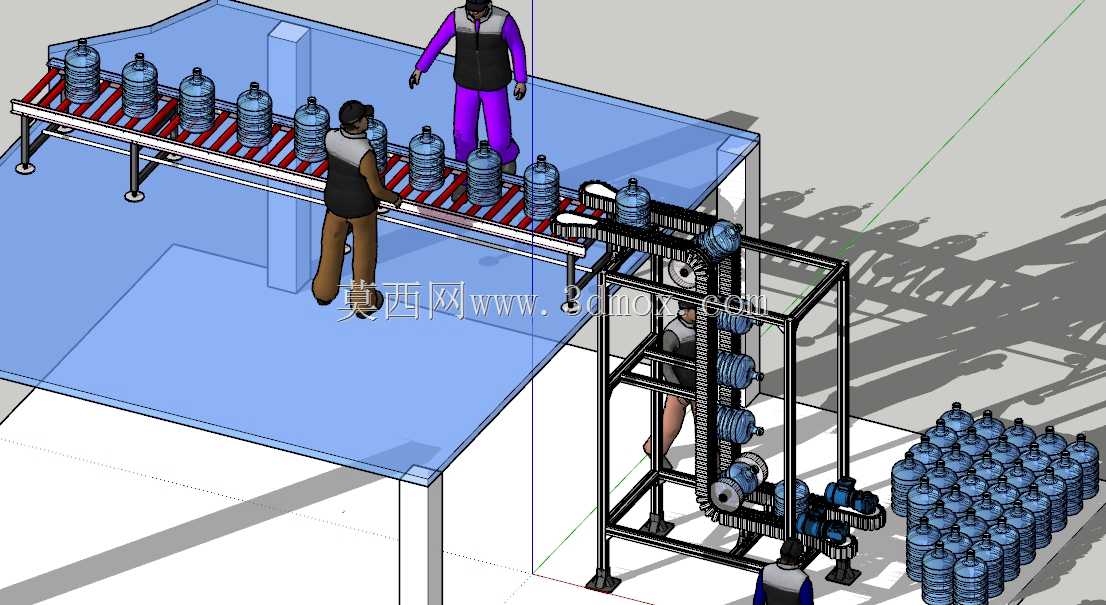

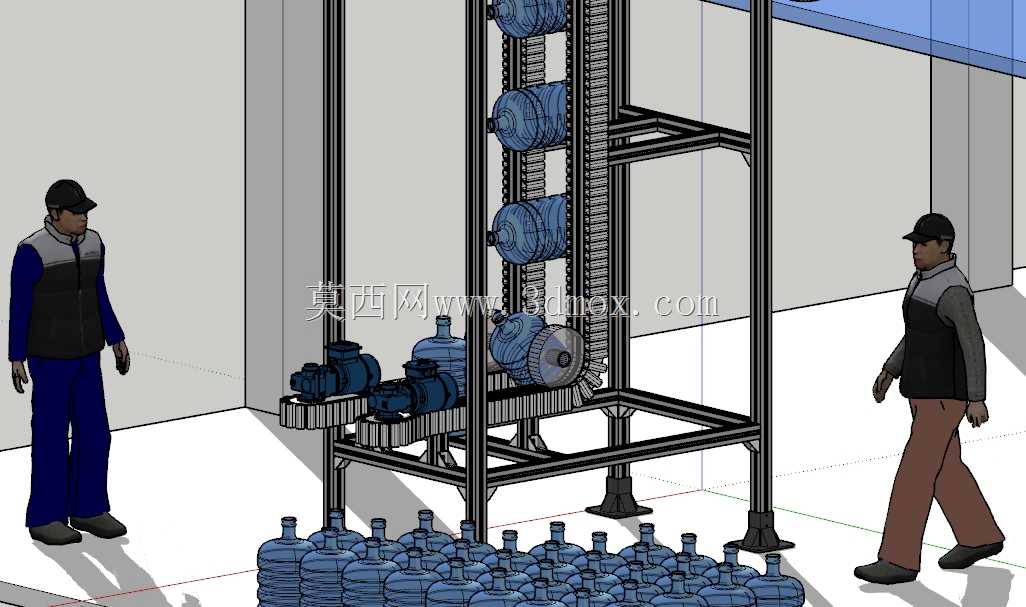

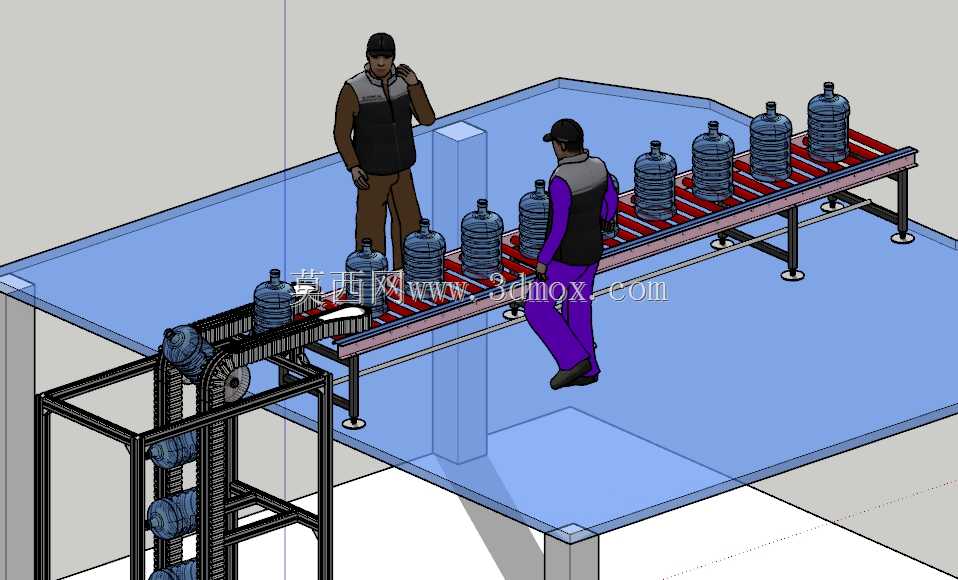

　　避免提升过程中桶体滑落，又不会刮伤桶身外壁的印刷标识，夹持间距可通过侧边的调节螺杆快速调整，适配5加仑、3加仑等不同规格的桶装水尺寸，换型调整时间不超过15分钟。动力输入端布置在机架底部侧方，采用减速电机直接驱动主动链轮，传动路径短、机械损耗低，链条张紧机构设置在机架顶部，采用滑块式张紧结构，日常维护时只需松开锁紧螺母即可调整张紧度，无需拆解周边护罩。进桶端设置导向挡条，可将上游辊道输送来的桶体精准导入双侧夹持区，出桶端设置过渡导板，桶体提升到目标高度后，夹持滚轮自然松开，桶体顺着导板滑入上层输送线，整个转运过程无需额外的推桶、挡桶机构，动作连贯无卡滞。设计时充分考虑洁净车间的清洁需求，机架所有焊接位置均做圆弧打磨处理，无卫生死角，

　　可直接用高压水枪冲洗，电气元件全部采用IP65防护等级，适配灌装车间高湿、偶尔有消毒水喷淋的使用环境。整套结构的横向安装宽度仅1.1米，远小于同提升高度斜坡输送机3米以上的横向占地要求，对于现有车间的产线升级改造场景，可直接在原有产线的空位处安装，无需大规模调整现有设备布局。
