变瓶距螺旋进料给料输送结构

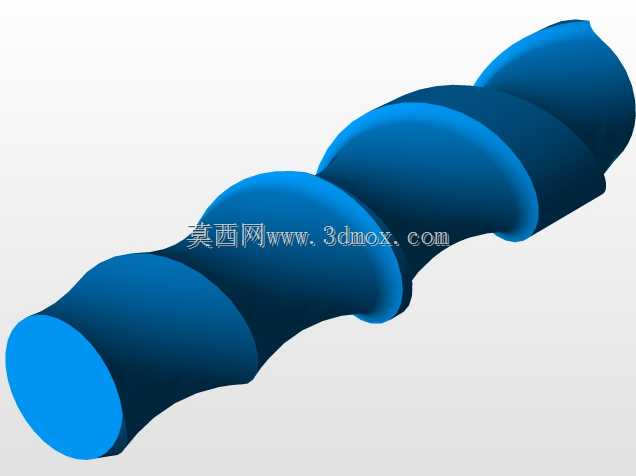

　　在瓶装物料自动化包装、灌装生产线的进料工位，常规等距螺旋进料结构往往难以适配不同直径规格瓶体的连续稳定送料需求，容易出现卡瓶、倒瓶、进料节拍与后续灌装工位不匹配的问题，这款变瓶距螺旋给料结构正是针对这类工况痛点完成的结构设计。从实际应用场景来看，该结构可直接对接理瓶机出料端与灌装、旋盖、贴标等工位的进料输送线，承担瓶体的有序分隔、等距输送、节拍匹配功能，适配食品饮料、日化、医药行业的圆瓶、异型瓶连续化生产进料环节。结构核心的变螺距螺旋体采用分段变距设计，进料端螺距较大，可承接从理瓶机无序输出的瓶体，随着螺旋转动，螺距逐步收窄至与后续工位节拍匹配的固定间距，实现瓶体从无序到有序定距排列的过渡，避免瓶体在进料段出现挤压堆叠。

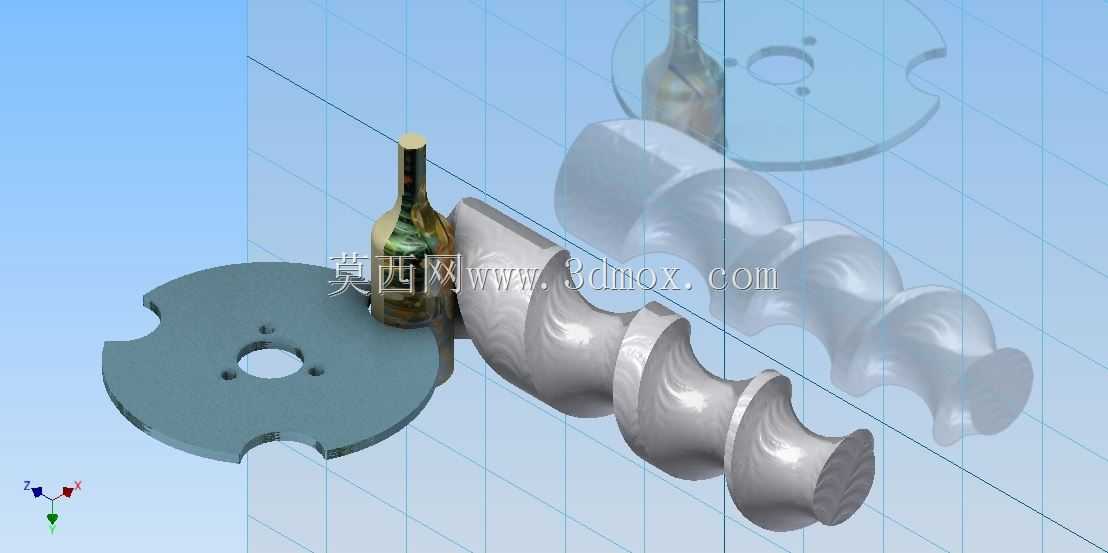

　　配套的侧边导向转盘开设与瓶底轮廓适配的弧形缺口，转盘与螺旋体同步转动，对瓶体底部形成侧向承托与定位，避免螺旋推送过程中瓶体发生偏转、倾倒，尤其适合重心偏高的细高瓶型输送场景。设计过程中，螺旋体的螺旋曲面采用光滑过渡的变曲率轮廓，曲面粗糙度控制在适合与瓶身接触的范围，避免推送过程中刮伤瓶身表面印刷层或标签；螺旋体与侧边转盘的间隙根据常用瓶体直径范围预留合理调整量，可通过更换不同导程的螺旋体、调整转盘安装位置适配多规格瓶型生产，无需整体更换进料机构。安装边界上，该结构整体采用卧式布置，螺旋体两端采用带座轴承支撑，输入端可通过同步轮与生产线主驱动轴连接，也可单独配置减速电机实现独立调速，整体安装底座预留标准安装孔位，

　　可直接固定在生产线机架的型材安装面上，进料端高度可通过支撑脚的调节螺栓微调，适配不同高度的出料输送线对接需求。结构中的导向转盘采用耐磨非金属材质制作，长期与瓶底接触磨损后可单独快速更换，降低运维成本；螺旋体可根据输送物料的特性选择不锈钢或工程塑料材质，满足食品级生产场景的卫生要求。实际运行过程中，螺旋体每转动一周即可完成对应数量瓶体的定距输送，输送节拍稳定无冲击，可有效降低瓶体输送过程中的破损率，相比传统的拨轮进料结构，该变距螺旋结构对瓶型的适应性更强，进料过程更平缓，尤其适合高速生产线的连续进料需求，可匹配最高每分钟数百瓶的生产节拍，同时结构整体无复杂传动组件，日常维护仅需定期检查轴承润滑情况与易损件磨损状态即可。
