可升降称重分拣输送设备结构设计

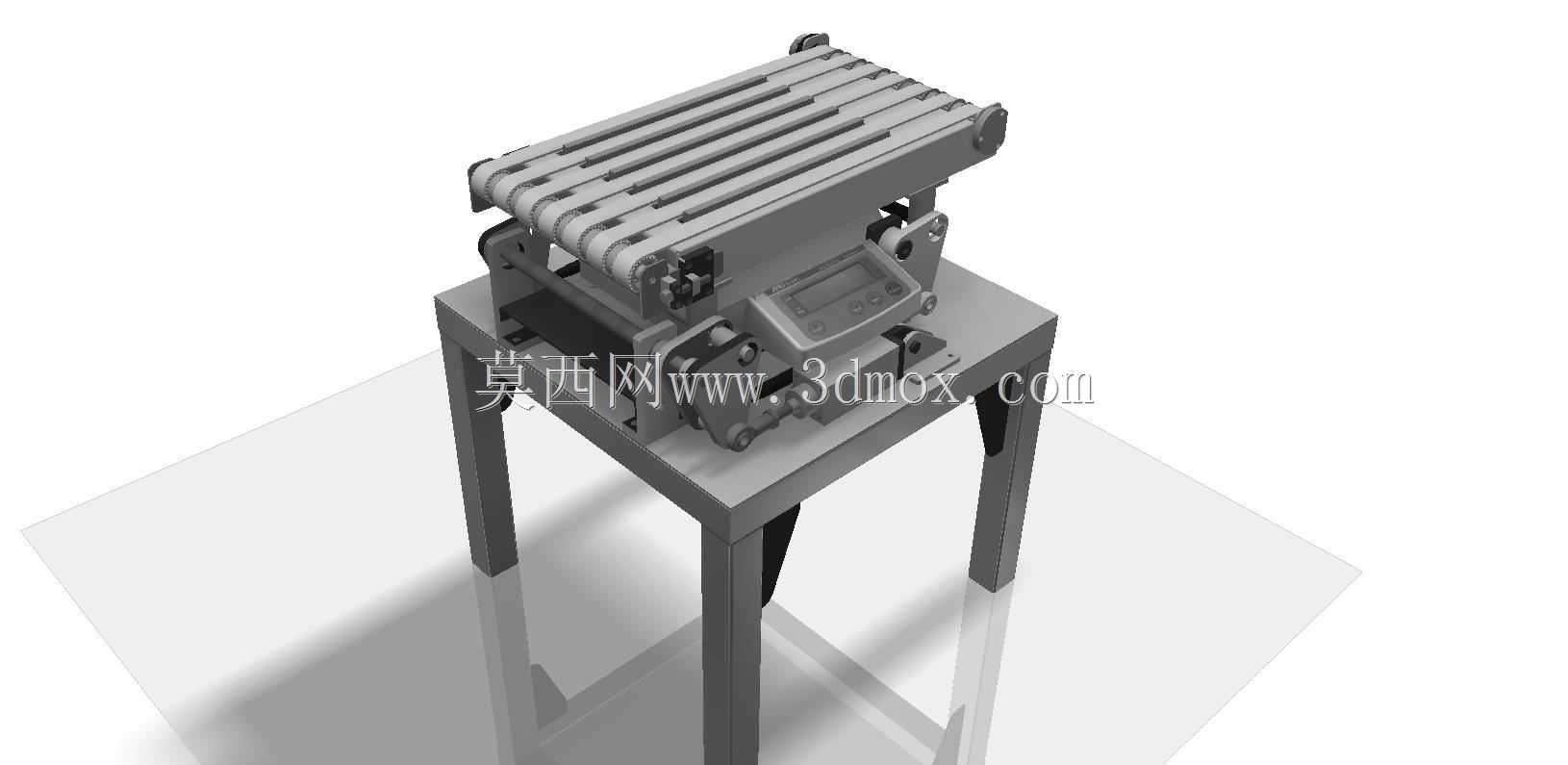

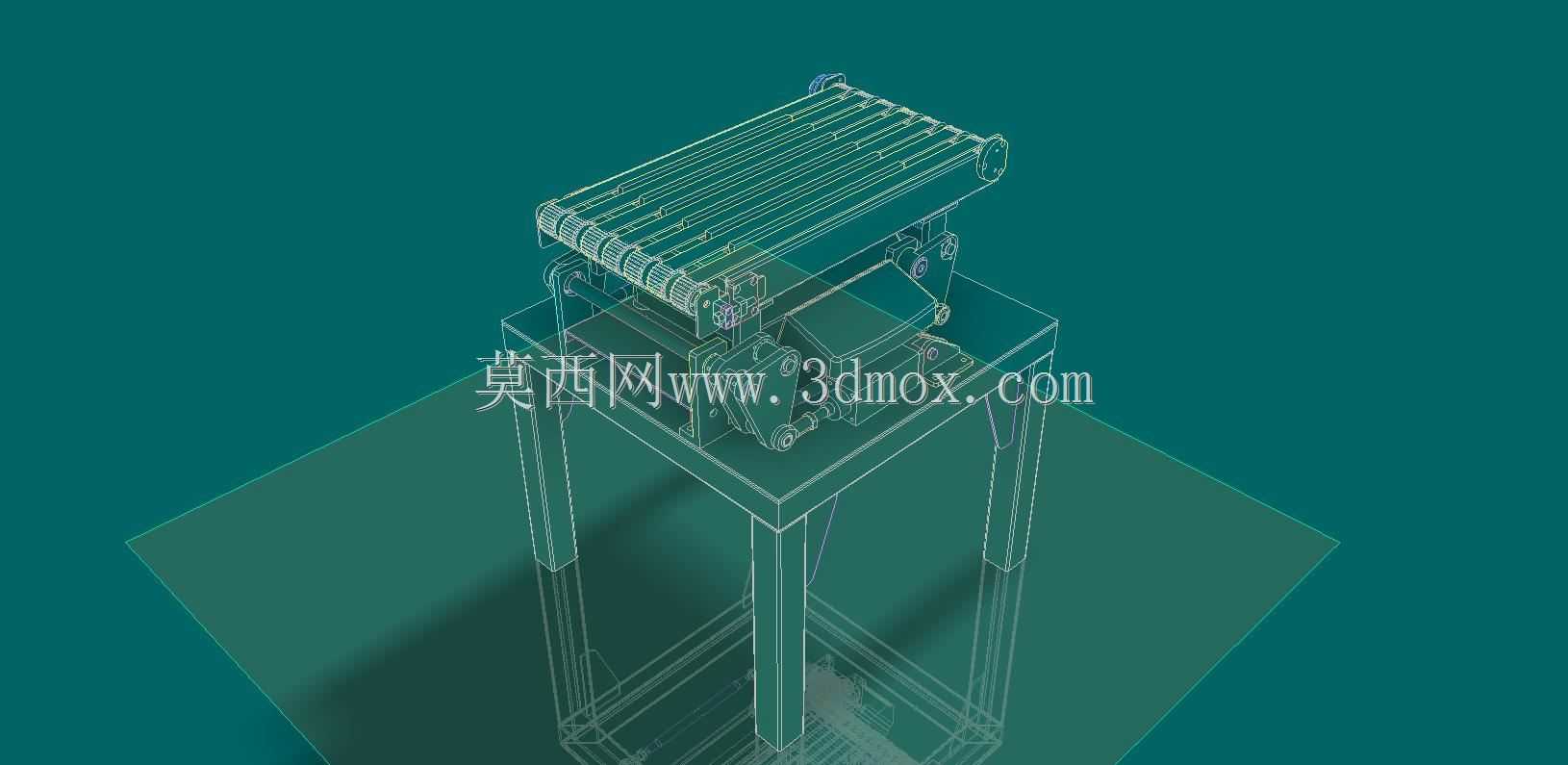

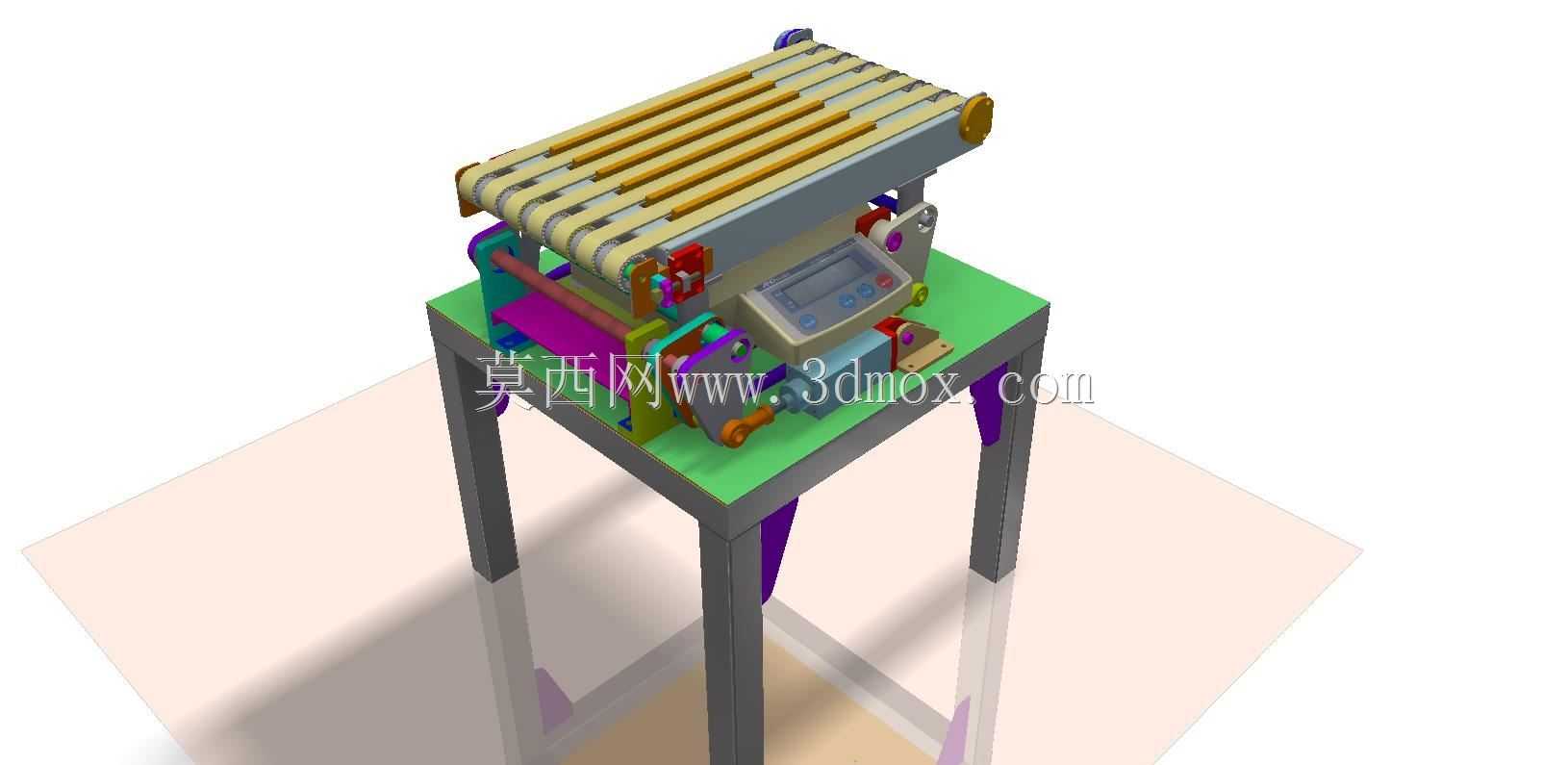

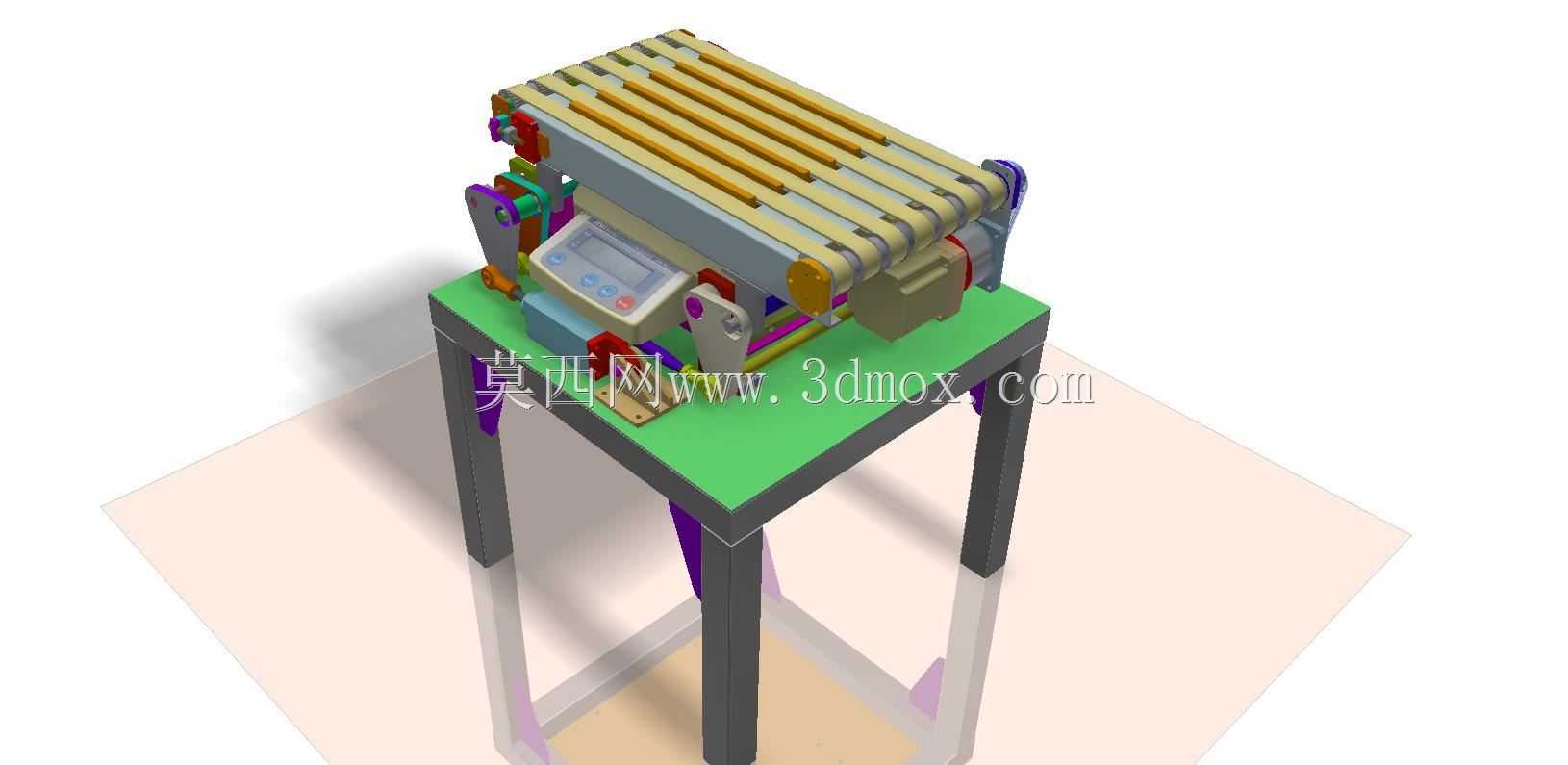

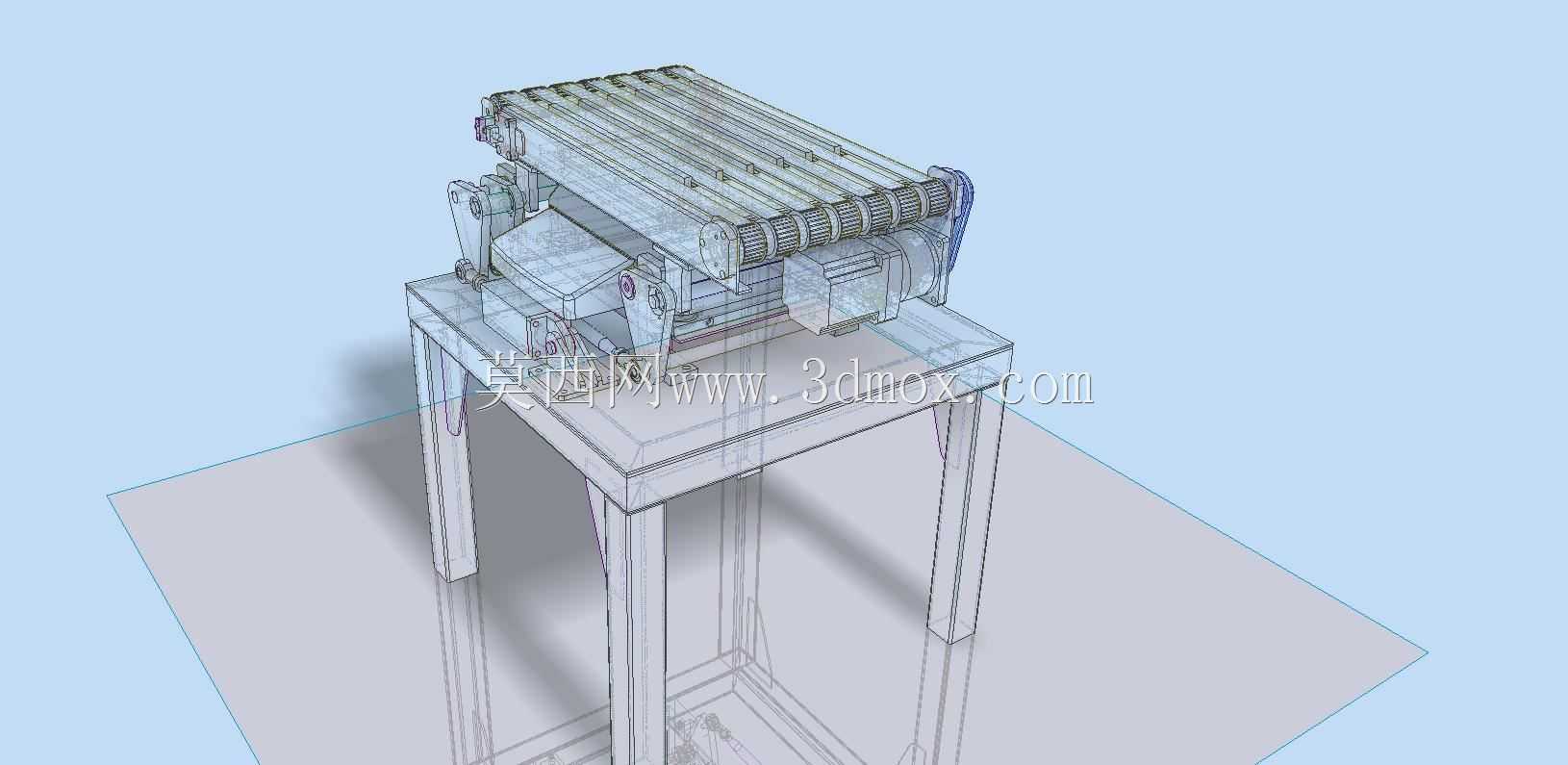

　　这款称重输送设备主要对接后端包装工序，作为重型物料分拣环节的核心在线检测单元使用，常见于日化、食品、五金零部件等行业的包装后段产线，可在物料连续输送过程中完成重量数据采集，配合后端剔除机构实现不合格品的自动分拣，替代传统人工抽检称重的作业模式，大幅降低产线人工投入，同时提升重量检测的一致性与分拣效率。设备整体采用立式支腿支撑结构，上部为多辊道组成的输送工作面，辊道间隙预留了称重传感器的安装空间，避免输送过程中结构干涉影响称重精度。设备设计了可升降的输送机架结构，当物料输送至称重工位时，输送辊道整体下降，将物料平稳放置在下方的称重平台上，待称重模块完成数据采集后，输送辊道抬升复位，继续将物料向后端工序输送，这种间歇式称重的结构设计，

　　既避免了输送过程中辊道振动对称重数据的干扰，又能保证物料输送的连续性，不会因称重环节造成产线堵料。从安装边界来看，设备支腿采用标准方管焊接结构，底部预留了地脚安装孔，可直接固定在车间硬化地面上，整体占地尺寸适配常规包装产线的线体宽度，不需要对现有产线做大规模改造即可完成对接，输送面高度可根据前后端对接设备的高度做小幅调整，适配不同规格的包装设备出料高度。设备侧面集成了称重显示控制模块，可直接实时显示当前称重数值，同时预留了数据通讯接口，可将重量数据上传至产线MES系统，满足数字化产线的数据采集需求。辊道采用模块化设计，单根辊道可单独拆卸更换，日常维护时不需要拆解整个输送面，降低后期运维的工作量。驱动部分布置在输送面侧端，

　　与称重升降结构做了物理隔离，避免驱动运行的振动传递到称重单元，保证检测数据的稳定性。升降导向部分采用直线导向结构，保证输送面升降过程的平稳性，不会出现偏载卡滞的情况，适配单包重量较大的重型物料称重分拣需求，避免长期重载运行出现结构变形。
